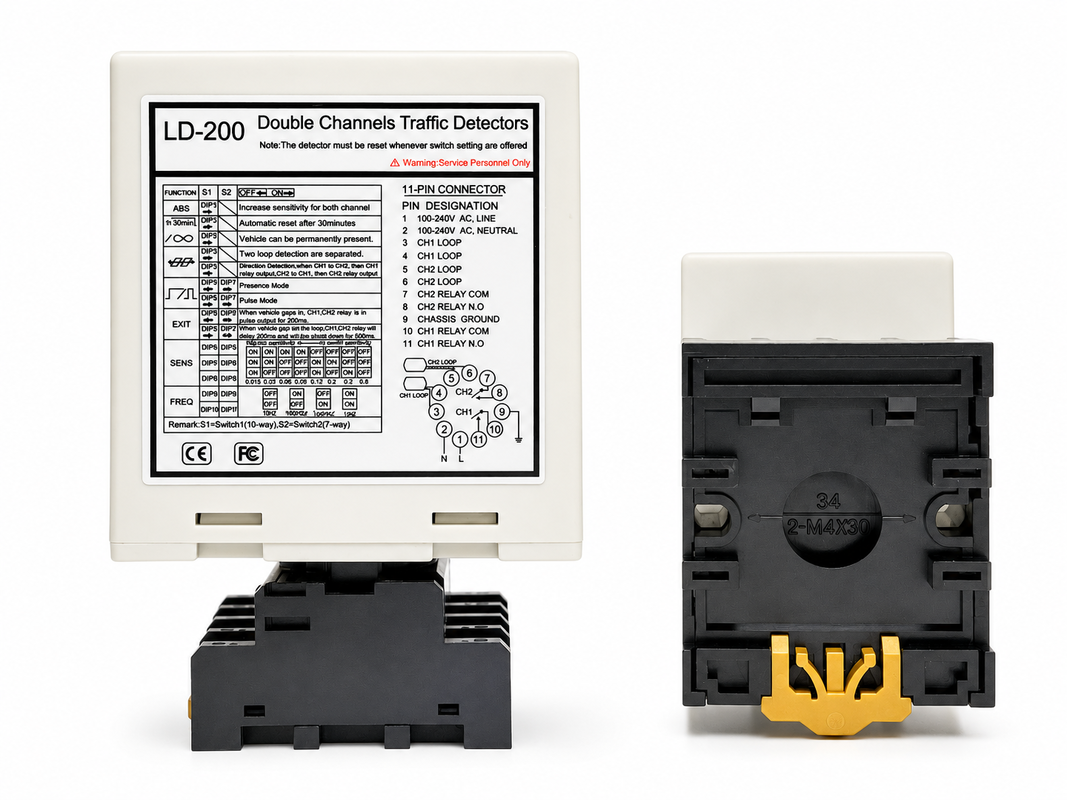

Detektor Loop Kendaraan Saluran Ganda untuk Parkir Cerdas dengan Deteksi Arah dan 6 Mode Output dirancang untuk memberikan sistem parkir modern informasi pergerakan kendaraan yang lebih akurat dan fleksibilitas kontrol yang lebih besar di pintu masuk, pintu keluar, dan jalur yang dikontrol. Dengan dua loop induksi yang terhubung ke CH1 dan CH2, detektor dapat menganalisis urutan aktivasi kendaraan untuk menentukan arah perjalanan, membantu sistem parkir membedakan lalu lintas masuk dan keluar dengan lebih efektif. enam mode operasi yang dapat dipilih mendukung deteksi arah, pemantauan keberadaan independen saluran ganda, output pulsa masuk, dan output pulsa keluar, memungkinkan detektor yang sama untuk melayani strategi kontrol parkir yang berbeda. Output relai independen dapat berinteraksi dengan gerbang penghalang, pengontrol parkir, perangkat tiket, penghitung kendaraan, indikator jalur, dan peralatan manajemen akses lainnya, membuat unit ini cocok untuk fasilitas parkir tanpa pengawasan dan sistem akses kendaraan otomatis.Untuk instalasi dengan tata letak loop dan kondisi lalu lintas yang berbeda, detektor menawarkan

penyesuaian sensitivitas 8 tingkat independen, empat tingkat frekuensi yang dapat dipilih, dan rentang induktansi loop 20–2000 μH yang luas. Pengaturan ini membantu pemasang mengoptimalkan kinerja deteksi kendaraan sambil mengurangi interferensi antara loop yang berdekatan. Automatic Sensitivity Boost (ASB) meningkatkan kontinuitas deteksi untuk truk, trailer, kendaraan artikulasi, dan kendaraan dengan sasis tinggi, sementara opsi keberadaan permanen dan reset otomatis memberikan fleksibilitas untuk lintasan kendaraan pendek dan hunian yang diperpanjang. Indikator LED CH1/CH2 yang jelas membantu pemantauan status kendaraan dan diagnosis kesalahan loop, dan konfigurasi sakelar DIP membuat pengaturan di lokasi menjadi mudah. Tersedia dalam versi LD-200 100–240 VAC dan LD-202 12–24 V, detektor loop saluran ganda ini menyediakan solusi serbaguna untuk parkir cerdas, otomatisasi gerbang penghalang, manajemen arah kendaraan, kontrol akses, dan pemantauan aliran lalu lintas.Fitur

• Detektor loop mendukung rentang deteksi yang luas dari 15 µH hingga 2000 µH, mengakomodasi berbagai ukuran dan konfigurasi loop untuk aplikasi serbaguna dalam skenario deteksi lalu lintas yang berbeda.
  • Rentang deteksi yang luas memungkinkan detektor loop kami untuk mendeteksi semua jenis kendaraan, sepeda motor, mobil, truk sangat panjang, bus, dan sebagainya
  • 2. Sisi Ringkas
• Rumah yang ringkas dan direkayasa dengan baik menggabungkan semua persyaratan industri untuk fitur dan fungsionalitas, memungkinkan detektor ini untuk dimasukkan ke dalam sistem deteksi lalu lintas yang ada.
  • 3. Kemampuan Diagnostik & Indikasi LED
• Kemampuan diagnostik yang komprehensif memungkinkan diagnosis yang akurat terhadap masalah loop dan instalasi dan ditampilkan melalui status LED, memastikan kinerja optimal dan mengurangi waktu henti.
  • 4. Waktu Keberadaan yang Dapat Dipilih
• Output relai keberadaan dapat dipilih untuk membatasi output deteksi ke waktu tetap (lebih dari 30 menit) saat kendaraan tetap berada di loop, memberikan fleksibilitas dalam manajemen lalu lintas.
  • 5. Automatic Sensitivity Boost (ASB)
• Fitur ini secara andal mendeteksi kombinasi truk-trailer besar dan kendaraan dengan dek tinggi dengan secara otomatis meningkatkan sensitivitas ke maksimum saat kendaraan terdeteksi, memastikan identifikasi yang akurat.
  • 6. Kompensasi Pergeseran Lingkungan Otomatis
• Detektor loop (atau sensor lainnya) secara otomatis menyesuaikan dan mengkalibrasi diri terhadap perubahan kondisi lingkungan, menjaga akurasi dan stabilitas deteksi meskipun ada faktor cuaca dan lingkungan yang bervariasi.
  • 7. Pengaturan 17 Sakelar Dip
• Desain sakelar dip pada cangkang membuat pengaturan detektor loop lebih mudah dan jelas, yang sangat ramah pengguna bagi pengguna. Pengguna dapat mengatur semua fungsi terlebih dahulu lalu memasang detektor loop.
  • 8. Saluran Ganda Bekerja Bersama atau Independen
• Detektor loop saluran ganda dapat digunakan sebagai dua versi saluran tunggal, Mendukung dua saluran deteksi independen.
  • Juga memungkinkan pemantauan simultan beberapa loop, detektor loop memiliki kemampuan untuk mengenali arah dalam aplikasi saluran tunggal, meningkatkan fleksibilitas dan akurasi deteksi kendaraan.
  • 9. Interferensi Anti-crosstalk.
• Melalui sakelar dip, frekuensi detektor loop dapat disesuaikan untuk mencegah interferensi crosstalk yang disebabkan oleh pemasangan dua kumparan loop yang terlalu dekat.
  • Koneksi

Mode Keberadaan

• Berkedip Perlahan: Menunjukkan loop korsleting atau jumlah lilitan setelah loop tidak cukup.
• Berkedip Cepat: Menunjukkan loop terbuka atau terlalu banyak lilitan setelah loop.

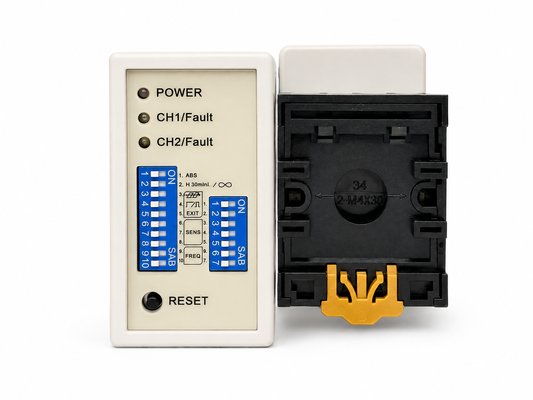

• ❀Pemilihan Sensitivitas
• Berkedip Perlahan: Menunjukkan loop korsleting atau jumlah lilitan setelah loop tidak cukup.
• Berkedip Cepat: Menunjukkan loop terbuka atau terlalu banyak lilitan setelah loop.
• ❀Pemilihan Sensitivitas

• Pengguna dapat memilih 8 pengaturan berbeda dengan mengubah pengaturan sakelar dip ke mode yang berbeda seperti dalam tabel pengaturan sakelar dip di bawah ini. Sakelar dip 6, 7, dan 8 untuk pemilihan sensitivitas CH1 dengan 0,8 sebagai yang paling tidak sensitif dan 0,015 sebagai yang paling sensitif.
• Sakelar dip 3, 4, dan 5 untuk pemilihan sensitivitas CH2 dengan 0,8 sebagai yang paling tidak sensitif dan 0,015 sebagai yang paling sensitif.
• ❀Sakelar1=S1: Pemilihan Fungsi Loop Saluran 1 (Sakelar Dip 10 Arah)

• (Sakelar1=S1)D3,D4,D5 dan (Sakelar2=S2)D1,D2 Pengaturan Fungsi Khusus

(Mode1,2,3 Deteksi Arah. Mode4,5,6 Mode normal, deteksi dua loop terpisah.)(Sakelar1=S1)D6 & D7 & D8 dan (Sakelar2=S2)D3 & D4 & D5 Pengaturan Pemilihan Sensitivitas CH1 dan CH2.

(Pilihan Delapan Tingkat)(Sakelar1=S1)D9 & D10 dan (Sakelar2=S2)D6,D7 Pengaturan Frekuensi (20 K hingga 100 KHz).

Tombol Reset:

Harap dicatat: LD-200 harus direset setiap kali perubahan pengaturan dilakukan pada sakelar Dip.Pemasangan Loop

Saat pemasangan, harap jaga agar colokan dan soket produk dalam arah vertikal

Pemecahan Masalah

LD-102	LD-200	LD-202	JTHT-11	Saluran Tunggal
12-24 V AC/DC Saluran Ganda	12-24 V AC/DC Saluran Ganda	12-24 V AV/DC Saluran Ganda	12-24 V AV/DC Kabel Loop	Kumparan Teflon 305 m LCR-MT
Multimeter
