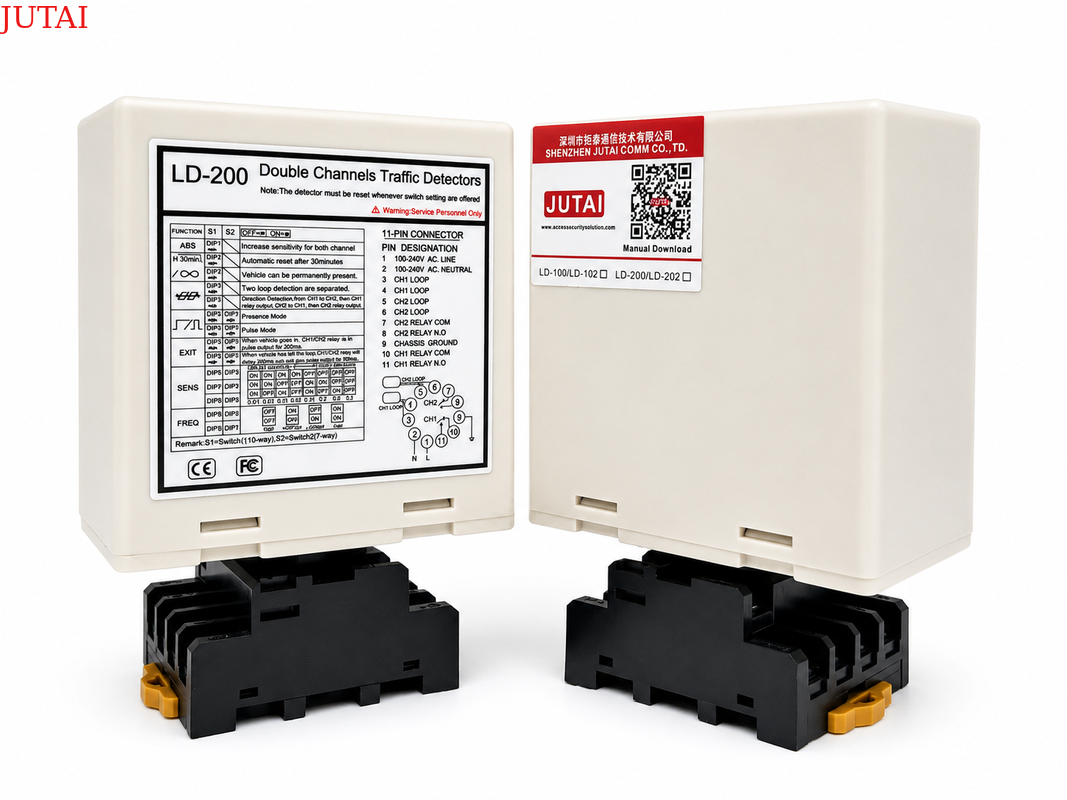

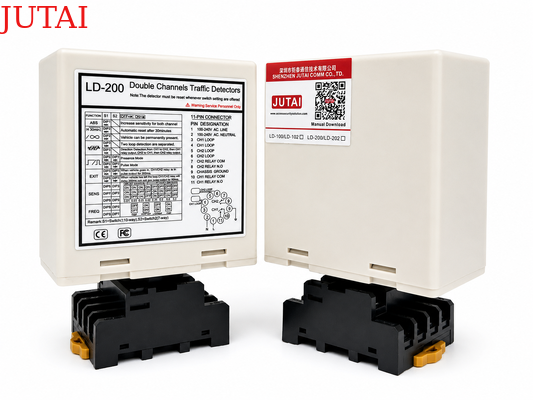

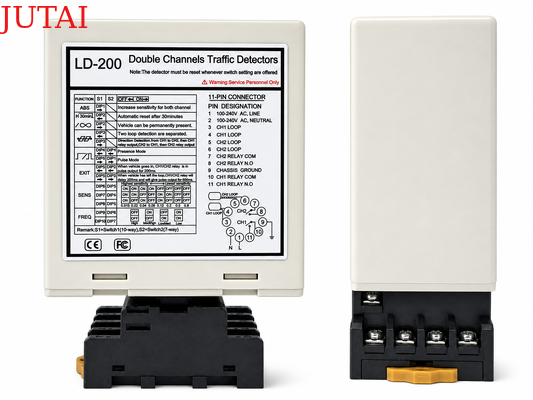

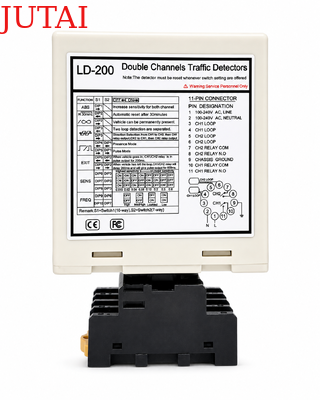

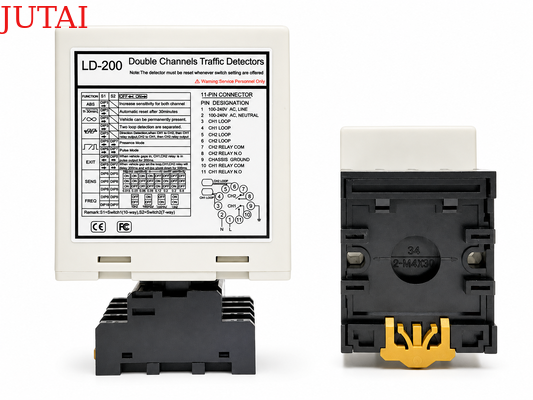

The Detektor Kendaraan Loop Ganda untuk Loop Berdekatan dengan 4 Tingkat Frekuensi dan Desain Anti-Gangguan dioptimalkan untuk instalasi di mana beberapa loop induksi diposisikan berdekatan, seperti pintu masuk parkir, sistem penghalang multi-jalur, jalan akses industri, dan zona kontrol lalu lintas. CH1 dan CH2 dapat ditetapkan frekuensi operasi yang berbeda menggunakan empat tingkat yang dapat dipilih—Tinggi, Sedang-Tinggi, Sedang-Rendah, dan Rendah—untuk membantu meminimalkan crosstalk elektromagnetik antara loop tetangga dan mempertahankan deteksi kendaraan yang stabil. Setiap saluran beroperasi secara independen dan dapat disesuaikan sesuai dengan konfigurasi loop lokal, memungkinkan detektor untuk mengakomodasi tata letak jalan yang berbeda sambil mendukung deteksi keberadaan, pengenalan arah kendaraan, pulsa masuk, dan fungsi pulsa keluar.

Selain manajemen frekuensi, detektor menggabungkan rentang induktansi loop 20–2000 μH, penyesuaian sensitivitas 8 tingkat independen, enam mode operasi yang dapat dipilih, pemantauan keberadaan permanen, reset otomatis, dan Automatic Sensitivity Boost (ASB) untuk peningkatan kontinuitas deteksi dengan truk, trailer, dan kendaraan ber-chassis tinggi. Output relai CH1 dan CH2 terpisah memungkinkan integrasi langsung dengan gerbang penghalang, gerbang geser, pengontrol parkir, sinyal lalu lintas, penghitung kendaraan, dan peralatan otomatisasi lainnya, sementara indikator LED khusus memberikan umpan balik cepat untuk status kendaraan dan kesalahan loop. Tersedia dalam versi LD-200 100–240 VAC dan LD-202 12–24 V, detektor loop saluran ganda ini sangat cocok untuk proyek di mana interferensi loop berdekatan, fleksibilitas instalasi, dan penginderaan kendaraan yang andal adalah persyaratan utama.

• 1. Rentang Deteksi 15-2000 μh
  • Detektor loop mendukung rentang deteksi yang luas dari 15 µH hingga 2000 µH, mengakomodasi berbagai ukuran dan konfigurasi loop untuk aplikasi serbaguna dalam skenario deteksi lalu lintas yang berbeda.
  • Rentang deteksi yang luas memungkinkan detektor loop kami untuk mendeteksi semua jenis kendaraan, sepeda motor, mobil, truk ultra panjang, bus, dan sebagainya
• 2. Sisi Kompak
  • Rumah yang ringkas dan dirancang dengan baik menggabungkan semua persyaratan industri untuk fitur dan fungsionalitas, memungkinkan detektor ini untuk dimasukkan ke dalam sistem deteksi lalu lintas yang ada.
• 3. Kemampuan Diagnostik & Indikasi LED
  • Kemampuan diagnostik yang komprehensif memungkinkan diagnosis yang akurat terhadap masalah loop dan instalasi dan ditampilkan melalui status LED, memastikan kinerja optimal dan mengurangi waktu henti.
• 4. Waktu Keberadaan yang Dapat Dipilih
  • Output relai keberadaan dapat dipilih untuk membatasi output deteksi ke waktu tetap (lebih dari 30 menit) saat kendaraan tetap berada di loop, memberikan fleksibilitas dalam manajemen lalu lintas.
• 5. Automatic Sensitivity Boost (ASB)
  • Fitur ini secara andal mendeteksi kombinasi truk-trailer besar dan kendaraan ber-chassis tinggi dengan secara otomatis meningkatkan sensitivitas ke maksimum saat kendaraan terdeteksi, memastikan identifikasi yang akurat.
• 6. Kompensasi Pergeseran Lingkungan Otomatis
  • Detektor loop (atau sensor lainnya) secara otomatis menyesuaikan dan mengkalibrasi diri terhadap perubahan kondisi lingkungan, mempertahankan akurasi dan stabilitas deteksi meskipun ada faktor cuaca dan lingkungan yang bervariasi.
• 7. Pengaturan Sakelar DIP 17
  • Desain sakelar DIP pada cangkang membuat pengaturan detektor loop lebih mudah dan jelas, yang sangat ramah pengguna. Pengguna dapat mengatur semua fungsi terlebih dahulu lalu memasang detektor loop.
• 8. Saluran Ganda Bekerja Bersama atau Independen
  • Detektor loop saluran ganda dapat digunakan sebagai dua versi saluran tunggal, Mendukung dua saluran deteksi independen.
  • Juga memungkinkan pemantauan simultan beberapa loop, detektor loop memiliki kemampuan untuk mengenali arah dalam aplikasi saluran tunggal. meningkatkan fleksibilitas dan akurasi deteksi kendaraan.
• 9. Interferensi Anti-crosstalk.
  • Melalui sakelar DIP, frekuensi detektor loop dapat disesuaikan untuk mencegah interferensi crosstalk yang disebabkan oleh pemasangan dua kumparan loop yang terlalu dekat.

Detektor seri LD-200 dapat dikonfigurasi untuk salah satu mode berikut:

• LED Deteksi CH1: Menyala Terus Menerus: Menunjukkan deteksi kendaraan.
• Berkedip Perlahan: Menunjukkan loop korsleting atau jumlah lilitan setelah loop tidak mencukupi.
• Berkedip Cepat: Menunjukkan loop terbuka atau terlalu banyak lilitan setelah loop.
• LED Deteksi CH2: Menyala Terus Menerus: Menunjukkan deteksi kendaraan.
• Berkedip Perlahan: Menunjukkan loop korsleting atau jumlah lilitan setelah loop tidak mencukupi.
• Berkedip Cepat: Menunjukkan loop terbuka atau terlalu banyak lilitan setelah loop.

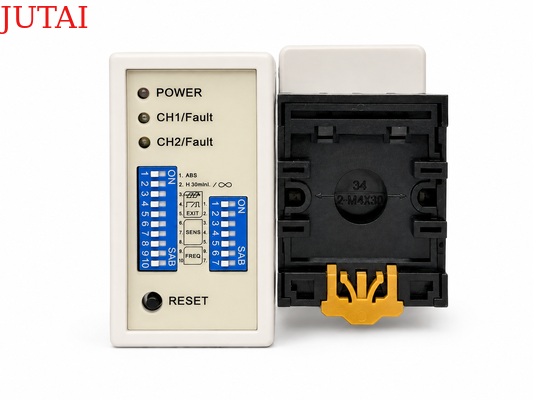

• Sensitivitas dan frekuensi loop dapat disesuaikan dengan pengaturan sakelar DIP 7-arah dan 10-arah.
• Pengguna dapat memilih 8 pengaturan berbeda dengan mengubah pengaturan sakelar DIP ke mode yang berbeda seperti dalam tabel pengaturan sakelar DIP di bawah ini. Sakelar DIP 6, 7, dan 8 untuk pemilihan sensitivitas CH1 dengan 0,8 sebagai yang paling tidak sensitif dan 0,015 sebagai yang paling sensitif.
• Sakelar DIP 3, 4, dan 5 untuk pemilihan sensitivitas CH2 dengan 0,8 sebagai yang paling tidak sensitif dan 0,015 sebagai yang paling sensitif.

• (Sakelar 1)DIP1 & DIP2 Peningkatan Sensitivitas Khusus Untuk Trailer (Kedua Saluran)

(Sakelar1=S1)D3,D4,D5 dan(Sakelar2=S2)D1,D2 Pengaturan Fungsi Khusus(Mode1,2,3 Deteksi Arah. Mode4,5,6 Mode normal, deteksi dua loop terpisah.)

(Sakelar1=S1)D6 & D7 & D8 dan (Sakelar2=S2)D3 & D4 & D5 Pengaturan Pemilihan Sensitivitas CH1 dan CH2. (Pilihan Delapan Tingkat)

(Sakelar1=S1)D9 & D10 dan (Sakelar2=S2)D6,D7 Pengaturan Frekuensi (20 K hingga 100 KHz).

Tombol Reset: Harap dicatat: LD-200 harus direset setiap kali perubahan pengaturan dilakukan pada sakelar DIP.

Loop disegel menggunakan senyawa epoksi hitam “quick-set” atau mastik bitumen panas untuk menyatu dengan permukaan jalan.

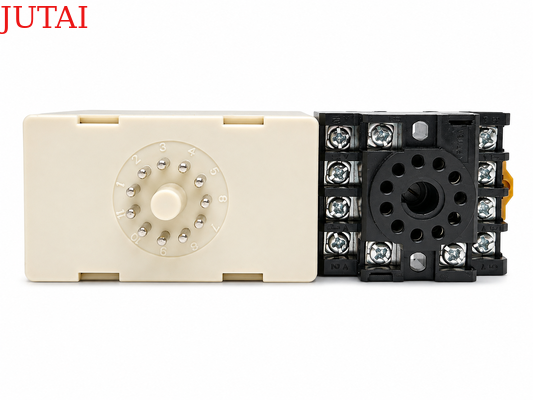

Saat pemasangan, harap jaga agar colokan dan soket produk dalam posisi vertikal

LD-100	LD-102	LD-200	LD-202	JTHT-11
Saluran Tunggal 100-240 V AC	Saluran Tunggal 12-24 V AC/DC	Saluran Ganda 100-240 V AC	Saluran Ganda 12-24 V AV/DC	Kabel Loop Kumparan Teflon 305 m
