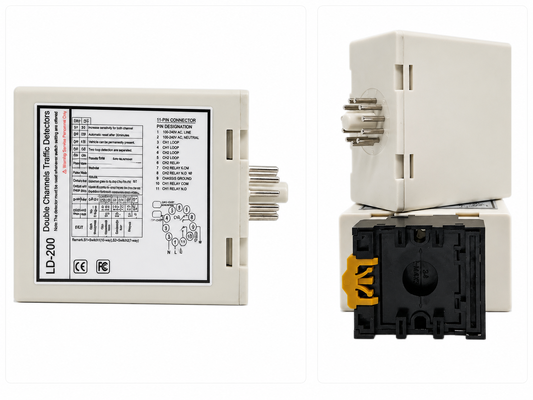

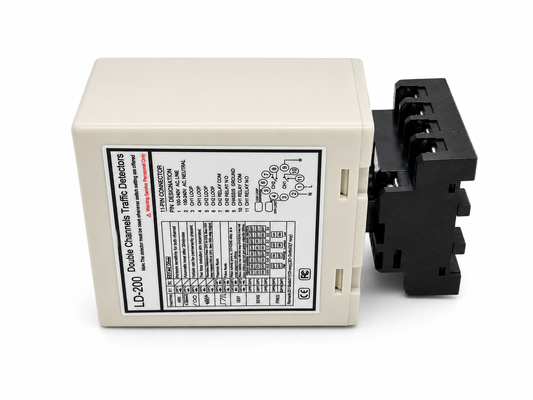

Detektor Loop Kendaraan Saluran Ganda dengan Induktansi Loop 20–2000 μH dan Frekuensi yang Dapat Disesuaikan dirancang untuk instalasi yang membutuhkan kompatibilitas loop yang luas dan deteksi kendaraan yang stabil dalam berbagai kondisi lokasi. Rentang induktansi 20–2000 μH yang luas memungkinkan detektor bekerja dengan berbagai ukuran loop, panjang kabel, dan tata letak jalan, menjadikannya cocok untuk jalur parkir, gerbang penghalang, pintu masuk industri, titik tol, dan proyek kontrol lalu lintas. Dua saluran independen, CH1 dan CH2, dapat memantau loop induksi terpisah dan mendukung fungsi deteksi keberadaan kendaraan, penginderaan arah, pulsa masuk, dan pulsa keluar. Konfigurasi saluran ganda ini memberikan fleksibilitas yang lebih besar bagi integrator sistem ketika satu aplikasi memerlukan dua zona deteksi atau pemantauan pergerakan kendaraan yang terkoordinasi.Untuk meningkatkan kinerja di mana beberapa loop dipasang berdekatan, setiap saluran mendukung

empat tingkat frekuensi operasi yang dapat dipilih, memungkinkan pemasang untuk memisahkan frekuensi loop dan mengurangi interferensi bersama atau crosstalk. Detektor juga menggabungkan penyesuaian sensitivitas 8 tingkat, enam mode operasi yang dapat dipilih, deteksi keberadaan permanen, reset otomatis, dan Automatic Sensitivity Boost (ASB) untuk deteksi truk, trailer, dan kendaraan ber-chassis tinggi yang lebih stabil. Output relai independen membuat integrasi menjadi mudah dengan pengontrol parkir, gerbang geser, operator penghalang, sinyal lalu lintas, dan peralatan penghitung kendaraan, sementara indikator LED CH1/CH2 membantu pemantauan status dan diagnosis kesalahan loop. Ditawarkan dalam versi LD-200 100–240 VAC dan LD-202 12–24 V, detektor loop ganda dengan frekuensi yang dapat disesuaikan ini menyediakan solusi serbaguna untuk penginderaan kendaraan yang andal di berbagai sistem otomatisasi akses dan lalu lintas.Fitur

• Detektor loop mendukung rentang deteksi yang luas dari 15 µH hingga 2000 µH, mengakomodasi berbagai ukuran dan konfigurasi loop untuk aplikasi serbaguna dalam skenario deteksi lalu lintas yang berbeda.
  • Rentang deteksi yang luas memungkinkan detektor loop kami untuk mendeteksi semua jenis kendaraan, sepeda motor, mobil, truk ultra panjang, bus, dan sebagainya
  • 2. Sisi Kompak
• Rumah yang ringkas dan direkayasa dengan baik menggabungkan semua persyaratan industri untuk fitur dan fungsionalitas, memungkinkan detektor ini untuk dimasukkan ke dalam sistem deteksi lalu lintas yang ada.
  • 3. Kemampuan Diagnostik & Indikasi LED
• Kemampuan diagnostik yang komprehensif memungkinkan diagnosis yang akurat terhadap masalah loop dan instalasi dan ditampilkan melalui status LED, memastikan kinerja optimal dan mengurangi waktu henti.
  • 4. Waktu Keberadaan yang Dapat Dipilih
• Output relai keberadaan dapat dipilih untuk membatasi output deteksi ke waktu tetap (lebih dari 30 menit) saat kendaraan tetap berada di loop, memberikan fleksibilitas dalam manajemen lalu lintas.
  • 5. Automatic Sensitivity Boost (ASB)
• Fitur ini secara andal mendeteksi kombinasi truk-trailer besar dan kendaraan ber-chassis tinggi dengan secara otomatis meningkatkan sensitivitas ke maksimum saat kendaraan terdeteksi, memastikan identifikasi yang akurat.
  • 6. Kompensasi Pergeseran Lingkungan Otomatis
• Detektor loop (atau sensor lainnya) secara otomatis menyesuaikan dan mengkalibrasi diri terhadap perubahan kondisi lingkungan, menjaga akurasi dan stabilitas deteksi meskipun ada faktor cuaca dan lingkungan yang bervariasi.

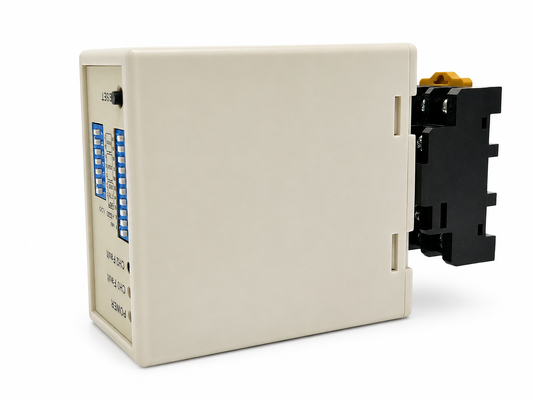

  • 7. Pengaturan 17 Dip Switch
• Desain dip switch pada cangkang membuat pengaturan detektor loop lebih mudah dan jelas, yang sangat ramah pengguna. Pengguna dapat mengatur semua fungsi terlebih dahulu lalu memasang detektor loop.
  • 8. Saluran Ganda Bekerja Bersama atau Independen
• Detektor loop saluran ganda dapat digunakan sebagai dua versi saluran tunggal, Mendukung dua saluran deteksi independen.
  • Juga memungkinkan pemantauan simultan beberapa loop, detektor loop memiliki kemampuan untuk mengenali arah dalam aplikasi saluran tunggal, meningkatkan fleksibilitas dan akurasi deteksi kendaraan.
  • 9. Interferensi Anti-crosstalk.
• Melalui dip Switch, frekuensi detektor loop dapat disesuaikan untuk mencegah interferensi crosstalk yang disebabkan oleh pemasangan dua kumparan loop yang terlalu dekat.
  • Koneksi

Mode Keberadaan

• Berkedip Perlahan: Menunjukkan loop korsleting atau jumlah lilitan setelah loop tidak mencukupi.
• Berkedip Cepat: Menunjukkan loop terbuka atau terlalu banyak lilitan setelah loop.
• ❀Pemilihan Sensitivitas
• Berkedip Perlahan: Menunjukkan loop korsleting atau jumlah lilitan setelah loop tidak mencukupi.
• Berkedip Cepat: Menunjukkan loop terbuka atau terlalu banyak lilitan setelah loop.
• ❀Pemilihan Sensitivitas

• Pengguna dapat memilih 8 pengaturan berbeda dengan mengubah pengaturan dip-switch ke mode yang berbeda seperti dalam tabel pengaturan dip-switch di bawah ini. Dip switch 6, 7, dan 8 untuk pemilihan sensitivitas CH1 dengan 0,8 sebagai yang paling tidak sensitif dan 0,015 sebagai yang paling sensitif.
• Dip switch 3, 4, dan 5 untuk pemilihan sensitivitas CH2 dengan 0,8 sebagai yang paling tidak sensitif dan 0,015 sebagai yang paling sensitif.
• ❀Sakelar 1=S1: Pemilihan Fungsi Loop Saluran 1 (Dip Switch 10 Arah)

• (Sakelar 1=S1)D3,D4,D5 dan (Sakelar 2=S2)D1,D2 Pengaturan Fungsi Khusus

(Mode1,2,3 Deteksi Arah. Mode4,5,6 Mode normal, deteksi dua loop terpisah.)(Sakelar 1=S1)D6 & D7 & D8 dan (Sakelar 2=S2)D3 & D4 & D5 Pengaturan Pemilihan Sensitivitas CH1 dan CH2.

(Delapan Pilihan Tingkat)(Sakelar 1=S1)D9 & D10 dan (Sakelar 2=S2)D6,D7 Pengaturan Frekuensi (20 K hingga 100 KHz).

Tombol Reset:

Harap dicatat: LD-200 harus direset setiap kali perubahan pengaturan dilakukan pada sakelar Dip.Pemasangan Loop

Saat pemasangan, harap jaga agar colokan dan soket produk dalam posisi vertikal

Pemecahan Masalah
