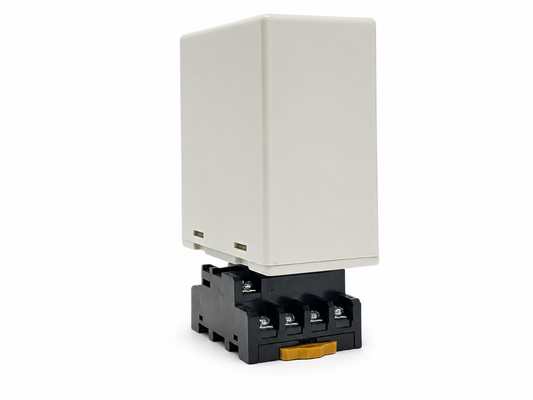

PeraturanDetektor loop saluran ganda untuk kontrol anti-tailgating dengan deteksi urutan loop gandadirancang untuk titik akses kendaraan di mana sistem kontrol perlu memantau bagaimana kendaraan bergerak melalui dua zona deteksi berturut-turut. Dengan melacak urutan aktivasi CH1 dan CH2,detektor memberikan sinyal kendaraan berurutan yang dapat digunakan oleh pengontrol parkir, operator gerbang, atau sistem manajemen akses untuk menentukan apakah kendaraan telah memasuki, melewati, dan membersihkan jalur yang dikendalikan.Informasi urutan dual-loop ini sangat berharga untuk mendukunglogika anti-tailgating, akses satu kendaraan pada suatu waktu, verifikasi masuk/keluar, dan kontrol lalu lintas arahdi penghalang parkir, komunitas tertutup, pintu masuk industri, jalur tol, dan titik akses kendaraan terbatas lainnya.

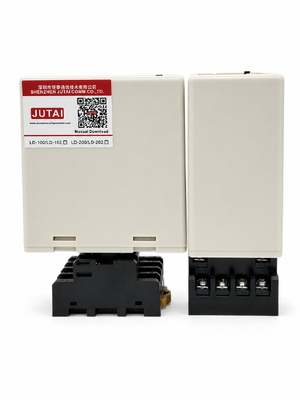

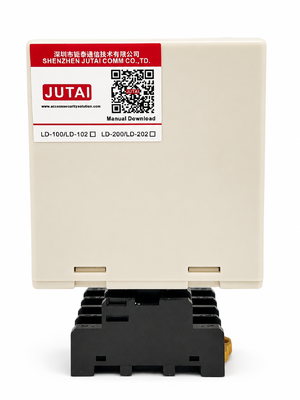

Untuk instalasi yang fleksibel, detektor menawarkanenam mode operasi yang dapat dipilih, output relay CH1 dan CH2 independen,Pengaturan sensitivitas 8 tingkat, empat pengaturan frekuensi operasi, danRentang induktansi loop 20~2000 μHSetiap saluran dapat dikonfigurasi untuk deteksi kehadiran, pulsa masuk, pulsa keluar, atau koordinasi pengakuan arah, sementaraPeningkatan Sensitivitas Otomatismeningkatkan kontinuitas sinyal untuk truk, trailer, dan kendaraan dengan sasis tinggi.dan LED saluran khusus membantu installer mengidentifikasi status kendaraan dan kesalahan loop selama pengoperasian. Tersedia diLD-200 100 ∼ 240 VACdanLD-202 1224 Vversi, detektor loop kendaraan dual channel ini memberikan dasar penginderaan yang dapat diandalkan untuk kontrol akses anti tailgating, otomatisasi gerbang penghalang, keamanan parkir,dan manajemen lalu lintas kendaraan yang cerdas.

• 1. 15-2000 μh Jangkauan deteksi
  • Detektor loop mendukung rentang deteksi yang luas dari 15 μH hingga 2000 μH, mengakomodasi berbagai ukuran loop dan konfigurasi untuk aplikasi serbaguna dalam skenario deteksi lalu lintas yang berbeda.
  • Jangkauan deteksi yang luas memungkinkan detektor loop kami untuk mendeteksi semua jenis kendaraan, sepeda motor, mobil, truk ultra panjang, bus dan sebagainya
• 2Sisi kompak.
  • Rumah yang kompak dan dirancang dengan baik menggabungkan semua persyaratan industri untuk fitur dan fungsionalitas, memungkinkan detektor ini untuk dimasukkan ke dalam setiap sistem deteksi lalu lintas yang ada.
• 3. Kemampuan Diagnostik & LED Indikasi
  • Kemampuan diagnostik yang komprehensif memungkinkan diagnosis yang akurat dari masalah loop dan instalasi dan menunjukkan melalui keadaan LED, memastikan kinerja yang optimal dan mengurangi waktu henti.
• 4. Waktu Kehadiran yang dapat dipilih
  • Output relay kehadiran dapat dipilih untuk membatasi output deteksi ke waktu yang ditetapkan (lebih dari 30 menit) sementara kendaraan tetap berada di loop, memberikan fleksibilitas dalam manajemen lalu lintas.
• 5. Sensitivitas Otomatis Boost (ASB)
  • Fitur ini dapat mendeteksi kombinasi truk-trel yang besar dan kendaraan dengan tempat tidur tinggi dengan otomatis meningkatkan sensitivitas ke maksimum pada deteksi kendaraan, memastikan identifikasi yang akurat.
• 6Kompensasi Drifting Lingkungan Otomatis
  • Detektor loop (atau sensor lainnya) secara otomatis menyesuaikan dan mengkalibrasi diri mereka sendiri terhadap perubahan kondisi lingkungan,mempertahankan akurasi dan stabilitas deteksi meskipun cuaca dan faktor lingkungan yang bervariasi.
• 7. 17 Pengaturan Dip Switch
  • Desain dip swich pada cangkang membuat pengaturan detektor loop lebih mudah dan jelas, yang sangat user-friendly bagi pengguna.Pengguna dapat mengatur semua fungsi pertama dan kemudian menginstal detektor loop.
• 8Saluran ganda bekerja secara kooperatif atau independen.
  • Detektor loop saluran ganda dapat digunakan sebagai dua versi saluran tunggal, Mendukung dua saluran deteksi independen.
  • Juga memungkinkan untuk pemantauan simultan dari beberapa loop, detektor loop memiliki kemampuan untuk mengenali arah dalam aplikasi saluran tunggal.meningkatkan fleksibilitas dan akurasi deteksi kendaraan.
• 9- Interferensi anti-crosstalk.
  • Melalui dip Switch, frekuensi detektor loop dapat disesuaikan untuk mencegah interferensi crosstalk yang disebabkan oleh pemasangan dua kumparan loop yang terlalu dekat.

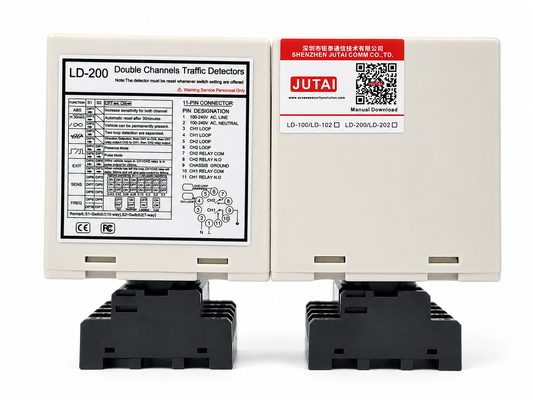

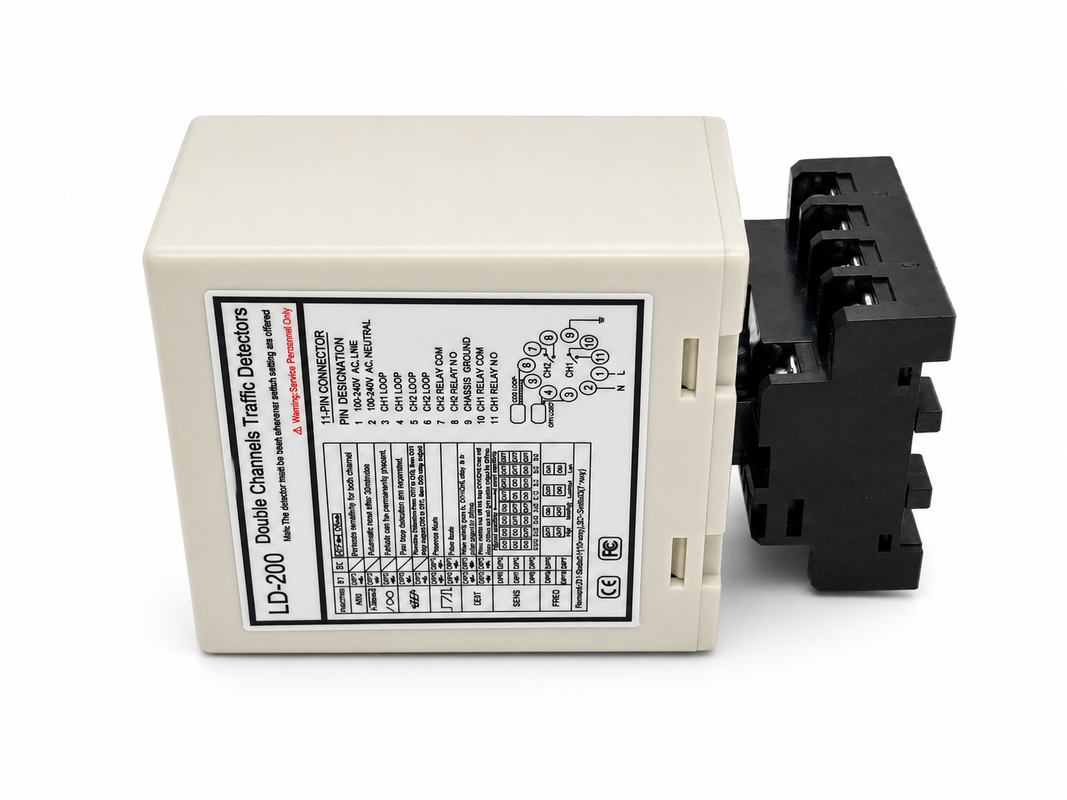

Detektor seri LD-200 dapat dikonfigurasi untuk salah satu mode berikut:

• CH1 Detecting Led:Continuously On: Menunjukkan deteksi kendaraan.
• Berkedip perlahan: Menunjukkan loop adalah sirkuit pendek atau jumlah tikungan setelah loop tidak cukup.
• Berkedip cepat: Menunjukkan loop adalah sirkuit terbuka atau terlalu banyak tikungan setelah loop.
• CH2 Detecting Led:Continuously On: Menunjukkan deteksi kendaraan.
• Berkedip perlahan: Menunjukkan loop adalah sirkuit pendek atau jumlah tikungan setelah loop tidak cukup.
• Berkedip cepat: Menunjukkan loop adalah sirkuit terbuka atau terlalu banyak tikungan setelah loop.

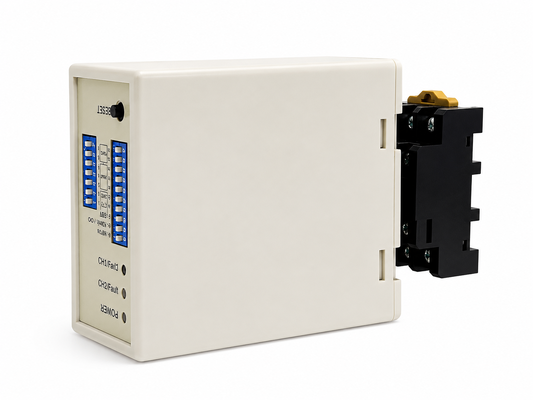

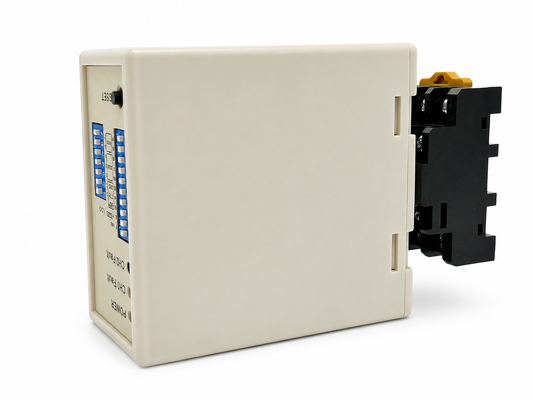

• Sensitivitas dan frekuensi loop dapat disesuaikan dengan pengaturan switch dip 7 arah dan switch dip 10 arah.
• Pengguna dapat memilih 8 pengaturan yang berbeda dengan mengubah pengaturan dip-switch ke mode yang berbeda seperti dalam tabel pengaturan dip-switch di bawah ini.8 adalah yang paling tidak sensitif dan 0.015 menjadi yang paling sensitif.
• Dip switch 3, 4 dan 5 untuk pemilihan sensitivitas CH2 dengan 0,8 yang paling sensitif dan 0,015 yang paling sensitif.

• (Switch 1) DIP1 & DIP2 Sensitivitas Khusus Peningkatan Untuk Kedua Trailer (Kedua Saluran)

(Switch1=S1) D3,D4,D5 dan ((Switch2=S2) D1,D2 Mengatur Fungsi Khusus(Mode 1,2,3 Deteksi arah, Mode 4,5,6 Mode normal, dua deteksi loop dipisahkan.)

(Switch1=S1) D6 & D7 & D8 dan (Switch2=S2) D3 & D4 & D5 Pengaturan CH1 dan CH2 Sensitivitas Pilihan.(Delapan Tingkat Pilihan)

(Switch1=S1) D9 & D10 dan (Switch2=S2) D6,D7 Frekuensi pengaturan (20 K sampai 100 KHz).

Tombol Reset:Harap dicatat: LD-200 harus diatur ulang setiap kali perubahan pengaturan dilakukan pada saklar dip.

Lompatan disegel menggunakan senyawa epoksi hitam atau mastik bitumen panas untuk berbaur dengan permukaan jalan.

Saat pemasangan, silakan menjaga produk colokan dan soket di arah vertikal
