PeraturanDetektor loop kendaraan saluran ganda untuk kontrol gerbang geser dengan deteksi arah dan kehadiranmemberikan solusi penginderaan praktis untuk pintu masuk gerbang geser otomatis di mana sistem kontrol perlu mengetahui tidak hanya apakah ada kendaraan,tapi juga bagaimana ia bergerak melalui jalur akses. Dua saluran independen, CH1 dan CH2, dapat memantau loop induksi yang terpisah dan menggunakan urutan aktivasi loop untuk menentukan arah perjalanan kendaraan.detektor dapat memberikan deteksi arah, output kehadiran kendaraan terus menerus, sinyal pulsa masuk, atau sinyal pulsa keluar.Output relay ini dapat diintegrasikan dengan pengontrol gerbang geser dan peralatan otomatisasi akses lainnya untuk mendukung pembukaan kendaraan yang dipicu, konfirmasi perjalanan, dan manajemen masuk/keluar yang lebih akurat.

Untuk situs dengan ukuran kendaraan yang berbeda dan tata letak loop, setiap saluran menawarkan8 tingkat sensitivitas yang dapat dipilih, pengaturan frekuensi independen, dan kompatibilitas dengan induktansi loop dari20 sampai 2000 μH.Peningkatan Sensitivitas OtomatisFungsi membantu mempertahankan deteksi ketika truk, trailer, kendaraan articulated, atau kendaraan dengan sasis tinggi bergerak melalui area sensing,sementara kehadiran permanen dan opsi reset otomatis memberikan fleksibilitas untuk kedua perjalanan kendaraan pendek dan hunian diperpanjangEnam mode operasi yang dapat dipilih, output relay CH1/CH2 khusus, konfigurasi switch DIP, dan status LED dan indikasi kesalahan menyederhanakan pengaturan dan pengoperasian sistem.LD-200 100 ∼ 240 VACdanLD-202 1224 Vversi, detektor loop saluran ganda ini sangat cocok untuk pintu masuk gerbang geser, jalur akses parkir, gerbang industri, fasilitas logistik,dan aplikasi akses kendaraan otomatis lainnya yang membutuhkan deteksi arah dan kehadiran yang dapat diandalkan.

• 1. 15-2000 μh Jangkauan deteksi
  • Detektor loop mendukung rentang deteksi yang luas dari 15 μH hingga 2000 μH, mengakomodasi berbagai ukuran loop dan konfigurasi untuk aplikasi serbaguna dalam skenario deteksi lalu lintas yang berbeda.
  • Jangkauan deteksi yang luas memungkinkan detektor loop kami untuk mendeteksi semua jenis kendaraan, sepeda motor, mobil, truk ultra panjang, bus dan sebagainya
• 2Sisi kompak.
  • Rumah yang kompak dan dirancang dengan baik menggabungkan semua persyaratan industri untuk fitur dan fungsionalitas, memungkinkan detektor ini untuk dimasukkan ke dalam setiap sistem deteksi lalu lintas yang ada.
• 3. Kemampuan Diagnostik & LED Indikasi
  • Kemampuan diagnostik yang komprehensif memungkinkan diagnosis yang akurat dari masalah loop dan instalasi dan menunjukkan melalui keadaan LED, memastikan kinerja yang optimal dan mengurangi waktu henti.
• 4. Waktu Kehadiran yang dapat dipilih
  • Output relay kehadiran dapat dipilih untuk membatasi output deteksi ke waktu yang ditetapkan (lebih dari 30 menit) sementara kendaraan tetap berada di loop, memberikan fleksibilitas dalam manajemen lalu lintas.
• 5. Sensitivitas Otomatis Boost (ASB)
  • Fitur ini dapat mendeteksi kombinasi truk-trel yang besar dan kendaraan dengan tempat tidur tinggi dengan otomatis meningkatkan sensitivitas ke maksimum pada deteksi kendaraan, memastikan identifikasi yang akurat.
• 6Kompensasi Drifting Lingkungan Otomatis
  • Detektor loop (atau sensor lainnya) secara otomatis menyesuaikan dan mengkalibrasi diri mereka sendiri terhadap perubahan kondisi lingkungan,mempertahankan akurasi dan stabilitas deteksi meskipun cuaca dan faktor lingkungan yang bervariasi.
• 7. 17 Pengaturan Dip Switch
  • Desain dip swich pada cangkang membuat pengaturan detektor loop lebih mudah dan jelas, yang sangat user-friendly bagi pengguna.Pengguna dapat mengatur semua fungsi pertama dan kemudian menginstal detektor loop.
• 8Saluran ganda bekerja secara kooperatif atau independen.
  • Detektor loop saluran ganda dapat digunakan sebagai dua versi saluran tunggal, Mendukung dua saluran deteksi independen.
  • Juga memungkinkan untuk pemantauan simultan dari beberapa loop, detektor loop memiliki kemampuan untuk mengenali arah dalam aplikasi saluran tunggal.meningkatkan fleksibilitas dan akurasi deteksi kendaraan.
• 9- Interferensi anti-crosstalk.
  • Melalui dip Switch, frekuensi detektor loop dapat disesuaikan untuk mencegah interferensi crosstalk yang disebabkan oleh pemasangan dua kumparan loop yang terlalu dekat.

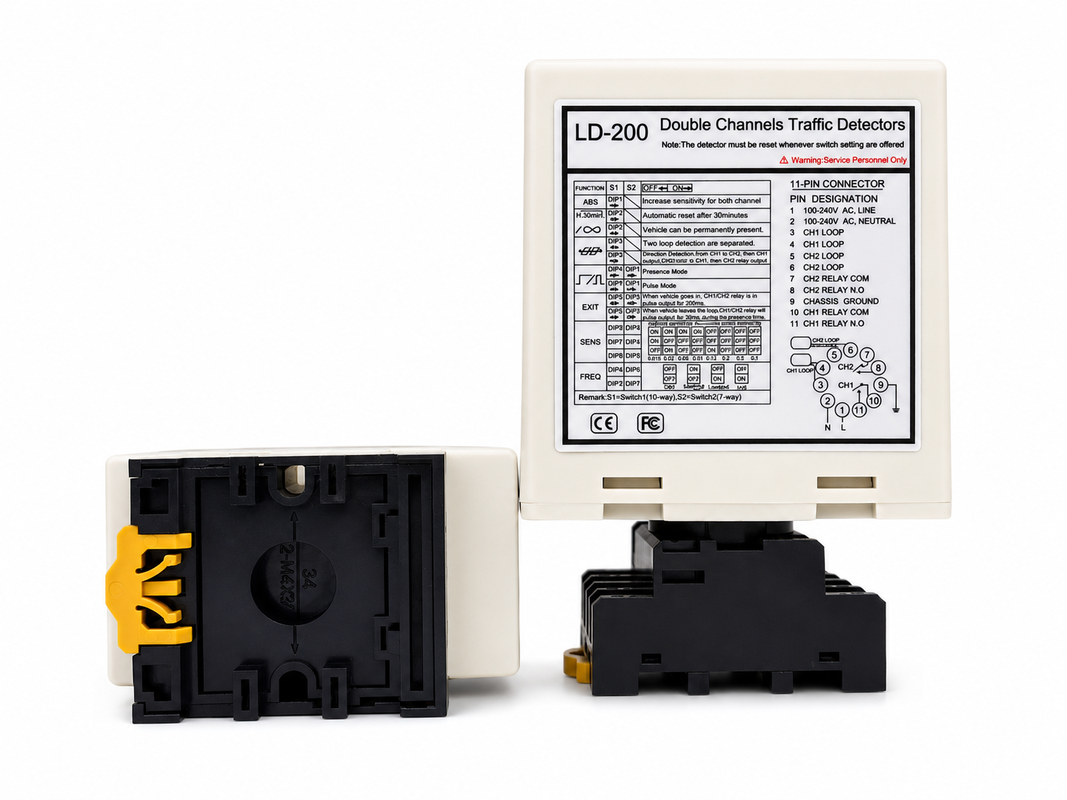

Detektor seri LD-200 dapat dikonfigurasi untuk salah satu mode berikut:

• CH1 Detecting Led:Continuously On: Menunjukkan deteksi kendaraan.
• Berkedip perlahan: Menunjukkan loop adalah sirkuit pendek atau jumlah tikungan setelah loop tidak cukup.
• Berkedip cepat: Menunjukkan loop adalah sirkuit terbuka atau terlalu banyak tikungan setelah loop.
• CH2 Detecting Led:Continuously On: Menunjukkan deteksi kendaraan.
• Berkedip perlahan: Menunjukkan loop adalah sirkuit pendek atau jumlah tikungan setelah loop tidak cukup.
• Berkedip cepat: Menunjukkan loop adalah sirkuit terbuka atau terlalu banyak tikungan setelah loop.

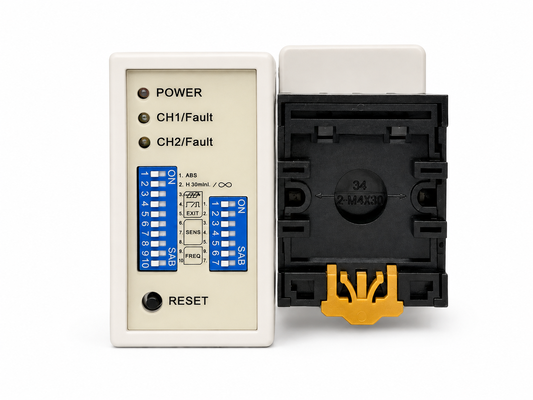

• Sensitivitas dan frekuensi loop dapat disesuaikan dengan pengaturan switch dip 7 arah dan switch dip 10 arah.
• Pengguna dapat memilih 8 pengaturan yang berbeda dengan mengubah pengaturan dip-switch ke mode yang berbeda seperti dalam tabel pengaturan dip-switch di bawah ini.8 adalah yang paling tidak sensitif dan 0.015 menjadi yang paling sensitif.
• Dip switch 3, 4 dan 5 untuk pemilihan sensitivitas CH2 dengan 0,8 yang paling sensitif dan 0,015 yang paling sensitif.

• (Switch 1) DIP1 & DIP2 Sensitivitas Khusus Peningkatan Untuk Kedua Trailer (Kedua Saluran)

(Switch1=S1) D3,D4,D5 dan ((Switch2=S2) D1,D2 Mengatur Fungsi Khusus(Mode 1,2,3 Deteksi arah, Mode 4,5,6 Mode normal, dua deteksi loop dipisahkan.)

(Switch1=S1) D6 & D7 & D8 dan (Switch2=S2) D3 & D4 & D5 Pengaturan CH1 dan CH2 Sensitivitas Pilihan.(Delapan Tingkat Pilihan)

(Switch1=S1) D9 & D10 dan (Switch2=S2) D6,D7 Frekuensi pengaturan (20 K sampai 100 KHz).

Tombol Reset:Harap dicatat: LD-200 harus diatur ulang setiap kali perubahan pengaturan dilakukan pada saklar dip.

Lompatan disegel menggunakan senyawa epoksi hitam atau mastik bitumen panas untuk berbaur dengan permukaan jalan.

Saat pemasangan, silakan menjaga produk colokan dan soket di arah vertikal

LD-100	LD-102	LD-200	LD-202	JTHT-11
Saluran tunggal 100-240 V AC	Saluran tunggal 12-24 V AC/DC	Saluran ganda 100-240 V AC	Saluran ganda 12-24 V AV/DC	Kabel loop 305 m Teflon coil
LCR-MT
Multimeter
