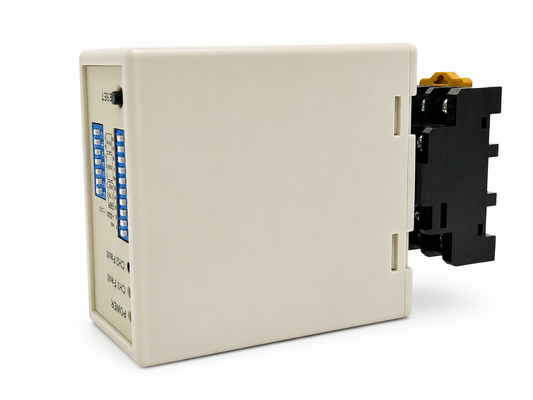

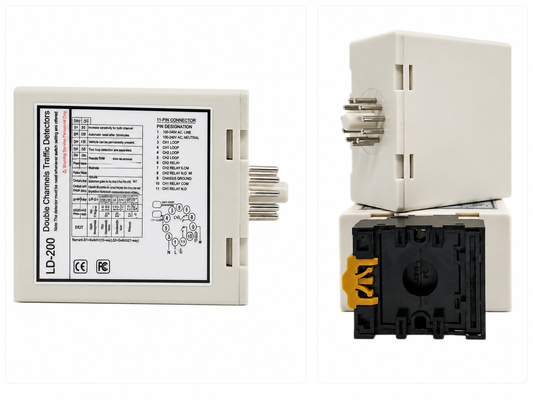

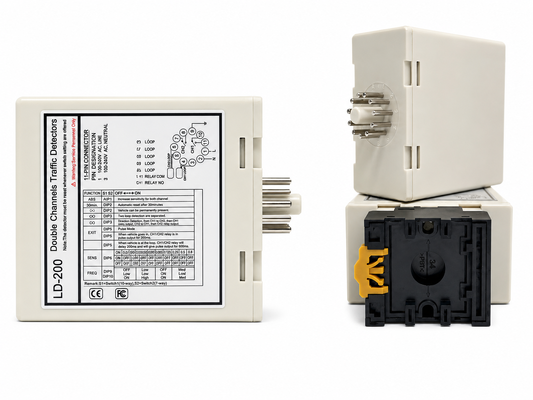

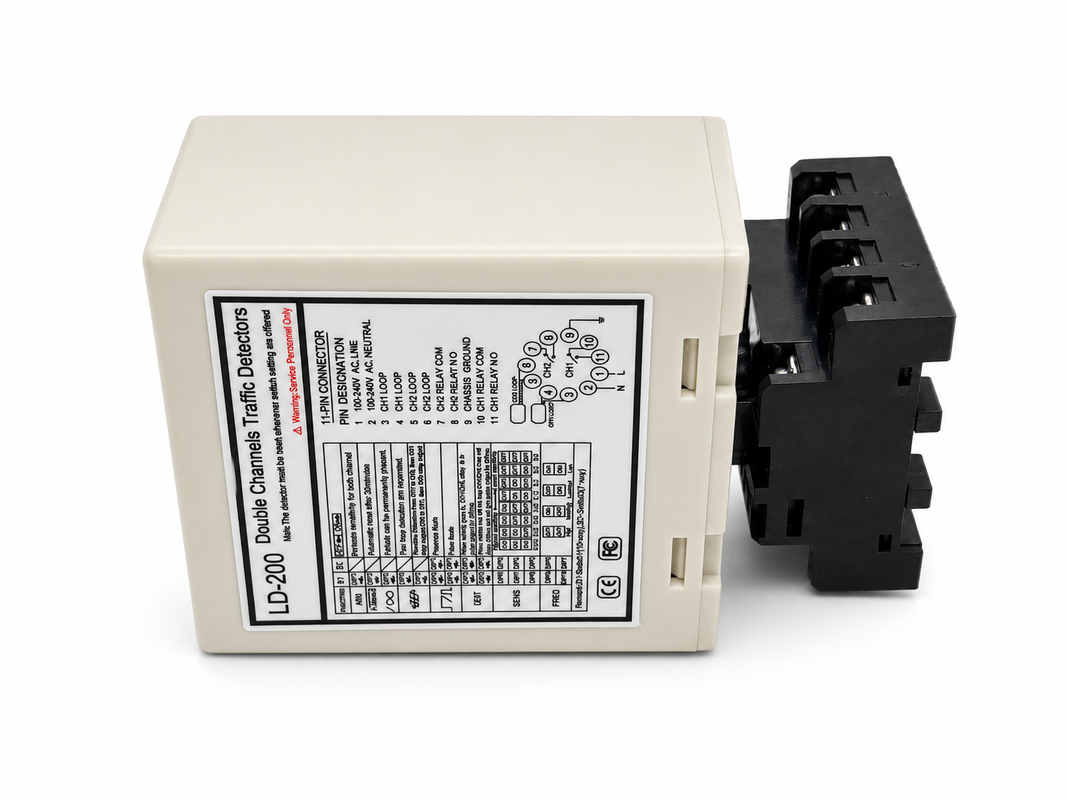

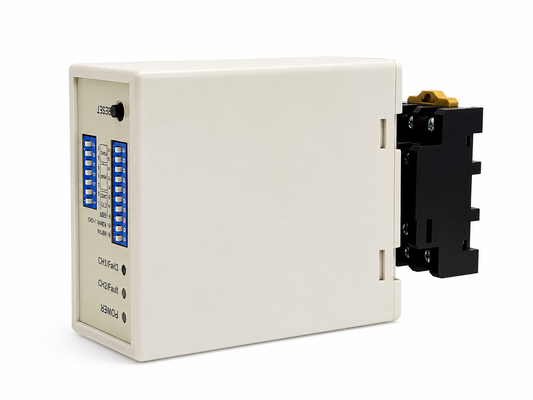

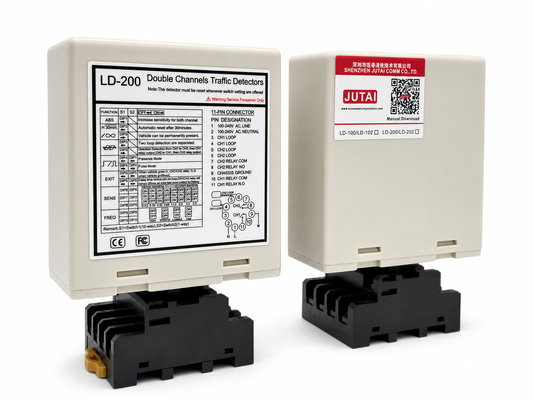

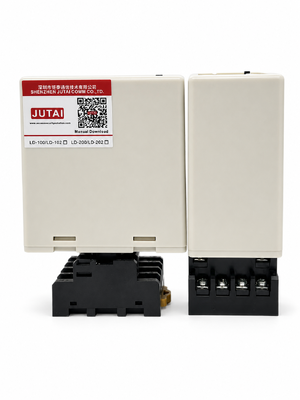

Detektor Kendaraan Saluran Ganda untuk Sistem Parkir dengan Deteksi Kehadiran Permanen dan Reset Otomatis dirancang untuk titik akses parkir di mana pemantauan hunian kendaraan yang stabil sangat penting untuk pengoperasian gerbang yang andal. Dengan dua saluran penginderaan independen, CH1 dan CH2, detektor dapat memantau dua loop induksi secara bersamaan dan mendukung kontrol loop ganda yang terkoordinasi serta zona deteksi kendaraan terpisah. Dalam Mode Kehadiran Permanen, output relai tetap aktif selama kendaraan berada di atas loop, membuatnya sangat cocok untuk zona keselamatan penghalang, area tunggu, jalur tiket, dan aplikasi di mana kendaraan yang diam harus terus dideteksi tanpa gangguan. Ketika Mode Reset Otomatis dipilih, detektor akan mereset secara otomatis setelah sekitar 10 menit kendaraan hadir terus menerus, menyediakan strategi operasi alternatif untuk instalasi yang tidak memerlukan penahanan kehadiran tanpa batas.Selain pemantauan kendaraan berdurasi panjang, unit ini menggabungkan

enam mode operasi yang dapat dipilih, output relai independen, penyesuaian sensitivitas 8 tingkat, empat pengaturan frekuensi, dan rentang induktansi 20–2000 μH untuk mengakomodasi tata letak parkir dan konfigurasi loop yang berbeda. CH1 dan CH2 dapat dikonfigurasi untuk pengenalan arah kendaraan, output kehadiran independen, pulsa masuk, atau pulsa keluar, sementara Automatic Sensitivity Boost (ASB) membantu menjaga deteksi truk, trailer, kendaraan artikulasi, dan kendaraan dengan sasis tinggi yang stabil. Indikator LED khusus menyederhanakan pemeriksaan status dan diagnosis kesalahan loop, dan pemrograman sakelar DIP memungkinkan konfigurasi cepat di lokasi. Tersedia sebagai LD-200 untuk 100–240 VAC dan LD-202 untuk 12–24 V sistem daya, detektor loop kendaraan saluran ganda ini cocok untuk gerbang penghalang parkir, fasilitas parkir tanpa pengawasan, gerbang geser, pintu masuk industri, jalur tol, dan aplikasi akses kendaraan otomatis lainnya.Fitur

• Detektor loop mendukung rentang deteksi yang luas dari 15 µH hingga 2000 µH, mengakomodasi berbagai ukuran dan konfigurasi loop untuk aplikasi serbaguna dalam berbagai skenario deteksi lalu lintas.
  • Rentang deteksi yang luas memungkinkan detektor loop kami untuk mendeteksi semua jenis kendaraan, sepeda motor, mobil, truk super panjang, bus, dan sebagainya
  • 2. Sisi Kompak
• Rumah yang ringkas dan direkayasa dengan baik menggabungkan semua persyaratan industri untuk fitur dan fungsionalitas, memungkinkan detektor ini untuk dimasukkan ke dalam sistem deteksi lalu lintas yang ada.
  • 3. Kemampuan Diagnostik & Indikasi LED
• Kemampuan diagnostik yang komprehensif memungkinkan diagnosis yang akurat terhadap masalah loop dan instalasi dan ditampilkan melalui status LED, memastikan kinerja optimal dan mengurangi waktu henti.
  • 4. Waktu Kehadiran yang Dapat Dipilih
• Output relai kehadiran dapat dipilih untuk membatasi output deteksi ke waktu tetap (lebih dari 30 menit) saat kendaraan tetap berada di loop, memberikan fleksibilitas dalam manajemen lalu lintas.
  • 5. Automatic Sensitivity Boost (ASB)
• Fitur ini secara andal mendeteksi kombinasi truk-trailer besar dan kendaraan beroda tinggi dengan secara otomatis meningkatkan sensitivitas ke maksimum saat kendaraan terdeteksi, memastikan identifikasi yang akurat.
  • 6. Kompensasi Penyimpangan Lingkungan Otomatis
• Detektor loop (atau sensor lainnya) secara otomatis menyesuaikan dan mengkalibrasi diri terhadap perubahan kondisi lingkungan, menjaga akurasi dan stabilitas deteksi meskipun ada faktor cuaca dan lingkungan yang bervariasi.
  • 7. Pengaturan Sakelar DIP 17
• Desain sakelar DIP pada cangkang membuat pengaturan detektor loop lebih mudah dan jelas, yang sangat ramah pengguna. Pengguna dapat mengatur semua fungsi terlebih dahulu lalu memasang detektor loop.
  • 8. Saluran Ganda Bekerja Bersama atau Independen
• Detektor loop saluran ganda dapat digunakan sebagai dua versi saluran tunggal, Mendukung dua saluran deteksi independen.
  • Juga memungkinkan pemantauan simultan beberapa loop, detektor loop memiliki kemampuan untuk mengenali arah dalam aplikasi saluran tunggal, meningkatkan fleksibilitas dan akurasi deteksi kendaraan.
  • 9. Interferensi Anti-crosstalk.
• Melalui sakelar DIP, frekuensi detektor loop dapat disesuaikan untuk mencegah interferensi crosstalk yang disebabkan oleh pemasangan dua kumparan loop yang terlalu dekat.
  • Koneksi

Mode Kehadiran

• Berkedip Perlahan: Menunjukkan loop korsleting atau jumlah lilitan setelah loop tidak cukup.
• Berkedip Cepat: Menunjukkan loop terbuka atau terlalu banyak lilitan setelah loop.
• ❀Pemilihan Sensitivitas
• Berkedip Perlahan: Menunjukkan loop korsleting atau jumlah lilitan setelah loop tidak cukup.
• Berkedip Cepat: Menunjukkan loop terbuka atau terlalu banyak lilitan setelah loop.
• ❀Pemilihan Sensitivitas

• Pengguna dapat memilih 8 pengaturan berbeda dengan mengubah pengaturan sakelar DIP ke mode yang berbeda seperti dalam tabel pengaturan sakelar DIP di bawah ini. Sakelar DIP 6, 7, dan 8 untuk pemilihan sensitivitas CH1 dengan 0,8 sebagai yang paling tidak sensitif dan 0,015 sebagai yang paling sensitif.
• Sakelar DIP 3, 4, dan 5 untuk pemilihan sensitivitas CH2 dengan 0,8 sebagai yang paling tidak sensitif dan 0,015 sebagai yang paling sensitif.
• ❀Sakelar1=S1: Pemilihan Fungsi Loop Saluran 1 (Sakelar DIP 10 Arah)

• (Sakelar1=S1)D3,D4,D5 dan (Sakelar2=S2)D1,D2 Pengaturan Fungsi Khusus

(Mode1,2,3 Deteksi Arah. Mode4,5,6 Mode normal, deteksi dua loop terpisah.)(Sakelar1=S1)D6 & D7 & D8 dan (Sakelar2=S2)D3 & D4 & D5 Pengaturan Pemilihan Sensitivitas CH1 dan CH2.

(Delapan Pilihan Tingkat)(Sakelar1=S1)D9 & D10 dan (Sakelar2=S2)D6,D7 Pengaturan Frekuensi (20 K hingga 100 KHz).

Tombol Reset:

Harap dicatat: LD-200 harus direset setiap kali perubahan pengaturan dilakukan pada sakelar DIP.Pemasangan Loop

Saat pemasangan, harap jaga agar colokan dan soket produk dalam arah vertikal

Pemecahan Masalah
