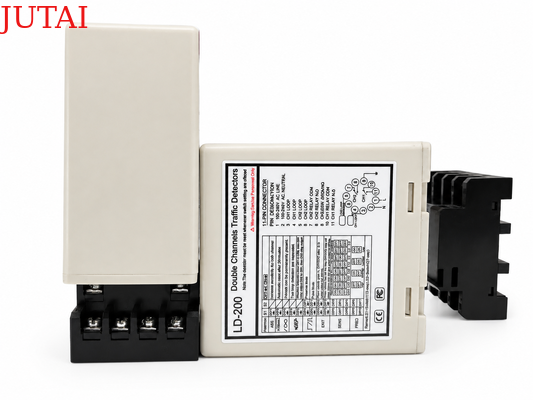

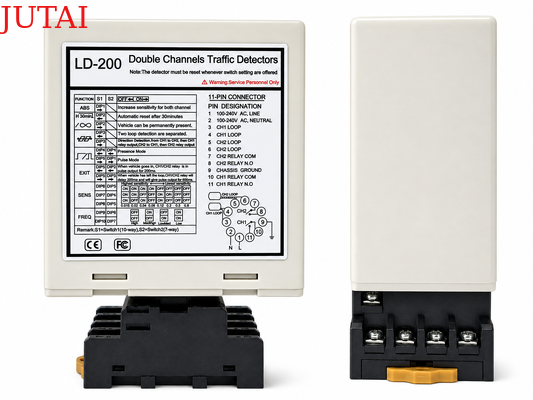

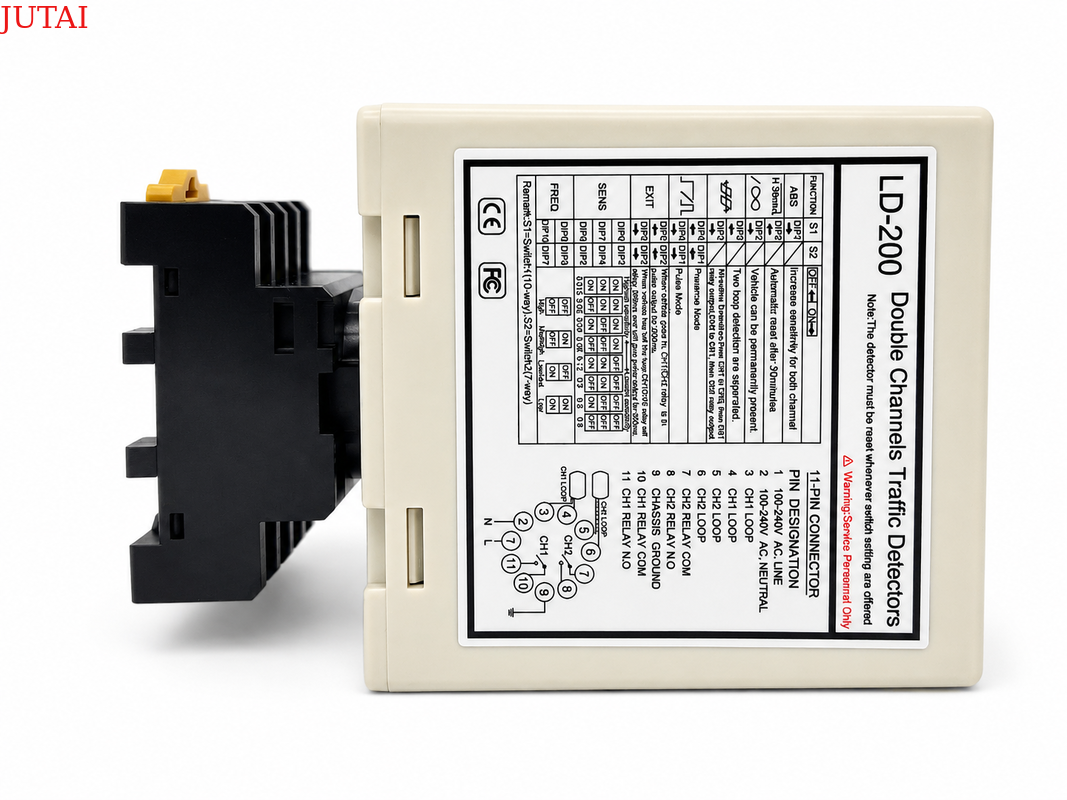

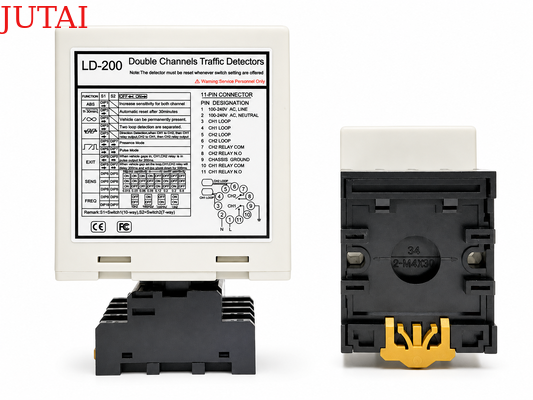

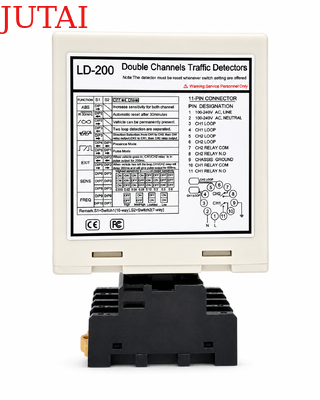

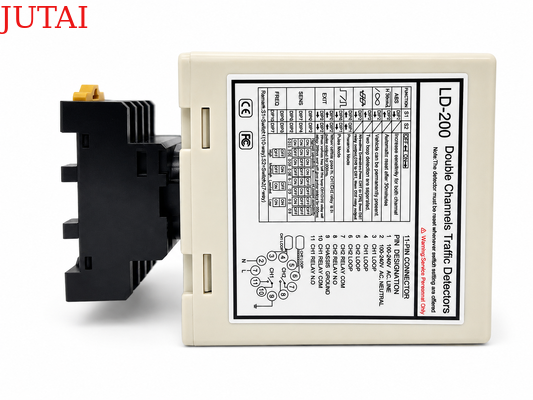

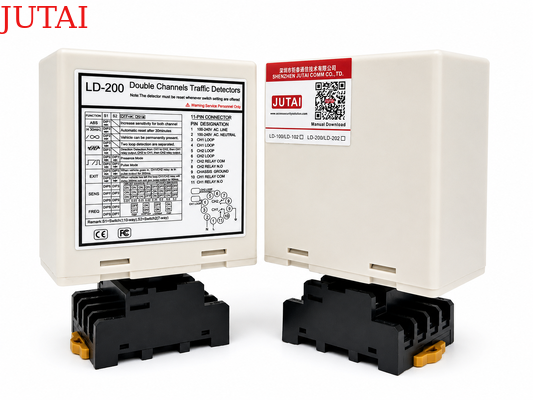

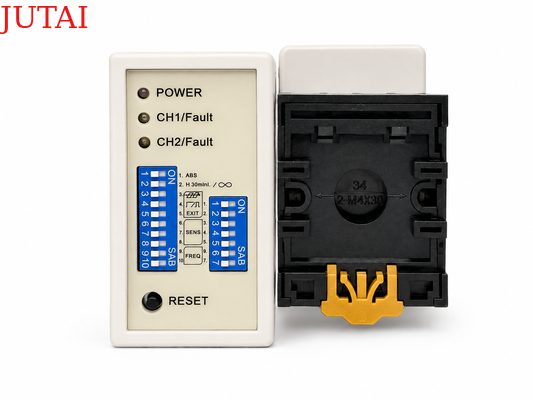

Detektor Loop Saluran Ganda untuk Gerbang Penghalang Parkir dengan Penyesuaian Sensitivitas 8 Tingkat dirancang untuk memberikan deteksi kendaraan yang presisi di pintu masuk dan keluar parkir otomatis. Dua saluran sensornya, CH1 dan CH2, dapat memantau loop induksi terpisah dan beroperasi baik secara independen atau dalam mode loop ganda terkoordinasi untuk pengenalan arah kendaraan. Pilihan rentang sensitivitas 8 tingkat dari 0,015% hingga 0,8% memungkinkan setiap saluran disesuaikan untuk dimensi loop, kondisi jalan, dan jenis kendaraan yang berbeda, membantu detektor merespons dengan andal terhadap mobil penumpang, truk, trailer, dan kendaraan lainnya. Dengan berbagai mode output untuk keberadaan kendaraan, pulsa masuk, pulsa keluar, dan deteksi arah, unit ini dapat menyediakan sinyal pemicu yang andal ke gerbang penghalang parkir, pengontrol akses, peralatan tiket, dan sistem manajemen kendaraan.Untuk instalasi di mana beberapa loop diposisikan berdekatan, detektor menyediakan

empat frekuensi operasi yang dapat disesuaikan untuk CH1 dan CH2, membantu mengurangi interferensi antar-loop dan menjaga operasi yang stabil. Automatic Sensitivity Boost (ASB) meningkatkan kontinuitas deteksi untuk trailer dan kendaraan ber-chassis tinggi, sementara pengaturan keberadaan permanen dan reset otomatis memberikan fleksibilitas untuk strategi kontrol parkir yang berbeda. Relay saluran independen, indikasi status dan kesalahan LED yang jelas, pemrograman sakelar DIP, dan rentang induktansi loop 20–2000 μH yang luas menyederhanakan komisioning dan pemeliharaan. Tersedia sebagai LD-200 dengan input 100–240 VAC dan LD-202 dengan input 12–24 V, detektor loop parkir saluran ganda ini adalah solusi praktis untuk otomatisasi gerbang penghalang, manajemen masuk/keluar kendaraan, kontrol akses parkir, dan aplikasi deteksi kendaraan cerdas lainnya.Fitur

• Detektor loop mendukung rentang deteksi yang luas dari 15 µH hingga 2000 µH, mengakomodasi berbagai ukuran dan konfigurasi loop untuk aplikasi serbaguna dalam berbagai skenario deteksi lalu lintas.
  • Rentang deteksi yang luas memungkinkan detektor loop kami mendeteksi semua jenis kendaraan, sepeda motor, mobil, truk super panjang, bus, dan sebagainya
  • 2. Samping Kompak
• Rumah yang ringkas dan direkayasa dengan baik menggabungkan semua persyaratan industri untuk fitur dan fungsionalitas, memungkinkan detektor ini dimasukkan ke dalam sistem deteksi lalu lintas yang ada.
  • 3. Kemampuan Diagnostik & Indikasi LED
• Kemampuan diagnostik yang komprehensif memungkinkan diagnosis yang akurat terhadap masalah loop dan instalasi dan ditunjukkan melalui status LED, memastikan kinerja optimal dan mengurangi waktu henti.
  • 4. Waktu Keberadaan yang Dapat Dipilih
• Output relay keberadaan dapat dipilih untuk membatasi output deteksi ke waktu tetap (lebih dari 30 menit) saat kendaraan tetap berada di loop, memberikan fleksibilitas dalam manajemen lalu lintas.
  • 5. Automatic Sensitivity Boost (ASB)
• Fitur ini secara andal mendeteksi kombinasi truk-trailer besar dan kendaraan ber-bak tinggi dengan secara otomatis meningkatkan sensitivitas ke maksimum saat kendaraan terdeteksi, memastikan identifikasi yang akurat.
  • 6. Kompensasi Pergeseran Lingkungan Otomatis
• Detektor loop (atau sensor lainnya) secara otomatis menyesuaikan dan mengkalibrasi diri terhadap perubahan kondisi lingkungan, menjaga akurasi dan stabilitas deteksi meskipun ada faktor cuaca dan lingkungan yang bervariasi.
  • 7. Pengaturan 17 Sakelar DIP
• Desain sakelar DIP pada cangkang membuat pengaturan detektor loop lebih mudah dan jelas, yang sangat ramah pengguna. Pengguna dapat mengatur semua fungsi terlebih dahulu lalu memasang detektor loop.
  • 8. Saluran Ganda Bekerja Secara Kooperatif atau Independen
• Detektor loop saluran ganda dapat digunakan sebagai dua versi saluran tunggal, Mendukung dua saluran deteksi independen.
  • Juga memungkinkan pemantauan simultan beberapa loop, detektor loop memiliki kemampuan untuk mengenali arah dalam aplikasi saluran tunggal, meningkatkan fleksibilitas dan akurasi deteksi kendaraan.
  • 9. Interferensi Anti-crosstalk.
• Melalui sakelar DIP, frekuensi detektor loop dapat disesuaikan untuk mencegah interferensi crosstalk yang disebabkan oleh pemasangan dua kumparan loop yang terlalu dekat.
  • Koneksi

Mode Keberadaan

• Berkedip Perlahan: Menunjukkan loop korsleting atau jumlah lilitan setelah loop tidak cukup.
• Berkedip Cepat: Menunjukkan loop terbuka atau terlalu banyak lilitan setelah loop.
• ❀Pemilihan Sensitivitas
• Berkedip Perlahan: Menunjukkan loop korsleting atau jumlah lilitan setelah loop tidak cukup.
• Berkedip Cepat: Menunjukkan loop terbuka atau terlalu banyak lilitan setelah loop.
• ❀Pemilihan Sensitivitas

• Pengguna dapat memilih 8 pengaturan berbeda dengan mengubah pengaturan sakelar DIP ke mode yang berbeda seperti pada tabel pengaturan sakelar DIP di bawah ini. Sakelar DIP 6, 7, dan 8 untuk pemilihan sensitivitas CH1 dengan 0,8 sebagai yang paling tidak sensitif dan 0,015 sebagai yang paling sensitif.
• Sakelar DIP 3, 4, dan 5 untuk pemilihan sensitivitas CH2 dengan 0,8 sebagai yang paling tidak sensitif dan 0,015 sebagai yang paling sensitif.
• ❀Sakelar1=S1: Pemilihan Fungsi Loop Saluran 1 (Sakelar DIP 10 Arah)

• (Sakelar1=S1)D3,D4,D5 dan (Sakelar2=S2)D1,D2 Pengaturan Fungsi Khusus

(Mode1,2,3 Deteksi Arah. Mode4,5,6 Mode normal, deteksi dua loop terpisah.)(Sakelar1=S1)D6 & D7 & D8 dan (Sakelar2=S2)D3 & D4 & D5 Pengaturan Pemilihan Sensitivitas CH1 dan CH2.

(Pilihan Delapan Tingkat)(Sakelar1=S1)D9 & D10 dan (Sakelar2=S2)D6,D7 Pengaturan Frekuensi (20 K hingga 100 KHz).

Tombol Reset:

Harap dicatat: LD-200 harus direset setiap kali perubahan pengaturan dilakukan pada sakelar DIP.Pemasangan Loop

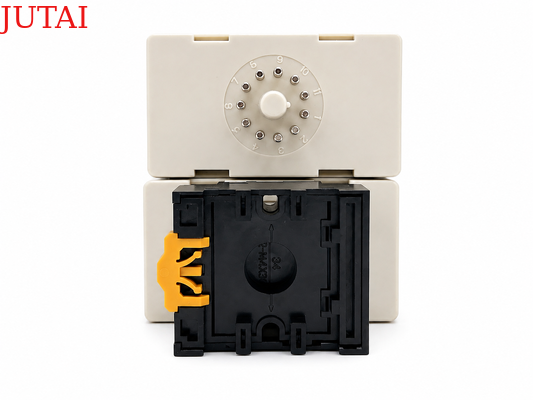

Saat pemasangan, harap jaga agar colokan dan soket produk dalam posisi vertikal

Pemecahan Masalah

LD-102	LD-200	LD-202	JTHT-11	Saluran Tunggal
12-24 V AC/DC Saluran Ganda	12-24 V AC/DC Saluran Ganda	12-24 V AV/DC Saluran Ganda	12-24 V AV/DC Kabel Loop	Kumparan Teflon 305 m LCR-MT
Multimeter
