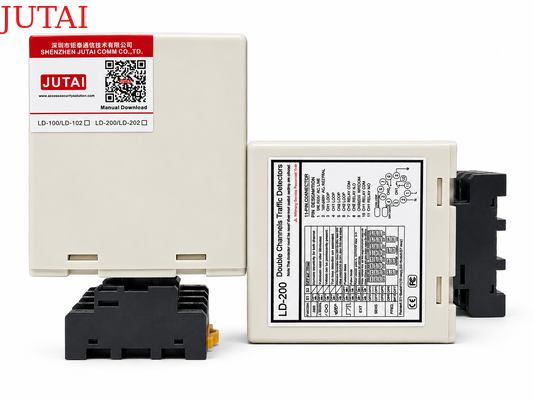

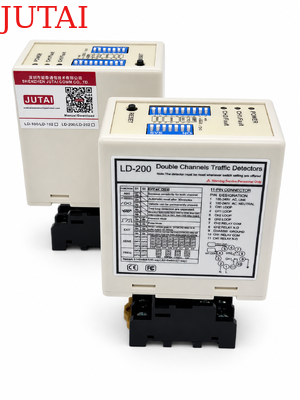

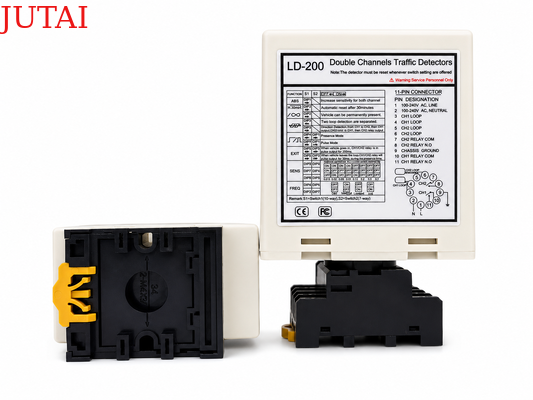

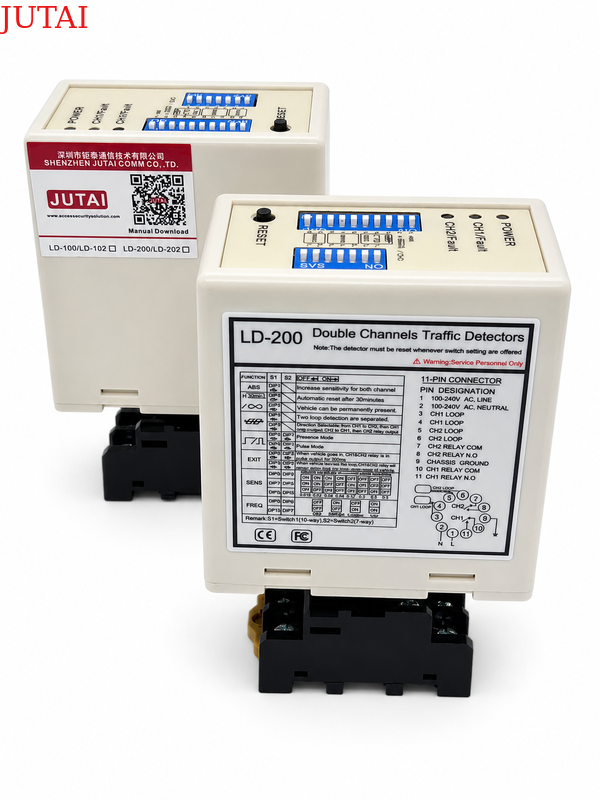

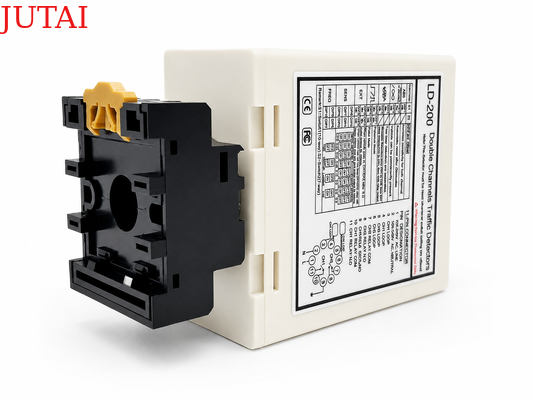

Detektor Loop Ganda untuk Pengenalan Arah Kendaraan dengan Deteksi CH1 dan CH2 Independen dirancang untuk aplikasi di mana dua zona deteksi perlu bekerja secara terpisah atau sebagai sistem penginderaan arah yang terkoordinasi. Dengan memantau urutan aktivasi CH1 dan CH2, detektor dapat menentukan arah perjalanan kendaraan dan memberikan keluaran yang sesuai untuk kontrol jalur masuk, keluar, atau dua arah. Ketika pengenalan arah tidak diperlukan, kedua saluran juga dapat beroperasi secara independen untuk deteksi keberadaan kendaraan atau keluaran pulsa. Arsitektur loop ganda yang fleksibel ini membuat unit ini cocok untuk penghalang parkir, gerbang geser, pintu masuk industri, sistem penghitungan kendaraan, jalur tol, dan aplikasi kontrol akses lainnya yang memerlukan pemisahan yang jelas antara dua area penginderaan.Untuk mendukung operasi yang stabil dalam berbagai kondisi lapangan, setiap saluran menawarkan penyesuaian sensitivitas dan frekuensinya sendiri, memungkinkan CH1 dan CH2 dikonfigurasi sesuai dengan ukuran loop yang berbeda, respons kendaraan, atau lingkungan instalasi. Detektor mendukung

8 tingkat sensitivitas, empat pengaturan frekuensi yang dapat dipilih, rentang induktansi loop 20–2000 μH, deteksi keberadaan permanen, reset otomatis, dan Automatic Sensitivity Boost (ASB)untuk meningkatkan deteksi truk, trailer, dan kendaraan ber-chassis tinggi. Output relai independen dan indikator saluran khusus memberikan umpan balik kontrol dan diagnostik yang jelas, sementara pemrograman sakelar DIP membuat pengaturan menjadi mudah selama instalasi. Denganversi LD-200 100–240 VACdanLD-202 12–24 Vtersedia, detektor kendaraan loop ganda ini menyediakan solusi serbaguna untuk pengenalan arah kendaraan, pemantauan saluran independen, dan kontrol akses lalu lintas otomatis.Fitur

• Detektor loop mendukung rentang deteksi yang luas dari 15 µH hingga 2000 µH, mengakomodasi berbagai ukuran dan konfigurasi loop untuk aplikasi serbaguna dalam skenario deteksi lalu lintas yang berbeda.
  • Rentang deteksi yang luas memungkinkan detektor loop kami untuk mendeteksi semua jenis kendaraan, sepeda motor, mobil, truk ultra panjang, bus, dan sebagainya
  • 2. Samping Kompak
• Rumah yang ringkas dan direkayasa dengan baik menggabungkan semua persyaratan industri untuk fitur dan fungsionalitas, memungkinkan detektor ini untuk dimasukkan ke dalam sistem deteksi lalu lintas yang ada.
  • 3. Kemampuan Diagnostik & Indikasi LED
• Kemampuan diagnostik yang komprehensif memungkinkan diagnosis yang akurat terhadap masalah loop dan instalasi dan ditampilkan melalui status LED, memastikan kinerja optimal dan mengurangi waktu henti.
  • 4. Waktu Keberadaan yang Dapat Dipilih
• Output relai keberadaan dapat dipilih untuk membatasi output deteksi ke waktu tetap (lebih dari 30 menit) saat kendaraan tetap berada di loop, memberikan fleksibilitas dalam manajemen lalu lintas.
  • 5. Automatic Sensitivity Boost (ASB)
• Fitur ini secara andal mendeteksi kombinasi truk-trailer besar dan kendaraan ber-dek tinggi dengan secara otomatis meningkatkan sensitivitas ke maksimum saat kendaraan terdeteksi, memastikan identifikasi yang akurat.
  • 6. Kompensasi Pergeseran Lingkungan Otomatis
• Detektor loop (atau sensor lainnya) secara otomatis menyesuaikan dan mengkalibrasi diri terhadap perubahan kondisi lingkungan, menjaga akurasi dan stabilitas deteksi meskipun ada variasi cuaca dan faktor lingkungan.

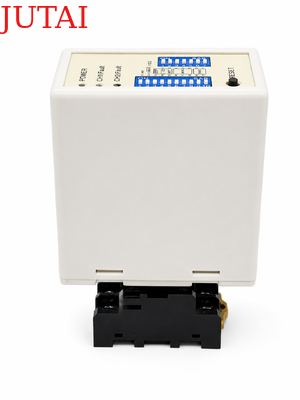

  • 7. Pengaturan 17 Sakelar DIP
• Desain sakelar DIP pada cangkang membuat pengaturan detektor loop lebih mudah dan jelas, yang sangat ramah pengguna bagi pengguna. Pengguna dapat mengatur semua fungsi terlebih dahulu lalu memasang detektor loop.
  • 8. Saluran Ganda Bekerja Secara Kooperatif atau Independen
• Detektor loop saluran ganda dapat digunakan sebagai dua versi saluran tunggal, Mendukung dua saluran deteksi independen.
  • Juga memungkinkan pemantauan simultan beberapa loop, detektor loop memiliki kemampuan untuk mengenali arah dalam aplikasi saluran tunggal, meningkatkan fleksibilitas dan akurasi deteksi kendaraan.
  • 9. Interferensi Anti-crosstalk.
• Melalui sakelar DIP, frekuensi detektor loop dapat disesuaikan untuk mencegah interferensi crosstalk yang disebabkan oleh pemasangan dua kumparan loop yang terlalu dekat.
  • Koneksi

Mode Keberadaan

• Berkedip Perlahan: Menunjukkan loop korsleting atau jumlah lilitan setelah loop tidak mencukupi.
• Berkedip Cepat: Menunjukkan loop terbuka atau terlalu banyak lilitan setelah loop.
• ❀Pemilihan Sensitivitas
• Berkedip Perlahan: Menunjukkan loop korsleting atau jumlah lilitan setelah loop tidak mencukupi.
• Berkedip Cepat: Menunjukkan loop terbuka atau terlalu banyak lilitan setelah loop.
• ❀Pemilihan Sensitivitas

• Pengguna dapat memilih 8 pengaturan berbeda dengan mengubah pengaturan sakelar DIP ke mode yang berbeda seperti dalam tabel pengaturan sakelar DIP di bawah ini. Sakelar DIP 6, 7, dan 8 untuk pemilihan sensitivitas CH1 dengan 0,8 sebagai yang paling tidak sensitif dan 0,015 sebagai yang paling sensitif.
• Sakelar DIP 3, 4, dan 5 untuk pemilihan sensitivitas CH2 dengan 0,8 sebagai yang paling tidak sensitif dan 0,015 sebagai yang paling sensitif.
• ❀Sakelar1=S1: Pemilihan Fungsi Loop Saluran 1 (Sakelar DIP 10 Arah)

• (Sakelar1=S1)D3,D4,D5 dan (Sakelar2=S2)D1,D2 Pengaturan Fungsi Khusus

(Mode1,2,3 Deteksi Arah. Mode4,5,6 Mode normal, deteksi dua loop terpisah.)(Sakelar1=S1)D6 & D7 & D8 dan (Sakelar2=S2)D3 & D4 & D5 Pengaturan Pemilihan Sensitivitas CH1 dan CH2.

(Delapan Pilihan Tingkat)(Sakelar1=S1)D9 & D10 dan (Sakelar2=S2)D6,D7 Pengaturan Frekuensi (20 K hingga 100 KHz).

Tombol Reset:

Harap dicatat: LD-200 harus direset setiap kali perubahan pengaturan dilakukan pada sakelar DIP.Instalasi Loop

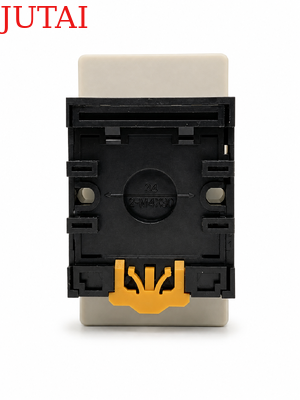

Saat pemasangan, harap jaga agar steker dan soket produk dalam posisi vertikal

Pemecahan Masalah

LD-102	LD-200	LD-202	JTHT-11	Saluran Tunggal
12-24 V AC/DC Saluran Ganda	12-24 V AC/DC Saluran Ganda	12-24 V AV/DC Saluran Ganda	12-24 V AV/DC Kabel Loop	Kumparan Teflon 305 m LCR-MT
Multimeter
