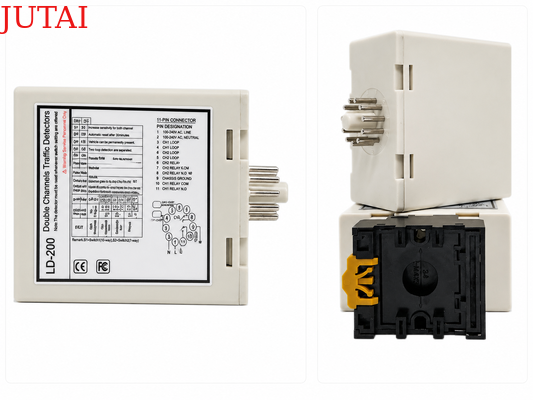

Detektor Loop Kendaraan Saluran Ganda untuk Kontrol Masuk Keluar yang Akurat dengan 6 Mode Operasi dirancang untuk fasilitas parkir dan proyek kontrol akses yang memerlukan logika deteksi kendaraan yang lebih fleksibel daripada detektor loop tunggal konvensional. Dengan dua saluran penginderaan yang bekerja melalui CH1 dan CH2, perangkat dapat menganalisis urutan aktivasi loop untuk menentukan pergerakan kendaraan dan memberikan respons relai yang sesuai untuk berbagai skenario lalu lintas. enam mode operasi yang dapat dipilih mencakup deteksi arah, pemantauan keberadaan independen, pulsa masuk kendaraan, dan fungsi pulsa keluar kendaraan, memungkinkan satu detektor untuk beradaptasi dengan pintu masuk parkir, jalur keluar, gerbang penghalang, gerbang geser, stasiun tol, titik akses industri, dan sistem penghitungan kendaraan. Output saluran independen juga mempermudah integrasi dengan pengontrol parkir, operator gerbang, perangkat peringatan, dan peralatan otomatisasi lalu lintas lainnya.Untuk tata letak jalan dan jenis kendaraan yang berbeda, detektor menyediakan

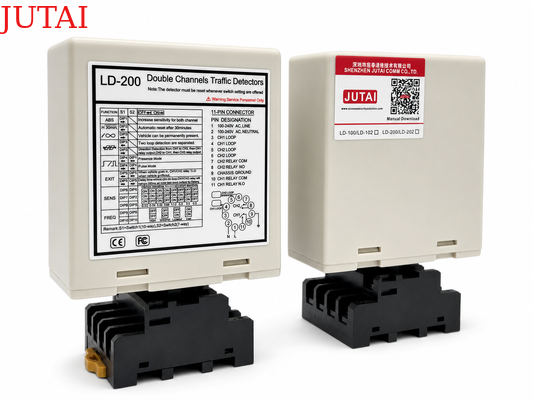

penyesuaian sensitivitas 8 tingkat independen, empat pengaturan frekuensi yang dapat dipilih, dan rentang induktansi loop 20–2000 μH, memungkinkan pemasang untuk mengoptimalkan setiap saluran sesuai dengan konfigurasi loop dan kondisi lokasi. Fungsi Automatic Sensitivity Boost (ASB) bawaan meningkatkan deteksi berkelanjutan truk, trailer, dan kendaraan berchassis tinggi, sementara pengaturan keberadaan permanen dan reset otomatis memberikan fleksibilitas tambahan untuk aplikasi tinggal lama atau lalu lintas tinggi. Indikator LED CH1 dan CH2 menawarkan umpan balik visual yang jelas untuk keberadaan kendaraan dan kesalahan loop, dan konfigurasi sakelar DIP memungkinkan mode operasi, sensitivitas, dan frekuensi disesuaikan dengan cepat selama commissioning. Tersedia dalam versi LD-200 100–240 VAC dan LD-202 12–24 V, detektor loop kendaraan saluran ganda ini memberikan solusi praktis dan andal untuk kontrol masuk/keluar yang presisi dan otomatisasi parkir modern.Fitur

• Detektor loop mendukung rentang deteksi yang luas dari 15 µH hingga 2000 µH, mengakomodasi berbagai ukuran dan konfigurasi loop untuk aplikasi serbaguna dalam berbagai skenario deteksi lalu lintas.
  • Rentang deteksi yang luas memungkinkan detektor loop kami untuk mendeteksi semua jenis kendaraan, sepeda motor, mobil, truk ultra panjang, bus, dan sebagainya
  • 2. Samping Kompak
• Rumah yang ringkas dan direkayasa dengan baik menggabungkan semua persyaratan industri untuk fitur dan fungsionalitas, memungkinkan detektor ini untuk dimasukkan ke dalam sistem deteksi lalu lintas yang ada.
  • 3. Kemampuan Diagnostik & Indikasi LED
• Kemampuan diagnostik yang komprehensif memungkinkan diagnosis yang akurat terhadap masalah loop dan instalasi dan ditampilkan melalui status LED, memastikan kinerja optimal dan mengurangi waktu henti.
  • 4. Waktu Keberadaan yang Dapat Dipilih
• Output relai keberadaan dapat dipilih untuk membatasi output deteksi ke waktu tetap (lebih dari 30 menit) saat kendaraan tetap berada di loop, memberikan fleksibilitas dalam manajemen lalu lintas.
  • 5. Automatic Sensitivity Boost (ASB)
• Fitur ini secara andal mendeteksi kombinasi truk-trailer besar dan kendaraan berdek tinggi dengan secara otomatis meningkatkan sensitivitas ke maksimum saat kendaraan terdeteksi, memastikan identifikasi yang akurat.
  • 6. Kompensasi Pergeseran Lingkungan Otomatis
• Detektor loop (atau sensor lainnya) secara otomatis menyesuaikan dan mengkalibrasi diri terhadap perubahan kondisi lingkungan, menjaga akurasi dan stabilitas deteksi meskipun ada faktor cuaca dan lingkungan yang bervariasi.

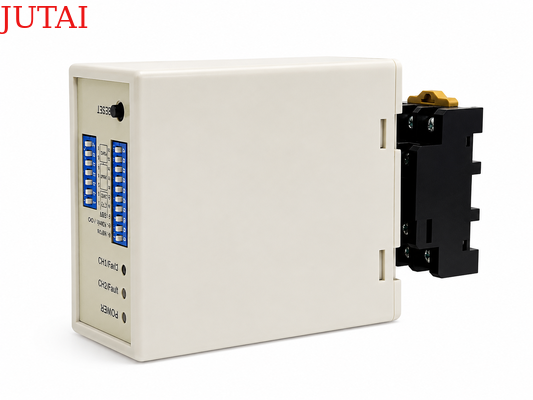

  • 7. Pengaturan 17 Sakelar Dip
• Desain sakelar dip pada cangkang membuat pengaturan detektor loop lebih mudah dan jelas, yang sangat ramah pengguna. Pengguna dapat mengatur semua fungsi terlebih dahulu lalu memasang detektor loop.
  • 8. Saluran Ganda Bekerja Bersama atau Independen
• Detektor loop saluran ganda dapat digunakan sebagai dua versi saluran tunggal, Mendukung dua saluran deteksi independen.
  • Juga memungkinkan pemantauan simultan beberapa loop, detektor loop memiliki kemampuan untuk mengenali arah dalam aplikasi saluran tunggal, meningkatkan fleksibilitas dan akurasi deteksi kendaraan.
  • 9. Interferensi Anti-crosstalk.
• Melalui sakelar dip, frekuensi detektor loop dapat disesuaikan untuk mencegah interferensi crosstalk yang disebabkan oleh pemasangan dua kumparan loop yang terlalu dekat.
  • Koneksi

Mode Keberadaan

• Berkedip Perlahan: Menunjukkan loop korsleting atau jumlah lilitan setelah loop tidak mencukupi.
• Berkedip Cepat: Menunjukkan loop terbuka atau terlalu banyak lilitan setelah loop.
• ❀Pemilihan Sensitivitas
• Berkedip Perlahan: Menunjukkan loop korsleting atau jumlah lilitan setelah loop tidak mencukupi.
• Berkedip Cepat: Menunjukkan loop terbuka atau terlalu banyak lilitan setelah loop.
• ❀Pemilihan Sensitivitas

• Pengguna dapat memilih 8 pengaturan berbeda dengan mengubah pengaturan sakelar dip ke mode yang berbeda seperti dalam tabel pengaturan sakelar dip di bawah ini. Sakelar dip 6, 7, dan 8 untuk pemilihan sensitivitas CH1 dengan 0,8 sebagai yang paling tidak sensitif dan 0,015 sebagai yang paling sensitif.
• Sakelar dip 3, 4, dan 5 untuk pemilihan sensitivitas CH2 dengan 0,8 sebagai yang paling tidak sensitif dan 0,015 sebagai yang paling sensitif.
• ❀Sakelar1=S1: Pemilihan Fungsi Loop Saluran 1 (Sakelar Dip 10 Arah)

• (Sakelar1=S1)D3,D4,D5 dan (Sakelar2=S2)D1,D2 Pengaturan Fungsi Khusus

(Mode1,2,3 Deteksi Arah. Mode4,5,6 Mode normal, deteksi dua loop terpisah.)(Sakelar1=S1)D6 & D7 & D8 dan (Sakelar2=S2)D3 & D4 & D5 Pengaturan Pemilihan Sensitivitas CH1 dan CH2.

(Pilihan Delapan Tingkat)(Sakelar1=S1)D9 & D10 dan (Sakelar2=S2)D6,D7 Pengaturan Frekuensi (20 K hingga 100 KHz).

Tombol Reset:

Harap dicatat: LD-200 harus direset setiap kali perubahan pengaturan dilakukan pada sakelar Dip.Pemasangan Loop

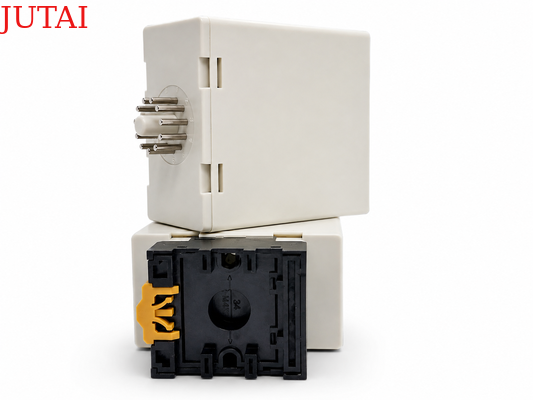

Saat pemasangan, harap jaga agar colokan dan soket produk dalam arah vertikal

Pemecahan Masalah

LD-102	LD-200	LD-202	JTHT-11	Saluran Tunggal

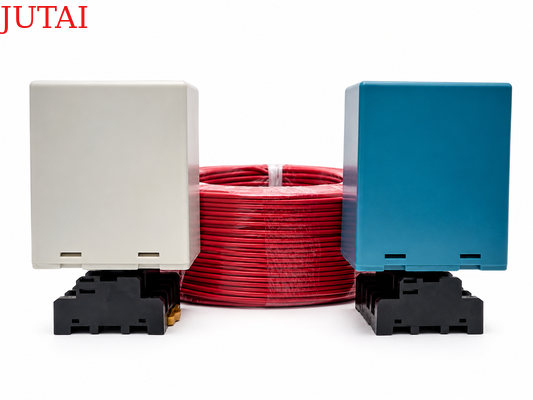

12-24 V AC/DC Saluran Ganda	12-24 V AC/DC Saluran Ganda	12-24 V AV/DC Saluran Ganda	12-24 V AV/DC Kabel Loop	Kumparan Teflon 305 m LCR-MT
Multimeter
