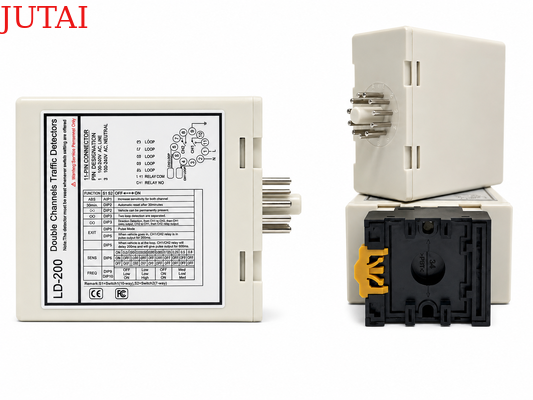

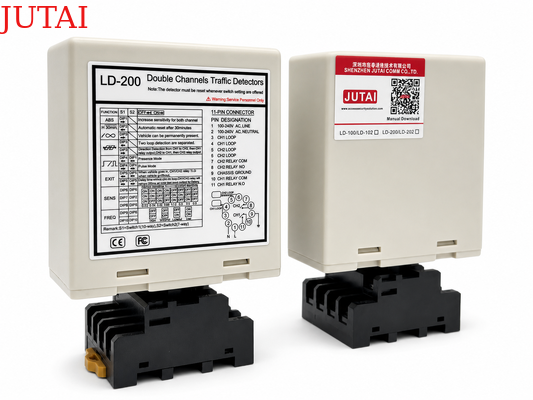

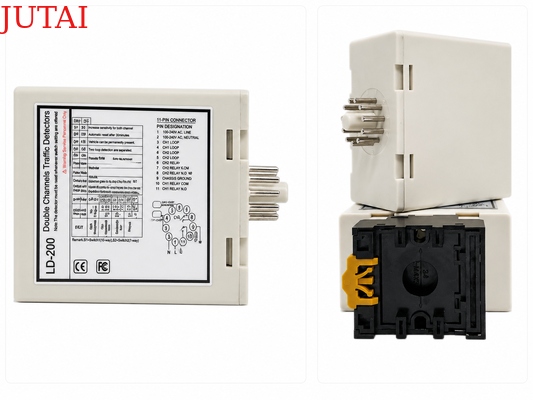

PeraturanDetektor loop kendaraan dual channel untuk deteksi arah dengan output relay independenDirancang untuk kontrol akses parkir, sistem gerbang penghalang, gerbang geser, manajemen lalu lintas, dan aplikasi lain yang membutuhkan kehadiran kendaraan yang akurat dan deteksi arah perjalanan.Dilengkapi dengan dua saluran independen, CH1 dan CH2, detektor dapat terhubung ke dua loop induksi secara bersamaan dan menentukan arah gerak kendaraan sesuai urutan di mana loop dipicu.Setiap saluran menyediakan output relay independen, memungkinkan integrasi yang fleksibel dengan gerbang penghalang, pengontrol akses, konter kendaraan, sistem pembayaran parkir, lampu lalu lintas, dan peralatan otomatisasi lainnya.Dengan beberapa mode operasi yang dapat dipilih, detektor dapat mendukung pengenalan arah, deteksi keberadaan kendaraan yang independen, output pulsa masuk kendaraan, dan output pulsa keluar kendaraan untuk persyaratan kontrol yang berbeda.

Untuk operasi yang dapat diandalkan dalam lingkungan deteksi kendaraan yang menuntut, detektor loop saluran ganda menawarkanPengaturan sensitivitas independen 8 tingkat, empat frekuensi operasi yang dapat dipilih, rentang induktansi loop 20 ‰ 2000 μH yang luas, deteksi kehadiran permanen, reset otomatis,dan Sensitivitas Automatic Boost (ASB)Fungsi ASB meningkatkan deteksi stabil truk, trailer, kendaraan articulated, dan kendaraan chassis tinggi,sementara pengaturan frekuensi independen membantu mengurangi interferensi antara loop berdekatan. Indikator status dan kesalahan LED menyederhanakan instalasi dan pemecahan masalah, dan konfigurasi saklar DIP memungkinkan penginstal untuk dengan cepat menyesuaikan mode operasi, sensitivitas, dan frekuensi di lokasi.Dengan pilihan daya fleksibel LD-200 100~240 VAC dan LD-202 12~24 V, inidetektor loop kendaraan dual channelmenyediakan solusi yang dapat diandalkan untuk pintu masuk dan pintu keluar parkir, gerbang otomatis, kontrol akses industri, penghitungan kendaraan, sistem jembatan berat, stasiun tol, dan manajemen lalu lintas cerdas.

• 1. 15-2000 μh Jangkauan deteksi
  • Detektor loop mendukung rentang deteksi yang luas dari 15 μH hingga 2000 μH, mengakomodasi berbagai ukuran loop dan konfigurasi untuk aplikasi serbaguna dalam skenario deteksi lalu lintas yang berbeda.
  • Jangkauan deteksi yang luas memungkinkan detektor loop kami untuk mendeteksi semua jenis kendaraan, sepeda motor, mobil, truk ultra panjang, bus dan sebagainya
• 2Sisi kompak.
  • Rumah yang kompak dan dirancang dengan baik menggabungkan semua persyaratan industri untuk fitur dan fungsionalitas, memungkinkan detektor ini untuk dimasukkan ke dalam setiap sistem deteksi lalu lintas yang ada.

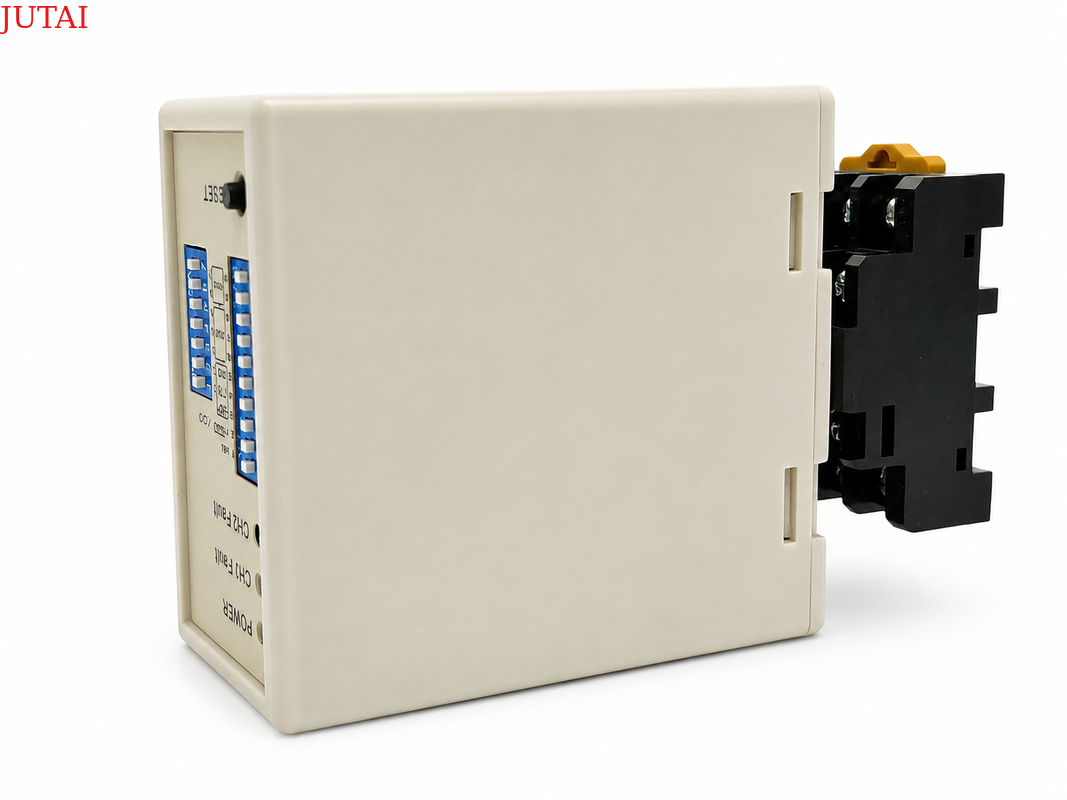

• 3. Kemampuan Diagnostik & LED Indikasi
  • Kemampuan diagnostik yang komprehensif memungkinkan diagnosis yang akurat dari masalah loop dan instalasi dan menunjukkan melalui keadaan LED, memastikan kinerja yang optimal dan mengurangi waktu henti.
• 4. Waktu Kehadiran yang dapat dipilih
  • Output relay kehadiran dapat dipilih untuk membatasi output deteksi ke waktu yang ditetapkan (lebih dari 30 menit) sementara kendaraan tetap berada di loop, memberikan fleksibilitas dalam manajemen lalu lintas.
• 5. Sensitivitas Otomatis Boost (ASB)
  • Fitur ini dapat mendeteksi kombinasi truk-trel yang besar dan kendaraan dengan tempat tidur tinggi dengan otomatis meningkatkan sensitivitas ke maksimum pada deteksi kendaraan, memastikan identifikasi yang akurat.
• 6Kompensasi Drifting Lingkungan Otomatis
  • Detektor loop (atau sensor lainnya) secara otomatis menyesuaikan dan mengkalibrasi diri mereka sendiri terhadap perubahan kondisi lingkungan,mempertahankan akurasi dan stabilitas deteksi meskipun cuaca dan faktor lingkungan yang bervariasi.
• 7. 17 Pengaturan Dip Switch
  • Desain dip swich pada cangkang membuat pengaturan detektor loop lebih mudah dan jelas, yang sangat user-friendly bagi pengguna.Pengguna dapat mengatur semua fungsi pertama dan kemudian menginstal detektor loop.
• 8Saluran ganda bekerja secara kooperatif atau independen.
  • Detektor loop saluran ganda dapat digunakan sebagai dua versi saluran tunggal, Mendukung dua saluran deteksi independen.
  • Juga memungkinkan untuk pemantauan simultan dari beberapa loop, detektor loop memiliki kemampuan untuk mengenali arah dalam aplikasi saluran tunggal.meningkatkan fleksibilitas dan akurasi deteksi kendaraan.
• 9- Interferensi anti-crosstalk.
  • Melalui dip Switch, frekuensi detektor loop dapat disesuaikan untuk mencegah interferensi crosstalk yang disebabkan oleh pemasangan dua kumparan loop yang terlalu dekat.

Detektor seri LD-200 dapat dikonfigurasi untuk salah satu mode berikut:

• CH1 Detecting Led:Continuously On: Menunjukkan deteksi kendaraan.
• Berkedip perlahan: Menunjukkan loop adalah sirkuit pendek atau jumlah tikungan setelah loop tidak cukup.
• Berkedip cepat: Menunjukkan loop adalah sirkuit terbuka atau terlalu banyak tikungan setelah loop.
• CH2 Detecting Led:Continuously On: Menunjukkan deteksi kendaraan.
• Berkedip perlahan: Menunjukkan loop adalah sirkuit pendek atau jumlah tikungan setelah loop tidak cukup.
• Berkedip cepat: Menunjukkan loop adalah sirkuit terbuka atau terlalu banyak tikungan setelah loop.

• Sensitivitas dan frekuensi loop dapat disesuaikan dengan pengaturan switch dip 7 arah dan switch dip 10 arah.
• Pengguna dapat memilih 8 pengaturan yang berbeda dengan mengubah pengaturan dip-switch ke mode yang berbeda seperti dalam tabel pengaturan dip-switch di bawah ini.8 adalah yang paling tidak sensitif dan 0.015 menjadi yang paling sensitif.
• Dip switch 3, 4 dan 5 untuk pemilihan sensitivitas CH2 dengan 0,8 yang paling sensitif dan 0,015 yang paling sensitif.

• (Switch 1) DIP1 & DIP2 Sensitivitas Khusus Peningkatan Untuk Kedua Trailer (Kedua Saluran)

(Switch1=S1) D3,D4,D5 dan ((Switch2=S2) D1,D2 Mengatur Fungsi Khusus(Mode 1,2,3 Deteksi arah, Mode 4,5,6 Mode normal, dua deteksi loop dipisahkan.)

(Switch1=S1) D6 & D7 & D8 dan (Switch2=S2) D3 & D4 & D5 Pengaturan CH1 dan CH2 Sensitivitas Pilihan.(Delapan Tingkat Pilihan)

(Switch1=S1) D9 & D10 dan (Switch2=S2) D6,D7 Frekuensi pengaturan (20 K sampai 100 KHz).

Tombol Reset:Harap dicatat: LD-200 harus diatur ulang setiap kali perubahan pengaturan dilakukan pada saklar dip.

Lompatan disegel menggunakan senyawa epoksi hitam atau mastik bitumen panas untuk berbaur dengan permukaan jalan.

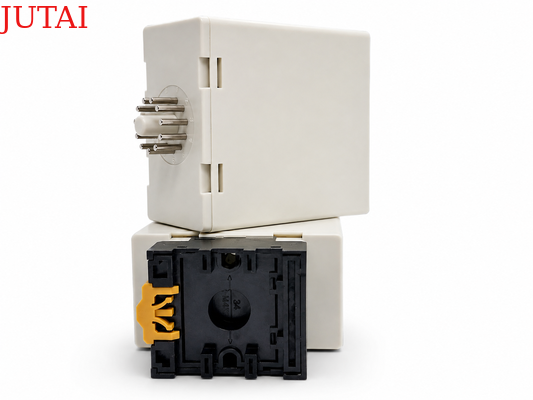

Saat pemasangan, silakan menjaga produk colokan dan soket di arah vertikal

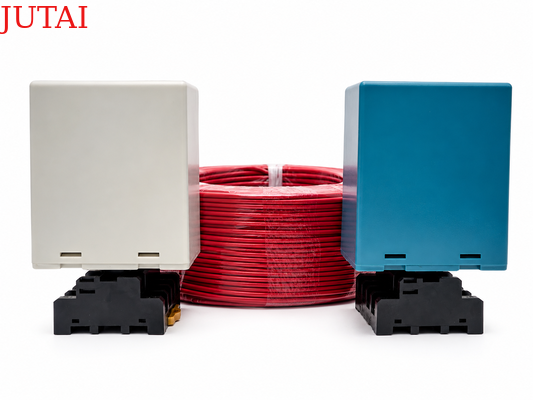

LD-100	LD-102	LD-200	LD-202	JTHT-11
Saluran tunggal 100-240 V AC	Saluran tunggal 12-24 V AC/DC	Saluran ganda 100-240 V AC	Saluran ganda 12-24 V AV/DC	Kabel loop 305 m Teflon coil
LCR-MT
Multimeter
