• 1. Rentang Deteksi 15-2000 μH
  • Detektor loop mendukung rentang deteksi yang luas dari 15 μH hingga 2000 μH, mengakomodasi berbagai ukuran dan konfigurasi loop untuk aplikasi serbaguna dalam skenario deteksi lalu lintas yang berbeda. Rentang deteksi yang luas memungkinkan detektor loop kami untuk mendeteksi semua jenis kendaraan, sepeda motor, mobil, truk ultra panjang, bus, dan sebagainya.
• 2. Sisi Kompak
  • Rumah yang ringkas dan direkayasa dengan baik menggabungkan semua persyaratan industri untuk fitur dan fungsionalitas, memungkinkan detektor ini untuk dimasukkan ke dalam sistem deteksi lalu lintas yang ada.
• 3. Kemampuan Diagnostik LED
  • Kemampuan diagnostik yang komprehensif memungkinkan diagnosis yang akurat terhadap masalah loop dan pemasangan, dan ditampilkan melalui LED, memastikan kinerja optimal dan mengurangi waktu henti.
• 4. Waktu Kehadiran yang Dapat Dipilih
  • Keluaran relai kehadiran dapat dipilih untuk membatasi keluaran deteksi ke waktu tetap (lebih dari 30 menit) selama kendaraan tetap berada di atas loop, memberikan fleksibilitas dalam manajemen lalu lintas.
• 5. Waktu Kehadiran Loop
  • Interferensi antara detektor loop yang berdekatan dapat diidentifikasi melalui indikasi integral dan dihilangkan dengan menyesuaikan pengaturan frekuensi, memastikan operasi yang andal.
• 6. Dua Relai Keluaran Terpisah
  • Relai Kehadiran A: Memberikan keluaran kehadiran dan dapat diperpanjang selama 0, 2, 5, 8, 10, 15, 20, atau 30 detik, dapat diprogram dengan sakelar DIP eksternal 10 arah.
  • Relai Pulsa B: Dapat diprogram dengan sakelar DIP eksternal 10 arah, ia menawarkan keluaran kehadiran, pulsa saat masuk, pulsa saat keluar, atau keluaran gagal, meningkatkan fleksibilitas deteksi.
• 7. Automatic Sensitivity Boost (ASB)
  • Fitur ini secara andal mendeteksi kombinasi truk-trailer besar dan kendaraan ber-chassis tinggi dengan secara otomatis meningkatkan sensitivitas ke maksimum saat kendaraan terdeteksi, memastikan identifikasi yang akurat.
• 8. Kompensasi Pergeseran Lingkungan Otomatis
  • Detektor loop (atau sensor lainnya) secara otomatis menyesuaikan dan mengkalibrasi diri terhadap perubahan kondisi lingkungan, menjaga akurasi dan stabilitas deteksi meskipun ada faktor cuaca dan lingkungan yang bervariasi.
• 9. 10 Sakelar DIP
  • Desain sakelar DIP pada cangkang membuat pengaturan detektor loop lebih mudah dan jelas, yang sangat ramah pengguna. Pengguna dapat mengatur semua fungsi terlebih dahulu lalu memasang detektor loop.
• 10. Interferensi Anti-crosstalk.
  • Melalui sakelar DIP, frekuensi detektor loop dapat disesuaikan untuk mencegah interferensi crosstalk yang disebabkan oleh pemasangan dua kumparan loop yang terlalu dekat.

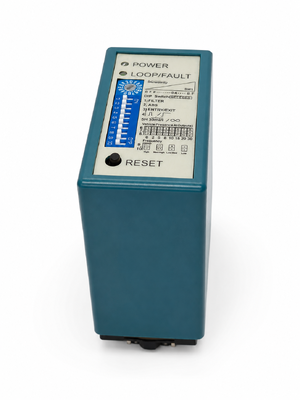

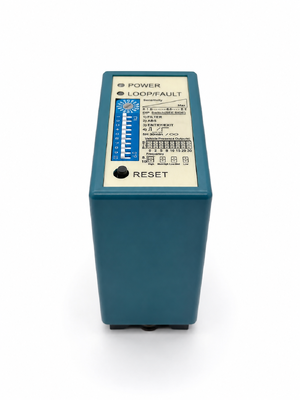

(1) LED Daya: LED Daya MERAH Menunjukkan “Daya Menyala”

• LED Deteksi: Menyala Terus Menerus: Menunjukkan deteksi kendaraan.
• Berkedip lambat: Menunjukkan loop korsleting atau jumlah lilitan setelah loop tidak mencukupi.
• Berkedip cepat: Menunjukkan loop terbuka atau terlalu banyak lilitan setelah loop.

• Sensitivitas loop dapat disesuaikan dengan trimpot berlabel “Sensitivitas”. Pengguna dapat memilih 16 pengaturan berbeda dengan memutar trimpot, di mana 0 adalah yang paling tidak sensitif dan “F” adalah yang paling sensitif.



1. Pengaturan DIP 1 & DIP 2 Fungsi Khusus

2. Pengaturan DIP 3 & DIP 4 Keluaran Relai B

3. Pengaturan DIP 5 Reset Otomatis

4. Pengaturan DIP 6 & DIP 7 & DIP 8 Penundaan Relai A

5. Pengaturan DIP 9 & DIP 10 Frekuensi (40 K hingga 100 KHz). Digunakan untuk menghindari interferensi

• Dalam aplikasi, di mana dua atau lebih detektor loop dan loop sensor telah dipasang, atur satu detektor ke frekuensi tinggi dan yang lain ke frekuensi rendah untuk meminimalkan efek crosstalk antara kedua sistem (Loop sensor dan detektor harus ditempatkan setidaknya berjarak 2m).
• Tombol Reset: Harap dicatat: LD-100 harus direset setiap kali perubahan pengaturan dilakukan pada sakelar Dip.

• Pasang detektor dalam penutup tahan cuaca.
• Detektor harus sedekat mungkin dengan loop sensor.
• Detektor harus selalu dipasang jauh dari medan magnet yang kuat.
• Hindari menjalankan kabel tegangan tinggi di dekat detektor loop.
• Jangan memasang detektor pada objek yang bergetar.

• Ketika kotak kontrol dipasang dalam jarak 10 meter dari loop, kabel normal dapat digunakan untuk menghubungkan kotak kontrol ke loop. Lebih dari 10 meter memerlukan penggunaan kabel berpelindung 2 inti. Jangan melebihi jarak 30 meter antara kotak kontrol dan loop.



Loop disegel menggunakan senyawa epoksi hitam “cepat kering” atau mastik bitumen panas agar menyatu dengan permukaan jalan.
