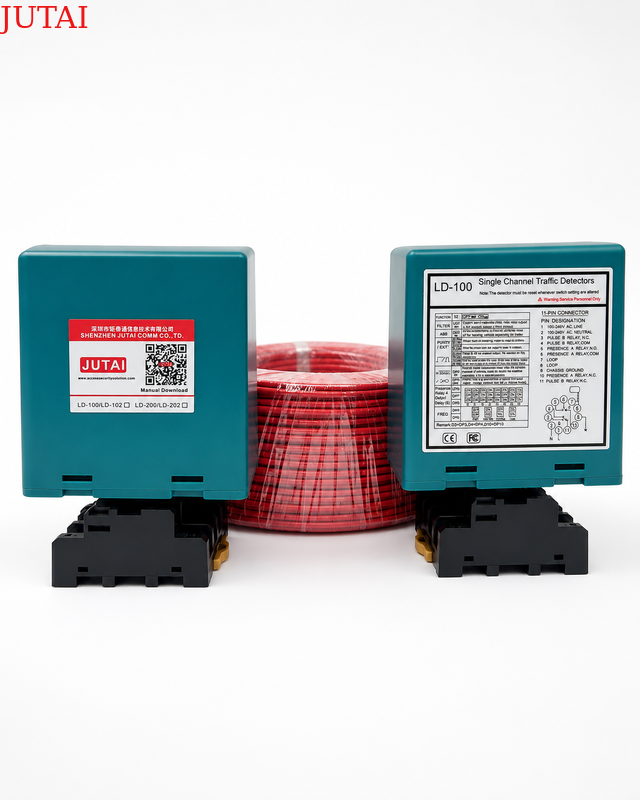

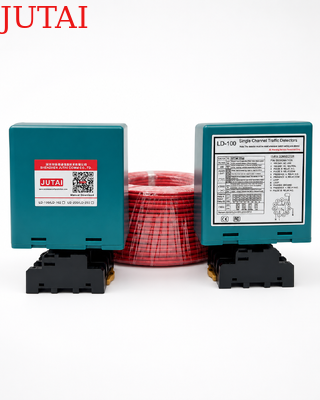

Dirancang untuk pengendalian akses parkir terintegrasi, sensor detektor loop kendaraan ini memberikan deteksi kendaraan yang dapat diandalkan untuk gerbang penghalang, kamera LPR, dispenser tiket, dan sistem manajemen parkir.Ini bekerja dengan loop induksi yang dipasang di bawah permukaan jalan dan mendeteksi perubahan induktansi loop ketika kendaraan memasuki, tetap berada di dalam, atau meninggalkan area sensing.Detektor kemudian mengirim sinyal relay ke peralatan yang terhubung, membantu mengotomatiskan kendaraan masuk, keluar, kontrol keamanan, dan aliran kerja transaksi.

Untuk aplikasi gerbang penghalang, detektor dapat menghasilkan sinyal pemicu ketika kendaraan tiba dan memberikan output kehadiran terus menerus sementara kendaraan tetap di atas loop.Hal ini memungkinkan pengontrol penghalang untuk membuka pada waktu yang tepat dan membantu mencegah lengan boom dari menutup sebelum kendaraan telah sepenuhnya membersihkan area yang dilindungiPenundaan pelepasan relay yang dapat disesuaikan dari 0 hingga 30 detik memberikan fleksibilitas tambahan untuk kontrol gerbang yang terbuka, penutupan tertunda, dan perjalanan kendaraan yang jaraknya dekat.

Ketika terhubung ke kamera LPR, detektor dapat memicu pengambilan gambar hanya setelah kendaraan mencapai posisi yang ditentukan,membantu mengurangi snapshot yang tidak perlu yang disebabkan oleh pejalan kaki atau gerakan latar belakangIni juga dapat bekerja dengan tiket atau kartu dispenser sehingga pengumpulan tiket, membaca kartu, atau fungsi pembayaran hanya diaktifkan ketika kendaraan hadir.dan mode output kehadiran memungkinkan detektor yang sama untuk mendukung persyaratan kontrol sistem parkir yang berbeda.

Detektor ini menawarkan 16 tingkat sensitivitas yang dapat dipilih dan mendukung rentang induktansi loop yang luas dari 15 ‰ 2000 μH. Pemasang dapat menyesuaikan kinerja deteksi sesuai dengan dimensi loop,kedalaman instalasi, gangguan listrik, dan jenis kendaraan target. Sensitivitas Otomatis Boost membantu menjaga deteksi stabil truk, trailer, dan kendaraan sasis tinggi,sementara empat frekuensi operasi yang dapat dipilih membantu mengurangi crosstalk antara loop terdekat di instalasi multi-lane.

Cocok untuk tempat parkir komersial, komunitas perumahan, gedung perkantoran, situs industri, jalur tol, dan pintu masuk terkontrol,sensor detektor loop kendaraan ini menyediakan antarmuka praktis antara loop deteksi yang tertanam di jalan dan peralatan parkirFungsi relaynya yang fleksibel, sensitivitas yang dapat disesuaikan, pemantauan kehadiran, dan kompatibilitas dengan perangkat kontrol akses umum mendukung operasi penghalang yang lebih aman, pemicu kendaraan yang lebih akurat,dan otomatisasi sistem parkir yang lebih lancar.

• 1. 15-2000 μh Jangkauan deteksi
  • Detektor loop mendukung rentang deteksi yang luas dari 15 μH hingga 2000 μH, mengakomodasi berbagai ukuran loop dan konfigurasi untuk aplikasi serbaguna dalam skenario deteksi lalu lintas yang berbeda.Jangkauan deteksi yang luas memungkinkan detektor loop kami untuk mendeteksi semua jenis kendaraan, sepeda motor, mobil, truk ultra panjang, bus dan sebagainya.
• 2Sisi kompak.

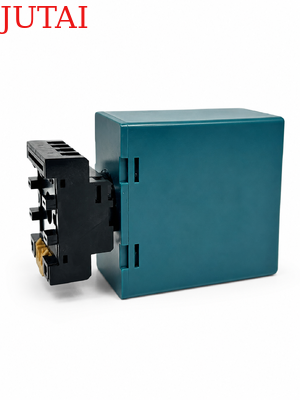

  • Rumah yang kompak dan dirancang dengan baik menggabungkan semua persyaratan industri untuk fitur dan fungsionalitas, memungkinkan detektor ini untuk dimasukkan ke dalam setiap sistem deteksi lalu lintas yang ada.
• 3. Kemampuan Diagnostik LED
  • Kemampuan diagnostik yang komprehensif memungkinkan diagnosis yang akurat dari masalah loop dan instalasi dan menunjukkan melalui LED, memastikan kinerja optimal dan mengurangi waktu henti.
• 4. Waktu Kehadiran yang dapat dipilih
  • Output relay kehadiran dapat dipilih untuk membatasi output deteksi ke waktu yang ditetapkan (lebih dari 30 menit) sementara kendaraan tetap berada di loop, memberikan fleksibilitas dalam manajemen lalu lintas.
• 5. Waktu Kehadiran Loop
  • Interferensi antara detektor loop yang berdekatan dapat diidentifikasi melalui indikasi integral dan dihilangkan dengan menyesuaikan pengaturan frekuensi, memastikan operasi yang andal.
• 6. Dua Relay Output Terpisah
  • Presence Relay A: Menyediakan output kehadiran dan dapat diperpanjang selama 0, 2, 5, 8, 10, 15, 20 atau 30 detik, dapat diprogram dengan switch DIP eksternal 10 arah.
  • Pulse Relay B: Dapat diprogram dengan switch DIP eksternal 10 arah, ini menawarkan kehadiran, pulsa saat masuk, pulsa saat keluar, atau output yang gagal, meningkatkan fleksibilitas deteksi.
• 7. Sensitivitas Otomatis Boost (ASB)
  • Fitur ini dapat mendeteksi kombinasi truk-trel yang besar dan kendaraan dengan tempat tidur tinggi dengan otomatis meningkatkan sensitivitas ke maksimum pada deteksi kendaraan, memastikan identifikasi yang akurat.
• 8Kompensasi Drifting Lingkungan Otomatis
  • Detektor loop (atau sensor lainnya) secara otomatis menyesuaikan dan mengkalibrasi diri mereka sendiri terhadap perubahan kondisi lingkungan,mempertahankan akurasi dan stabilitas deteksi meskipun cuaca dan faktor lingkungan yang bervariasi.

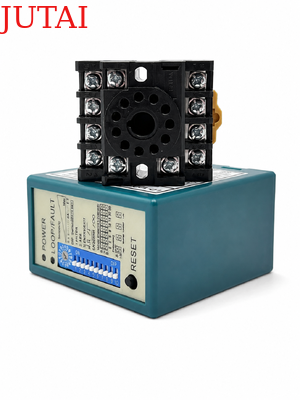

• 9. 10 Dip Switch
  • Desain dip swich pada cangkang membuat pengaturan detektor loop lebih mudah dan jelas, yang sangat user-friendly bagi pengguna.Pengguna dapat mengatur semua fungsi pertama dan kemudian menginstal detektor loop.
• 10- Interferensi anti-crosstalk.
  • Melalui dip Switch, frekuensi detektor loop dapat disesuaikan untuk mencegah interferensi crosstalk yang disebabkan oleh pemasangan dua kumparan loop yang terlalu dekat.

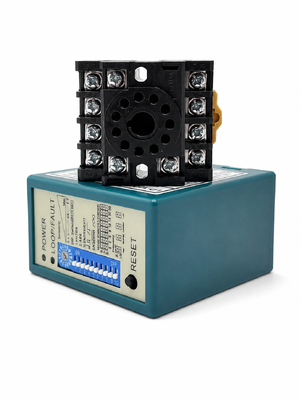

(1) Power Led: Merah Power LED menunjukkan “Power ON”

• Deteksi Led: Terus Menyala: Menunjukkan deteksi kendaraan.
• Berkedip perlahan: Menunjukkan loop adalah sirkuit pendek atau jumlah tikungan setelah loop tidak cukup.
• Berkedip cepat: Menunjukkan loop adalah sirkuit terbuka atau terlalu banyak tikungan setelah loop.

• Sensitivitas lingkaran dapat disesuaikan dengan trimpot berlabel “Sensitivitas”.Pengguna dapat memilih 16 pengaturan yang berbeda dengan memutar trimpot dengan 0 menjadi yang paling sensitif dan F menjadi yang paling sensitif.



1. DIP 1 & DIP 2 Menetapkan Fungsi Khusus

2. DIP 3 & DIP 4 Pengaturan Relay B Output

3. DIP 5 Mengatur Reset Otomatis

4. DIP 6 & DIP 7 & DIP 8 Pengaturan Relay A Penundaan

5. DIP 9 & DIP 10 Pengaturan Frekuensi (40 K sampai 100 KHz). Digunakan untuk menghindari gangguan

• Dalam aplikasi, di mana dua atau lebih detektor loop dan loop sensing telah dipasang, set one detector to high frequency and the other set to low frequency to minimize the effects of cross-talk between the two systems(The sensing loops and detectors should be positioned at least 2m apart).

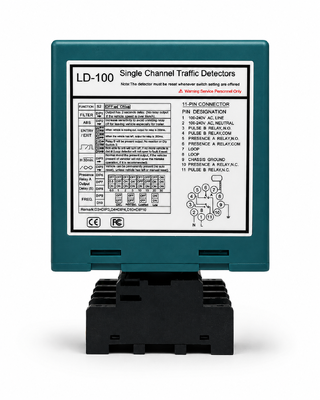

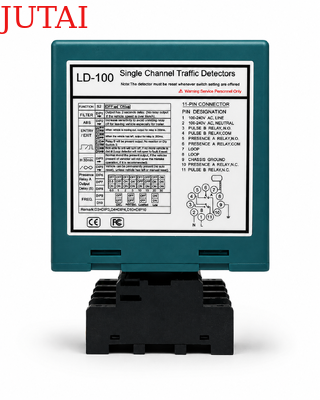

• Tombol Reset: Harap dicatat: LD-100 harus diatur ulang setiap kali perubahan pengaturan dilakukan pada saklar Dip.

• Pasang detektor di rumah yang tahan cuaca.
• Detektor harus sedekat mungkin dengan lingkaran sensing.
• Detektor harus selalu dipasang jauh dari medan magnet yang kuat.
• Hindari menjalankan kabel tegangan tinggi di dekat detektor loop.
• Jangan memasang detektor pada benda yang bergetar.

• Ketika kotak kontrol dipasang dalam jarak 10 meter dari loop, kabel normal dapat digunakan untuk menghubungkan kotak kontrol ke loop.Jangan melebihi jarak 30 meter antara kotak kontrol dan loop.



Lompatan disegel menggunakan senyawa epoksi hitam atau mastik bitumen panas untuk berbaur dengan permukaan jalan.
