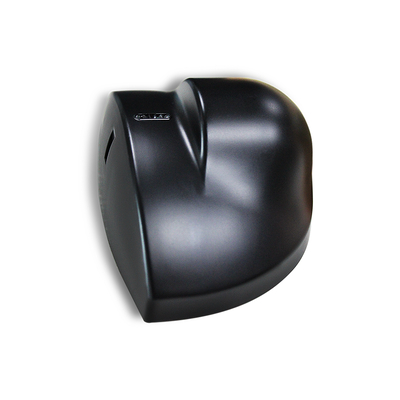

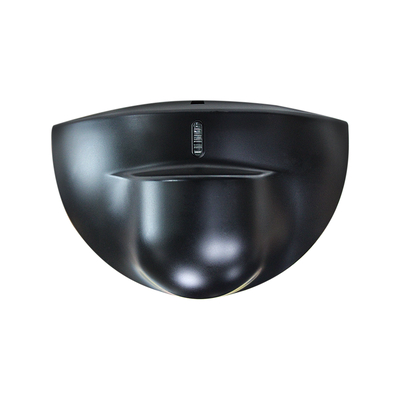

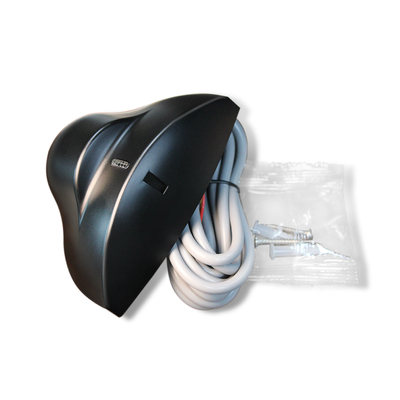

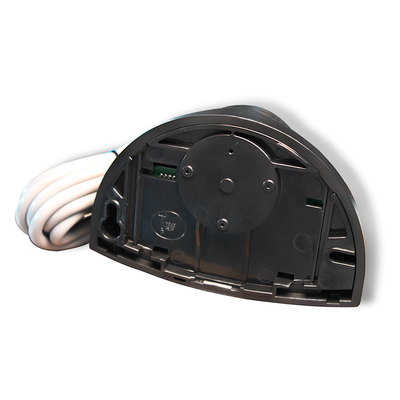

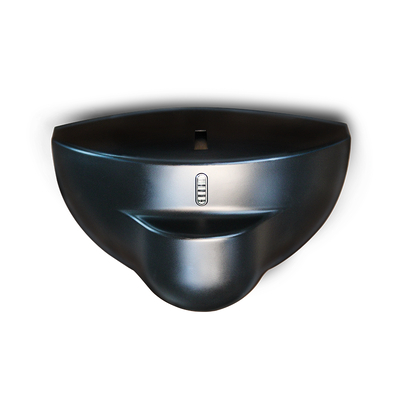

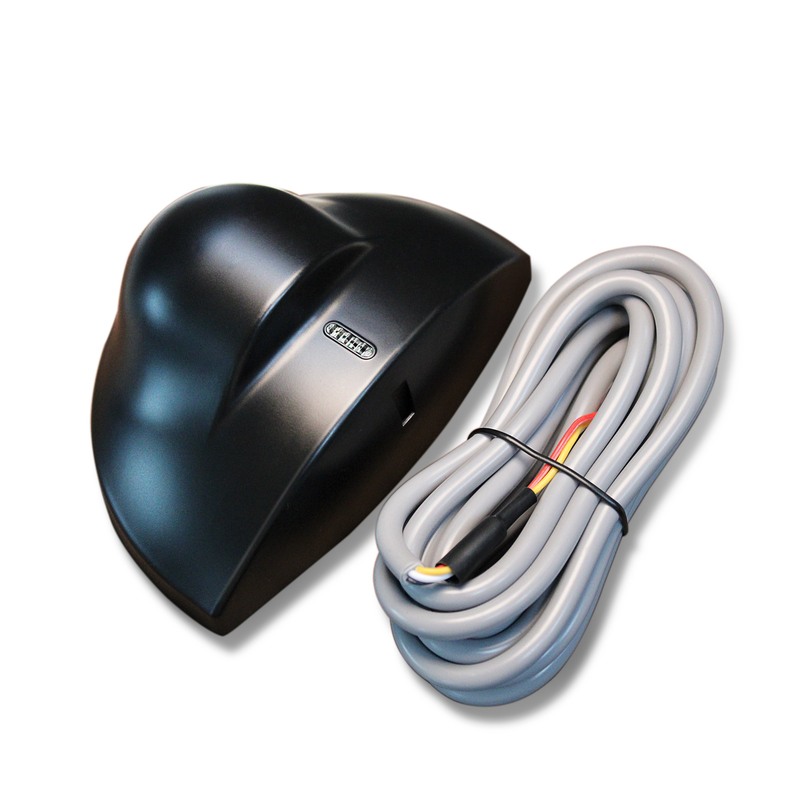

RD24-4S Doppler Detector 4m x 2m Wide Detection Field, Sensing Gerak Presisi Tinggi

Nama merek:	JUTAI
Nomor Model:	RD24-4S
MOQ:	100
harga:	4-6 USD according to order quantity
Rincian kemasan:	Karton
Ketentuan Pembayaran:	T/T,paypal,alipay,Western Union

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Tempat asal:

SHENZHEN CINA

Sertifikasi:

Ketinggian Pemasangan Maksimum:

Teknologi:

Microwave Doppler Radar

Frekuensi pemancar:

24.125GHz

Daya Pancaran Pemancar:

<20 dBm EIRP

Kepadatan Daya Pemancar:

≤5mW/cm

Sudut kemiringan:

0°~90° vertikal; -30°~+30° menyamping

Bidang Deteksi (pemasangan 2,2m):

4m(L)×2m(T)

Modus Deteksi:

Deteksi Gerakan

Kecepatan Minimum yang Dapat Dideteksi:

5cm/s (sumbu sensor)

Tegangan Pasokan:

AC 12-24V ±10%; 12-24V DC +30% / -10%

Frekuensi listrik:

50-60Hz

Konsumsi Daya:

≤2W(VA)

Modus Keluaran:

Ganti keluaran tabung

Waktu Keluaran Sinyal:

tahan 1,5 detik

Tegangan Kontak Maks:

42VAC/DC

Kontak Maks Saat Ini:

1A (resistif)

Daya Pengalihan Maks:

30W(DC) / 60VA(AC)

Kisaran Suhu Kerja:

-20 ℃ ~ +55 ℃

Tingkat Perlindungan:

Kesesuaian Norma:

R&TTE 1999/5/EC; EMC 89/336/EEC

Bahan:

Warna Perumahan:

Hitam/perak

Dimensi (L×T×D):

120mm×80mm×50mm

Berat bersih:

0,215KG

panjang kabel:

Menyediakan kemampuan:

5000 buah per bulan

Menyoroti:

Detektor Doppler bidang deteksi luas

Sensor gerak gelombang mikro presisi tinggi

Detektor penginderaan gerak 4m × 2m

Deskripsi Produk

Detektor Doppler RD24-4S | Bidang Deteksi Lebar 4m×2m, Sensor Gerak Presisi Tinggi

Detektor Doppler RD24-4S adalah perangkat sensor gerak profesional berkinerja tinggi yang dibuat untuk akses komersial tugas berat dan sistem pintu otomatis, menampilkan bidang deteksi lebar 4m×2m dan sensor gerak presisi tinggi terkemuka di industri, menjadikannya pilihan utama untuk ruang komersial dengan pintu masuk besar, lobi kantor, pusat perbelanjaan, dan toko ritel. Didukung oleh teknologi Doppler gelombang mikro 24.125GHz yang matang, detektor ini memberikan jangkauan deteksi lebar 4 meter dan kedalaman 2 meter pada ketinggian pemasangan standar 2,2m, sepenuhnya mencakup pintu masuk komersial besar dan lorong pintu kaca geser lebar tanpa zona mati, memastikan setiap pejalan kaki yang mendekat tertangkap secara akurat. Inti sensor presisi tingginya unggul dalam mengidentifikasi gerakan manusia yang halus dengan kecepatan minimum 5cm/detik, dengan algoritma cerdas yang secara ketat menyaring pemicu palsu dari getaran lingkungan, puing-puing yang melayang, dan gerakan non-manusia, menghilangkan malfungsi pintu yang sering terjadi yang disebabkan oleh kesalahan deteksi.

Berbeda dengan detektor biasa dengan jangkauan sensor yang sempit atau tidak stabil, model ini menyeimbangkan cakupan luas dan penargetan yang tepat, beradaptasi dengan berbagai posisi pemasangan dan jenis pintu tanpa kalibrasi berulang. Terbungkus dalam housing ABS yang kokoh, ia menampilkan kinerja yang stabil di lingkungan elektromagnetik yang kompleks, tahan terhadap keausan sehari-hari, dan mematuhi sertifikasi internasional R&TTE dan EMC untuk operasi yang aman dan bebas gangguan. Dengan kompatibilitas plug-and-play dan output sinyal yang konsisten, ia terintegrasi dengan mulus dengan sistem kontrol pintu otomatis utama, tanpa memerlukan pengaturan yang rumit. Menggabungkan bidang deteksi lebar yang luas dan presisi ultra-tinggi, detektor Doppler ini berdiri sebagai solusi yang andal dan tahan lama untuk kebutuhan sensor gerak kelas komersial.

RD24-4S Doppler Detector 4m x 2m Wide Detection Field, Sensing Gerak Presisi Tinggi 0

Sorotan Produk

Frekuensi gelombang mikro mainstream 24.125GHz untuk deteksi gerak yang stabil (≥5cm/detik)
Bidang deteksi lebar: 4m(L)*2m(P) pada ketinggian pemasangan 2,2m
Penyesuaian sudut fleksibel: kemiringan vertikal 0°~90° / kemiringan lateral -30°~+30°
Pasokan tegangan lebar: 12-24V AC/DC dengan konsumsi daya rendah (≤2W)
Perlindungan IP54 & suhu kerja -20°C~+55°C untuk penggunaan dalam/luar ruangan semi-tertutup
Pemasangan & penyesuaian mudah dengan ukuran ringkas, potensiometer sensitivitas, dan petunjuk status LED yang jelas
Output andal: penahanan sinyal 1,5 detik, tegangan kontak maks 42V AC/DC, arus resistif 1A

Spesifikasi Teknis

Parameter	Spesifikasi
Teknologi	Radar Doppler Gelombang Mikro
Frekuensi Pemancar	24.125GHz
Daya Pancar Pemancar	<20 dBm EIRP
Kepadatan Daya Pemancar	≤5mW/cm
Ketinggian Pemasangan Maksimum	3m
Sudut Kemiringan	0°~90° vertikal; -30°~+30° lateral
Bidang Deteksi (pemasangan 2,2m)	4m(L)*2m(P)
Mode Deteksi	Deteksi gerak
Kecepatan Deteksi Minimum	5cm/detik (sumbu sensor)
Tegangan Pasokan	12-24V AC ±10%; 12-24V DC +30% / -10%
Frekuensi Jaringan	50-60Hz
Konsumsi Daya	≤2W(VA)
Mode Output	Output tabung sakelar
Waktu Output Sinyal	Penahanan 1,5 detik
Tegangan Kontak Maks	42V AC/DC
Arus Kontak Maks	1A (resistif)
Daya Switching Maks	30W(DC) / 60VA(AC)
Rentang Suhu Kerja	-20°C ~ +55°C
Tingkat Perlindungan	IP54
Kesesuaian Norma	R&TTE 1999/5/EC; EMC 89/336/EEC
Bahan	ABS
Warna Housing	Hitam/Perak
Dimensi (PTL)	120mm80mm50mm
Berat Bersih	0,215kg
Panjang Kabel	2,2m

Panduan Pemasangan & Penyesuaian

Kinerja sensor sangat terkait dengan pemasangan dan penyesuaian yang benar. Operasi sederhana tanpa alat profesional diperlukan:

Persyaratan Pemasangan

Hindari posisi getaran, kedekatan lampu neon, dan oklusi sensor; jangan menyentuh komponen elektronik internal selama pemasangan.

Penyesuaian Sensitivitas

Putar potensiometer sensitivitas dengan lembut dan perlahan; nilai sensitivitas menentukan ukuran bidang deteksi (sesuaikan ke 1/2 atau lebih tinggi untuk jarak deteksi pendek).

Penyesuaian Sudut

Sudut lateral antena planar = posisi bidang deteksi; sudut vertikal = kedalaman bidang deteksi; atur sudut modul gelombang mikro ke ≥45° untuk deteksi optimal.

Pemeriksaan Status

LED berkedip setelah dinyalakan (siaga normal); LED menyala terus menerus saat target bergerak terdeteksi (pemicu deteksi).

Panduan Pemecahan Masalah

Fenomena Kesalahan	Penyebab yang Mungkin	Tindakan Perbaikan
Pintu tidak terbuka & LED tidak menyala	Sensor mati	Periksa koneksi kabel dan validitas catu daya
Pintu terbuka/tertutup terus menerus	Sensor mendeteksi getaran/gerakan pintu; sumber gangguan dalam jangkauan deteksi	Pasang sensor dengan kuat; tingkatkan sudut kemiringan/kurangi sensitivitas; hilangkan sumber gangguan di bidang deteksi
Jarak deteksi terlalu dekat	Sensitivitas rendah; sudut modul gelombang mikro <45°; sensor terhalang	Sesuaikan potensiometer sensitivitas ke 1/2 atau lebih tinggi; atur sudut modul ke ≥45°; hilangkan objek yang menghalangi

Skenario Aplikasi

RD24-4S adalah sensor deteksi gerak multi-skenario dengan kemampuan adaptasi tinggi, terutama berlaku untuk:

Sistem Pintu Otomatis: Pintu geser, pintu ayun, pintu induksi kaca (gedung komersial, pusat perbelanjaan, gedung perkantoran)
Keamanan & Pemantauan: Deteksi keamanan perimeter, induksi gerak manusia dalam ruangan (perumahan, pabrik, gudang)
Otomatisasi Industri: Deteksi gerak ban berjalan, induksi start/stop peralatan (lini produksi industri ringan)
Bangunan Cerdas: Induksi pencahayaan pintar, induksi AC (area publik seperti koridor dan lift)

Teknologi Inti

Sensor Radar Doppler Gelombang Mikro Sensor Radar 24.125GHz Detektor Gerak Pintu Otomatis Sensor Deteksi Bidang Lebar Sensor Gerak IP54
