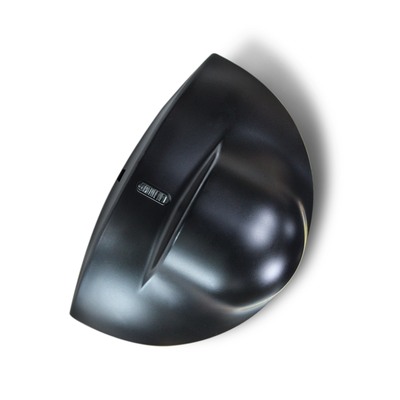

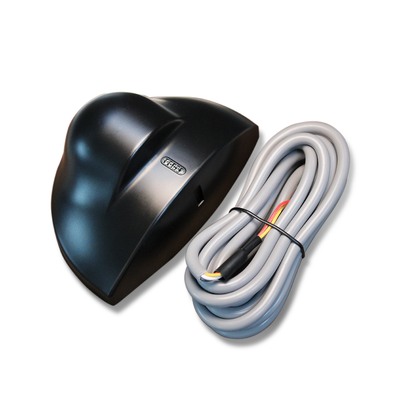

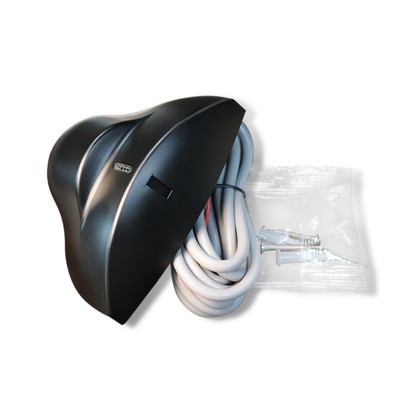

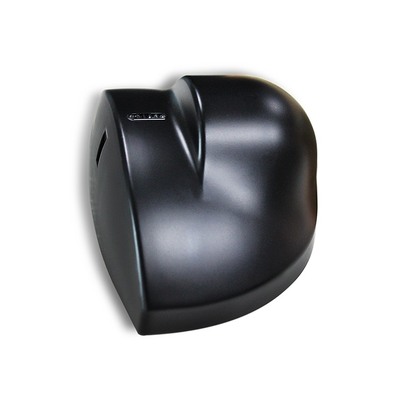

Detektor Doppler RD24-4S. Output sinyal yang stabil. Jangkauan deteksi yang luas.

Nama merek:	JUTAI
Nomor Model:	RD24-4
MOQ:	100
harga:	4-6 USD according to order quantity
Rincian kemasan:	Karton
Ketentuan Pembayaran:	T/T,paypal,alipay,Western Union

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Tempat asal:

SHENZHEN CINA

Sertifikasi:

Teknologi:

Microwave Doppler Radar

Frekuensi pemancar:

24.125GHz

Daya Pancaran Pemancar:

<20 dBm EIRP

Kepadatan Daya Pemancar:

≤5mW/cm

Ketinggian Pemasangan Maksimum:

Sudut kemiringan:

0°~90° vertikal; -30°~+30° menyamping

Bidang Deteksi (pemasangan 2,2m):

4m(L)×2m(T)

Modus Deteksi:

Deteksi Gerakan

Kecepatan Minimum yang Dapat Dideteksi:

5cm/s (sumbu sensor)

Tegangan Pasokan:

AC 12-24V ±10%; 12-24V DC +30% / -10%

Frekuensi listrik:

50-60Hz

Konsumsi Daya:

≤2W(VA)

Modus Keluaran:

Ganti keluaran tabung

Waktu Keluaran Sinyal:

tahan 1,5 detik

Tegangan Kontak Maks:

42VAC/DC

Kontak Maks Saat Ini:

1A (resistif)

Daya Pengalihan Maks:

30W(DC) / 60VA(AC)

Kisaran Suhu Kerja:

-20 ℃ ~ +55 ℃

Tingkat Perlindungan:

Kesesuaian Norma:

R&TTE 1999/5/EC; EMC 89/336/EEC

Bahan:

Warna Perumahan:

Hitam/perak

Dimensi (L×T×D):

120mm×80mm×50mm

Berat bersih:

0,215KG

panjang kabel:

Menyediakan kemampuan:

5000 buah per bulan

Menyoroti:

Detektor Doppler dengan sinyal stabil

Sensor gerak gelombang mikro jangkauan luas

Detektor gerak RD24-4S tahan lama

Deskripsi Produk

Detektor Doppler RD24-4S | Output Sinyal Stabil | Jangkauan Deteksi Luas | Tahan Lama

Detektor Doppler RD24-4S adalah solusi penginderaan gerakan keandalan tinggi yang direkayasa untuk sistem otomatisasi pintu komersial dan industri, menawarkan output sinyal yang stabil, jangkauan deteksi yang luas, dan konstruksi yang tahan lama untuk kinerja yang konsisten di area masuk dengan lalu lintas tinggi. Dibangun di atas teknologi Doppler gelombang mikro profesional 24.125GHz, detektor ini memberikan output sinyal yang kokoh tanpa hanyutan atau gangguan, bahkan di lingkungan elektromagnetik yang kompleks di dekat lampu neon atau peralatan elektronik, memastikan sinyal pemicu yang akurat dan tanpa henti untuk pintu otomatis, kaca, dan geser—menghilangkan kegagalan sinyal yang menyebabkan malfungsi pintu. Jangkauan deteksi luasnya yang dioptimalkan, mencapai 4m(L)×2m(P) pada ketinggian pemasangan standar 2.2m, mencakup area masuk penuh dari sebagian besar pengaturan pintu komersial, menangkap gerakan manusia dari semua sudut pendekatan yang umum tanpa titik buta, dan penyesuaian sudut kemiringan yang fleksibel memungkinkan Anda menyempurnakan cakupan agar sesuai dengan lorong sempit atau teluk komersial lebar dengan mudah.

Dibuat untuk penggunaan jangka panjang di lingkungan dunia nyata yang sibuk, RD24-4S dilengkapi housing ABS yang kokoh dengan perlindungan tahan debu dan tahan air IP54, tahan terhadap percikan harian, penumpukan debu, dan benturan fisik ringan, sementara toleransi suhu lebar -20°C hingga +55°C memastikan operasi yang stabil dalam kondisi musim dingin yang dingin dan musim panas yang panas tanpa penurunan kinerja. Desain yang tahan lama dipadukan dengan kinerja hemat energi (≤2W konsumsi daya) dan kompatibilitas tegangan lebar 12-24V AC/DC, terintegrasi dengan mulus ke dalam sistem kontrol pintu yang ada dengan biaya operasional rendah. Indikator status LED bawaan dan potensiometer sensitivitas penyesuaian lembut menyederhanakan pemasangan dan pemeliharaan, dan kepatuhan terhadap standar internasional R&TTE 1999/5/EC dan EMC 89/336/EEC menjamin operasi yang aman dan bebas gangguan. Menggabungkan stabilitas sinyal yang tak tergoyahkan, cakupan luas, dan desain yang tahan lama, Detektor Doppler RD24-4S ini adalah pilihan penginderaan gerakan yang tahan lama dan minim perawatan untuk otomatisasi pintu komersial.

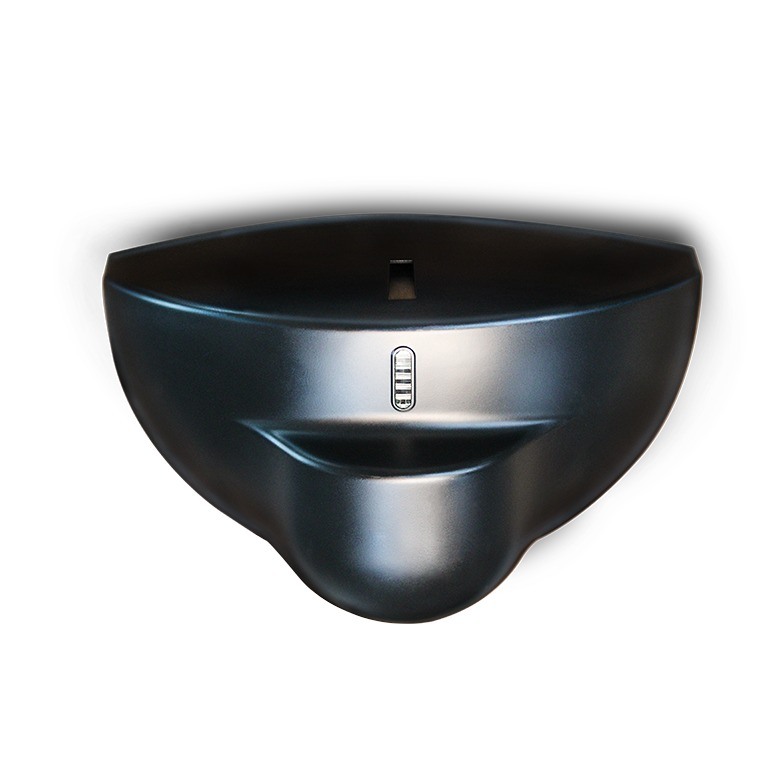

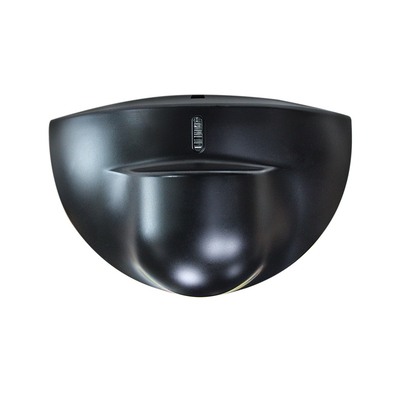

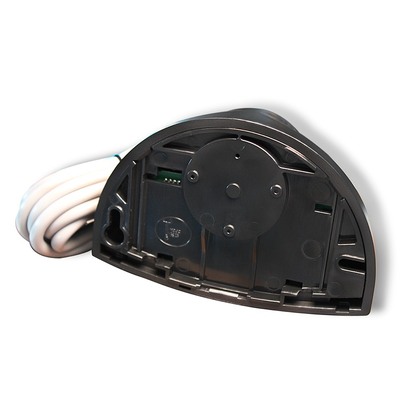

Detektor Doppler RD24-4S. Output sinyal yang stabil. Jangkauan deteksi yang luas. 0

Sorotan Produk

Frekuensi gelombang mikro mainstream 24.125GHz untuk deteksi gerakan yang stabil (≥5cm/dtk)
Bidang deteksi luas: 4m(L)*2m(P) pada ketinggian pemasangan 2.2m
Penyesuaian sudut fleksibel: kemiringan vertikal 0°~90° / kemiringan lateral -30°~+30°
Catu daya tegangan lebar: 12-24V AC/DC dengan konsumsi daya rendah (≤2W)
Perlindungan IP54 & suhu kerja -20°C~+55°C untuk penggunaan semi-tertutup di dalam/luar ruangan
Pemasangan & penyesuaian mudah dengan ukuran ringkas, potensiometer sensitivitas, dan prompt status LED yang jelas
Output andal: tahan sinyal 1.5 detik, tegangan kontak maks 42V AC/DC, arus resistif 1A

Spesifikasi Teknis

Parameter	Spesifikasi
Teknologi	Radar Doppler Gelombang Mikro
Frekuensi Pemancar	24.125GHz
Daya Pancar Pemancar	<20 dBm EIRP
Kepadatan Daya Pemancar	≤5mW/cm
Ketinggian Pemasangan Maksimum	3m
Sudut Kemiringan	0°~90° vertikal; -30°~+30° lateral
Bidang Deteksi (pemasangan 2.2m)	4m(L)*2m(P)
Mode Deteksi	Deteksi gerakan
Kecepatan Deteksi Minimum	5cm/dtk (sumbu sensor)
Tegangan Catu Daya	12-24V AC ±10%; 12-24V DC +30% / -10%
Frekuensi Jaringan	50-60Hz
Konsumsi Daya	≤2W(VA)
Mode Output	Output tabung sakelar
Waktu Output Sinyal	Tahan 1.5 detik
Tegangan Kontak Maks	42V AC/DC
Arus Kontak Maks	1A (resistif)
Daya Switching Maks	30W(DC) / 60VA(AC)
Rentang Suhu Kerja	-20°C ~ +55°C
Tingkat Perlindungan	IP54
Kesesuaian Norma	R&TTE 1999/5/EC; EMC 89/336/EEC
Bahan	ABS
Warna Housing	Hitam/Perak
Dimensi (PTL)	120mm80mm50mm
Berat Bersih	0.215kg
Panjang Kabel	2.2m

Panduan Pemasangan & Penyesuaian

Kinerja sensor sangat terkait dengan pemasangan dan penyesuaian yang benar. Operasi sederhana tanpa alat profesional yang diperlukan:

Persyaratan Pemasangan

Hindari posisi getaran, kedekatan lampu neon, dan oklusi sensor; jangan menyentuh komponen elektronik internal selama pemasangan.

Penyesuaian Sensitivitas

Putar potensiometer sensitivitas dengan lembut dan perlahan; nilai sensitivitas menentukan ukuran bidang deteksi (sesuaikan ke 1/2 atau lebih tinggi untuk jarak deteksi pendek).

Penyesuaian Sudut

Sudut lateral antena planar = posisi bidang deteksi; sudut vertikal = kedalaman bidang deteksi; atur sudut modul gelombang mikro ke ≥45° untuk deteksi optimal.

Pemeriksaan Status

LED berkedip setelah dinyalakan (siaga normal); LED menyala terus menerus saat target bergerak terdeteksi (pemicu deteksi).

Panduan Pemecahan Masalah

Fenomena Kerusakan	Penyebab yang Mungkin	Tindakan Perbaikan
Pintu tidak terbuka & LED tidak menyala	Sensor mati	Periksa koneksi kabel dan validitas catu daya
Pintu terbuka/tertutup terus menerus	Sensor mendeteksi getaran/gerakan pintu; sumber gangguan dalam jangkauan deteksi	Pasang sensor dengan kuat; tingkatkan sudut kemiringan/kurangi sensitivitas; hilangkan sumber gangguan di bidang deteksi
Jarak deteksi terlalu dekat	Sensitivitas rendah; sudut modul gelombang mikro <45°; sensor terhalang	Sesuaikan potensiometer sensitivitas ke 1/2 atau lebih tinggi; atur sudut modul ke ≥45°; hilangkan objek yang menghalangi

Skenario Aplikasi

RD24-4S adalah sensor deteksi gerakan multi-skenario dengan kemampuan adaptasi tinggi, terutama berlaku untuk:

Sistem Pintu Otomatis: Pintu geser, pintu ayun, pintu induksi kaca (gedung komersial, pusat perbelanjaan, gedung perkantoran)
Keamanan & Pemantauan: Deteksi keamanan perimeter, induksi gerakan manusia di dalam ruangan (perumahan, pabrik, gudang)
Otomatisasi Industri: Deteksi gerakan ban berjalan, induksi start/stop peralatan (lini produksi industri ringan)
Bangunan Cerdas: Induksi pencahayaan pintar, induksi AC (area publik seperti koridor dan lift)

Teknologi Inti

Sensor Radar Doppler Gelombang Mikro Sensor Radar 24.125GHz Detektor Gerakan Pintu Otomatis Sensor Deteksi Medan Luas Sensor Gerakan IP54
