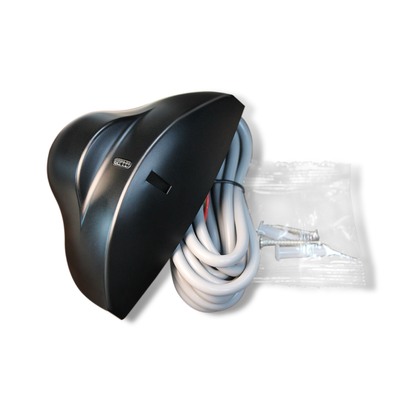

Sensor Pintu Kaca Geser 24.125GHz Antenna Planar Deteksi Tanpa Buta

Nama merek:	JUTAI
Nomor Model:	RD24-4
MOQ:	100
harga:	4-6 USD according to order quantity
Rincian kemasan:	Karton
Ketentuan Pembayaran:	T/T,paypal,alipay,Western Union

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Tempat asal:

SHENZHEN CINA

Sertifikasi:

Teknologi:

Microwave Doppler Radar

Frekuensi pemancar:

24.125GHz

Daya Pancaran Pemancar:

<20 dBm EIRP

Kepadatan Daya Pemancar:

≤5mW/cm

Ketinggian Pemasangan Maksimum:

Sudut kemiringan:

0°~90° vertikal; -30°~+30° menyamping

Bidang Deteksi (pemasangan 2,2m):

4m(L)×2m(T)

Modus Deteksi:

Deteksi Gerakan

Kecepatan Minimum yang Dapat Dideteksi:

5cm/s (sumbu sensor)

Tegangan Pasokan:

AC 12-24V ±10%; 12-24V DC +30% / -10%

Frekuensi listrik:

50-60Hz

Konsumsi Daya:

≤2W(VA)

Modus Keluaran:

Ganti keluaran tabung

Waktu Keluaran Sinyal:

tahan 1,5 detik

Tegangan Kontak Maks:

42VAC/DC

Kontak Maks Saat Ini:

1A (resistif)

Daya Pengalihan Maks:

30W(DC) / 60VA(AC)

Kisaran Suhu Kerja:

-20 ℃ ~ +55 ℃

Tingkat Perlindungan:

Kesesuaian Norma:

R&TTE 1999/5/EC; EMC 89/336/EEC

Bahan:

Warna Perumahan:

Hitam/perak

Dimensi (L×T×D):

120mm×80mm×50mm

Berat bersih:

0,215KG

panjang kabel:

Menyediakan kemampuan:

5000 buah per bulan

Menyoroti:

sensor gerak pintu kaca geser

24Sensor gelombang mikro.125GHz

sensor antena planar tanpa blinder

Deskripsi Produk

Sensor Pintu Kaca Geser 24.125GHz | Antena Planar | Deteksi Bebas Silau

Sensor Pintu Kaca Geser 24.125GHz ini adalah solusi deteksi gerakan yang direkayasa secara presisi yang disesuaikan untuk sistem pintu kaca geser, menawarkan antena planar berkinerja tinggi dan deteksi bebas silau canggih untuk pengoperasian yang mulus dan andal di pintu masuk komersial dan residensial. Disesuaikan dengan pita gelombang mikro 24.125GHz, antena planar terintegrasi sensor dirancang untuk cakupan yang luas dan terfokus, menciptakan bidang deteksi yang disesuaikan yang selaras sempurna dengan jalur pergerakan pintu kaca geser—menghilangkan titik buta dan memastikan penangkapan gerakan manusia yang akurat dari semua sudut masuk yang umum, bahkan untuk pengaturan pintu kaca geser ganda yang besar. Yang membedakan sensor ini adalah teknologi deteksi bebas silau, yang menyaring pemicu palsu dari pantulan kaca, cahaya sekitar, dan gangguan lingkungan kecil, mencegah sensor "terbutakan" oleh lingkungan pintu kaca geser yang umum dan memastikan hanya gerakan yang disengaja yang memulai respons.

Dioptimalkan untuk penggunaan pintu kaca geser, sensor memberikan kinerja yang konsisten dengan kecepatan deteksi minimum 5cm/detik, sesuai dengan gerakan alami orang yang mendekati pintu masuk, dan rumah ABS ringkasnya terpasang secara diskret pada kusen pintu atau dinding yang berdekatan tanpa mengorbankan estetika ramping instalasi pintu kaca. Dibangun untuk tahan penggunaan sehari-hari, ia memiliki peringkat tahan debu dan tahan air IP54, beroperasi secara stabil pada suhu dari -20°C hingga +55°C untuk keandalan sepanjang tahun di pengaturan pintu kaca geser dalam ruangan dan luar ruangan tertutup. Kompatibel dengan tegangan lebar 12-24V AC/DC dan konsumsi daya rendah ≤2W, ia terintegrasi dengan mudah ke dalam sistem kontrol pintu yang ada, dengan indikator status LED yang jelas untuk pemasangan yang mudah dan pemecahan masalah yang cepat. Ideal untuk pusat perbelanjaan, kantor, dan rumah modern, sensor ini menggabungkan presisi 24.125GHz, cakupan antena planar, dan deteksi bebas silau untuk pengalaman penginderaan gerakan pintu kaca geser yang bebas repot.

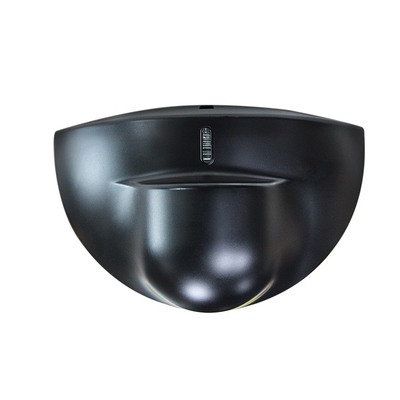

Sensor Pintu Kaca Geser 24.125GHz Antenna Planar Deteksi Tanpa Buta 0

Sorotan Produk

Frekuensi gelombang mikro arus utama 24.125GHz untuk deteksi gerakan yang stabil (≥5cm/detik)
Bidang deteksi lebar: 4m(L)*2m(D) pada ketinggian pemasangan 2,2m
Penyesuaian sudut fleksibel: 0°~90° vertikal / -30°~+30° lateral
Catu daya tegangan lebar: 12-24V AC/DC dengan konsumsi daya rendah (≤2W)
Perlindungan IP54 & suhu kerja -20°C~+55°C untuk penggunaan dalam ruangan/luar ruangan semi-tertutup
Pemasangan & penyesuaian mudah dengan ukuran ringkas, potensiometer sensitivitas, dan petunjuk status LED yang jelas
Output andal: penahanan sinyal 1,5 detik, tegangan kontak maks 42V AC/DC, arus resistif 1A

Spesifikasi Teknis

Parameter	Spesifikasi
Teknologi	Radar Doppler Gelombang Mikro
Frekuensi Pemancar	24.125GHz
Daya Pancar Pemancar	<20 dBm EIRP
Kepadatan Daya Pemancar	≤5mW/cm
Ketinggian Pemasangan Maksimum	3m
Sudut Kemiringan	0°~90° vertikal; -30°~+30° lateral
Bidang Deteksi (pemasangan 2,2m)	4m(L)*2m(D)
Mode Deteksi	Deteksi gerakan
Kecepatan Deteksi Minimum	5cm/detik (sumbu sensor)
Tegangan Catu Daya	12-24V AC ±10%; 12-24V DC +30% / -10%
Frekuensi Jaringan	50-60Hz
Konsumsi Daya	≤2W(VA)
Mode Output	Output tabung sakelar
Waktu Output Sinyal	Penahanan 1,5 detik
Tegangan Kontak Maks	42V AC/DC
Arus Kontak Maks	1A (resistif)
Daya Sakelar Maks	30W(DC) / 60VA(AC)
Rentang Suhu Kerja	-20°C ~ +55°C
Tingkat Perlindungan	IP54
Kesesuaian Norma	R&TTE 1999/5/EC; EMC 89/336/EEC
Bahan	ABS
Warna Rumah	Hitam/Perak
Dimensi (PTL)	120mm80mm50mm
Berat Bersih	0.215kg
Panjang Kabel	2.2m

Panduan Pemasangan & Penyesuaian

Kinerja sensor sangat terkait dengan pemasangan dan penyesuaian yang benar. Pengoperasian sederhana tanpa memerlukan alat profesional:

Persyaratan Pemasangan

Hindari posisi getaran, kedekatan lampu neon, dan oklusi sensor; jangan sentuh komponen elektronik internal selama pemasangan.

Penyesuaian Sensitivitas

Putar potensiometer sensitivitas dengan lembut dan perlahan; nilai sensitivitas menentukan ukuran bidang deteksi (sesuaikan ke 1/2 atau lebih tinggi untuk jarak deteksi pendek).

Penyesuaian Sudut

Sudut lateral antena planar = posisi bidang deteksi; sudut vertikal = kedalaman bidang deteksi; atur sudut modul gelombang mikro ke ≥45° untuk deteksi optimal.

Pemeriksaan Status

LED berkedip setelah dinyalakan (siaga normal); LED menyala terus menerus saat target bergerak terdeteksi (pemicu deteksi).

Panduan Pemecahan Masalah

Fenomena Kerusakan	Penyebab yang Mungkin	Tindakan Perbaikan
Pintu tidak terbuka & LED tidak menyala	Sensor mati	Periksa koneksi kabel dan validitas catu daya
Pintu terus membuka/menutup	Sensor mendeteksi getaran/gerakan pintu; sumber gangguan dalam jangkauan deteksi	Pasang sensor dengan kuat; tingkatkan sudut kemiringan/kurangi sensitivitas; hilangkan sumber gangguan di bidang deteksi
Jarak deteksi terlalu dekat	Sensitivitas rendah; sudut modul gelombang mikro<45°; sensor terhalang	Sesuaikan potensiometer sensitivitas ke 1/2 atau lebih tinggi; atur sudut modul ke ≥45°; hilangkan objek yang menghalangi

Skenario Aplikasi

RD24-4S adalah sensor deteksi gerakan multi-skenario dengan kemampuan adaptasi tinggi, terutama berlaku untuk:

Sistem Pintu Otomatis: Pintu geser, pintu ayun, pintu induksi kaca (gedung komersial, pusat perbelanjaan, gedung perkantoran)
Keamanan & Pemantauan: Deteksi keamanan perimeter, induksi gerakan manusia dalam ruangan (residensial, pabrik, gudang)
Otomatisasi Industri: Deteksi gerakan ban berjalan, induksi start/stop peralatan (lini produksi industri ringan)
Bangunan Cerdas: Induksi pencahayaan pintar, induksi AC (area publik seperti koridor dan lift)

Teknologi Inti

Sensor Radar Doppler Gelombang Mikro Sensor Radar 24.125GHz Detektor Gerakan Pintu Otomatis Sensor Deteksi Medan Lebar Sensor Gerakan IP54
