Sensor Radar Doppler Gelombang Mikro Tahan Air IP54 dengan Sensitivitas yang Dapat Disesuaikan dan Bidang Deteksi Luas untuk Deteksi Gerakan Pintu Otomatis

Nama merek:	JUTAI
Nomor Model:	RD24-4
MOQ:	100
harga:	4-6 USD according to order quantity
Rincian kemasan:	Karton
Ketentuan Pembayaran:	T/T,paypal,alipay,Western Union

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Tempat asal:

SHENZHEN CINA

Sertifikasi:

Dokumen:

Menyediakan kemampuan:

5000 buah per bulan

Menyoroti:

Sensor Radar Microwave Doppler Tahan Air IP54

Detektor Gerakan Pintu Otomatis Sensitivitas yang Dapat Disesuaikan

Bidang Deteksi Lebar Sensor Radar 24.125GHz

Deskripsi Produk

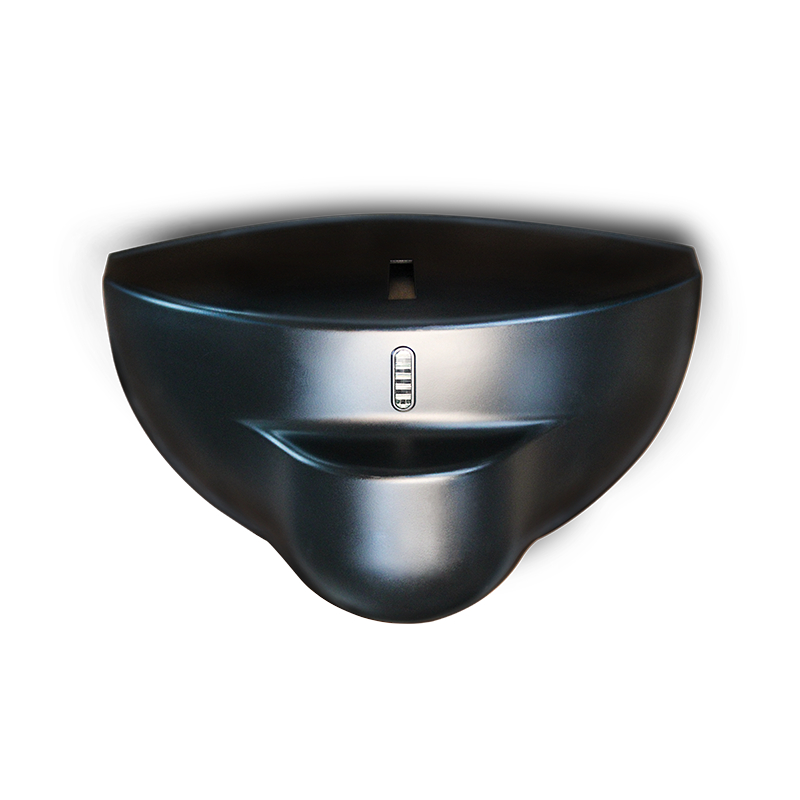

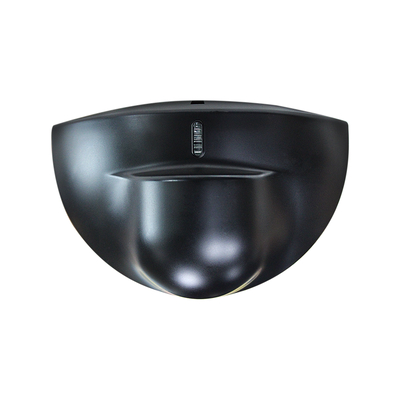

Sensor pintu otomatis RD24-4S

Sensor radar Doppler microwave berkinerja tinggi dengan rating IP54 tahan air dan sensitivitas yang dapat disesuaikan untuk aplikasi deteksi gerakan profesional.

Teknologi inti:Sensor Radar Doppler Microwave, Sensor Radar 24,125GHz, Detektor Gerak Pintu Otomatis, Sensor Deteksi Lapangan Luas, Sensor Gerak IP54

Perbedaan Produk

24Frekuensi gelombang mikro arus utama.125GHz untuk deteksi gerak stabil (≥ 5cm/s)
Bidang deteksi luas: 4m ((W) × 2m ((D) pada ketinggian pemasangan 2,2m
Pengaturan sudut fleksibel: 0°~90° vertikal / -30°~+30° miring
Sumber tegangan lebar: 12-24V AC/DC dengan konsumsi daya rendah (≤2W)
Perlindungan IP54 & suhu kerja -20°C~+55°C untuk penggunaan semi tertutup di dalam ruangan/luar ruangan
Mudah instalasi & penyesuaian dengan ukuran kompak, sensitivitas potentiometer dan jelas LED status prompt
Keluarannya dapat diandalkan: 1,5 detik sinyal tahan, 42V AC/DC tegangan kontak maksimum, arus resistif 1A

Ringkasan Produk

RD24-4S adalah sensor radar Doppler microwave berkinerja tinggi yang dirancang untuk skenario deteksi gerakan profesional termasuk induksi pintu otomatis, pemantauan keamanan,dan otomatisasi industriMenggunakan teknologi gelombang mikro 24.125GHz, ia memiliki antena bidang lebar planar untuk menangkap target bergerak dengan akurat (kecepatan minimum 5cm/s) tanpa titik mati.posisi dan kedalaman dapat diatur secara fleksibel melalui sudut miring dan sensitivitas potentiometer.

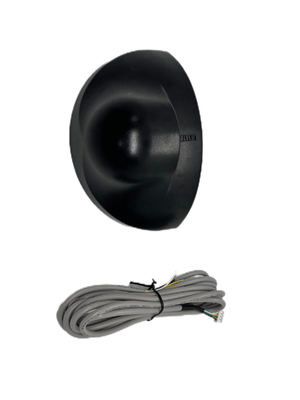

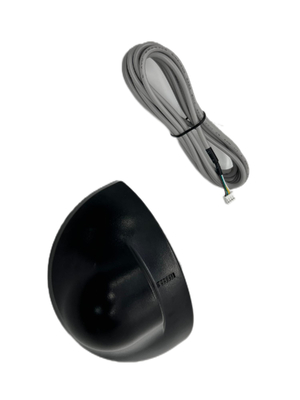

Dengan perlengkapan ABS yang kompak (hitam/perak), desain ringan (0,215kg) dan kabel yang sudah di kabel 2,2 m, sensor ini mudah dipasang dan di kabel (konektor JST + antarmuka COM / NO relay).Ini mendukung 12-24V AC/DC pasokan tegangan lebar, memenuhi standar IP54 tahan debu dan air, dan beroperasi secara andal pada suhu dari -20 °C sampai +55 °C, membuatnya cocok untuk berbagai lingkungan komersial dan industri.Indikator LED built-in memberikan umpan balik status kerja yang intuitif, dan produk memenuhi standar internasional R&TTE 1999/5/EC dan EMC 89/336/EEC.

Spesifikasi Teknis

Parameter	Spesifikasi
Teknologi	Radar Doppler Microwave
Frekuensi pemancar	24.125GHz
Daya yang Dipancarkan Transmitter	< 20 dBm EIRP
Densitas daya pemancar	≤5mW/cm
Ketinggian pemasangan maksimum	3m
Sudut miring	0°~90° vertikal; -30°~+30° lateral
Bidang Deteksi (pengisian 2,2 m)	4m ((W) × 2m ((D)
Mode Deteksi	Deteksi gerak
Kecepatan Minimal yang Dapat Ditemukan	5cm/s (sumbu sensor)
Tegangan Pasokan	12-24V AC ±10%; 12-24V DC +30% / -10%
Frekuensi utama	50-60Hz
Konsumsi Daya	≤2W ((VA)
Mode output	Output tabung switch
Waktu output sinyal	1.5s tahan
Tegangan kontak maksimum	42V AC/DC
Maksimum arus kontak	1A (resistensi)
Kekuatan beralih maksimum	30W (DC) / 60VA (AC)
Kisaran suhu kerja	-20°C ~ +55°C
Tingkat Perlindungan	IP54
Kesesuaian Norma	R&TTE 1999/5/EC; EMC 89/336/EEC
Bahan	ABS
Warna rumah	Hitam/Perak
Dimensi (W × H × D)	120mm × 80mm × 50mm
Berat bersih	0.215kg
Panjang Kabel	2.2m

Panduan Pemasangan & Penyesuaian

Kinerja sensor terkait erat dengan pemasangan dan penyesuaian yang benar operasi sederhana tanpa alat profesional yang diperlukan:

Persyaratan pemasangan:Hindari posisi getaran, kedekatan lampu neon dan penutupan sensor; jangan menyentuh bagian elektronik internal selama pemasangan.
Pengaturan sensitivitas:Putar potensiometer sensitivitas dengan lembut dan perlahan; nilai sensitivitas menentukan ukuran medan deteksi (sesuaikan dengan 1/2 atau lebih tinggi untuk jarak deteksi pendek).
Pengaturan sudut:Sudut lateral antena datar = posisi medan deteksi; sudut vertikal = kedalaman medan deteksi; atur sudut modul gelombang mikro menjadi ≥45° untuk deteksi yang optimal.
Periksa status:LED berkedip setelah dihidupkan (standby normal); LED menyala terus-menerus ketika target bergerak terdeteksi (deteksi pemicu).

Panduan pemecahan masalah

Solusi cepat untuk masalah operasional umum:

Fenomena kesalahan	Penyebab Kemungkinan	Tindakan Korektif
Pintu tidak terbuka & LED tidak ada cahaya	Daya sensor mati	Periksa koneksi kabel dan validitas catu daya
Pintu terbuka/tutup terus-menerus	Sensor mendeteksi getaran/gerakan pintu; sumber interferensi dalam rentang deteksi	Pasang sensor dengan kuat; meningkatkan sudut miring / mengurangi sensitivitas; menghapus sumber interferensi di bidang deteksi
Jarak deteksi terlalu dekat	Sensitivitas rendah; sudut modul gelombang mikro < 45°; sensor tersumbat	Sesuaikan potensiometer sensitivitas ke 1/2 atau lebih tinggi; atur sudut modul menjadi ≥45°; hapus benda yang menutup

Skenario Aplikasi

RD24-4S adalah sensor deteksi gerak multi-skenario dengan kemampuan beradaptasi yang tinggi, terutama berlaku untuk:

Sistem pintu otomatis:Pintu geser, pintu ayunan, pintu induksi kaca (bangunan komersial, pusat perbelanjaan, gedung perkantoran)
Keamanan & Pemantauan:Deteksi keamanan perimeter, induksi gerakan manusia di dalam ruangan (perumahan, pabrik, gudang)
Otomatisasi Industri:Deteksi gerak pita pengangkut, induksi start/stop peralatan (jalur produksi industri ringan)
Bangunan cerdas:Induksi pencahayaan cerdas, induksi pendingin udara (ruang umum seperti koridor dan lift)

Tag:

Sensor Gerak Sensitivitas Tinggi

Sensor pintu otomatis

Detektor Gerak Mikrowave
