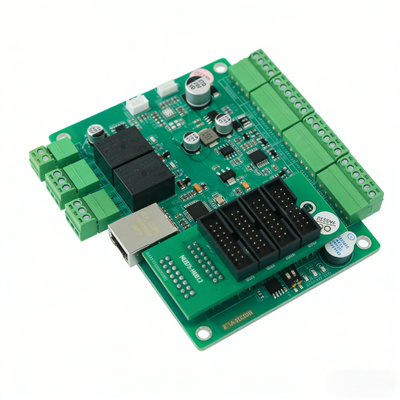

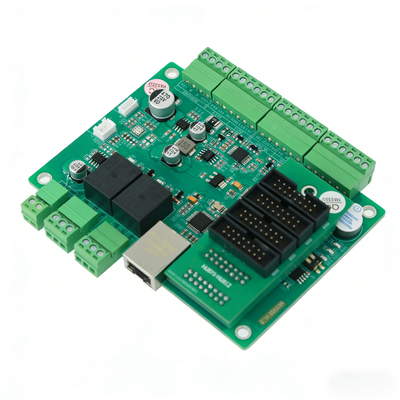

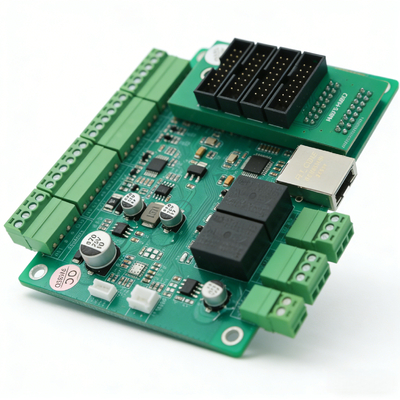

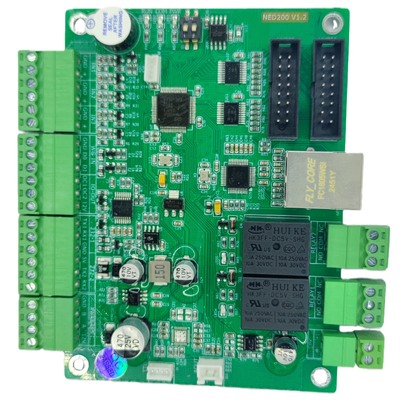

Papan Penggerak LED Kelas Industri NED200, Inti Kontrol Tampilan LED Cerdas dengan RS485/Ethernet/MQTT Multi-Protokol untuk Otomatisasi Tempat Parkir & Pabrik

Nama merek:	JUTAI
Nomor Model:	NED 200
MOQ:	Mendukung 1-10 Pcs untuk Sampel
harga:	Bisa dinegosiasikan
Rincian kemasan:	1 set 1 kartun
Ketentuan Pembayaran:	T/T, Western Union, Paypal, Alipay

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Tempat asal:

SHENZHEN CINA

Sertifikasi:

Antarmuka Komunikasi::

TCP/IP, RS232, RS485, TTL, Wiegand 26/34

Tegangan Operasi::

DC12V

Operasi Saat Ini::

2A MAKS

Suhu pengoperasian::

-40 ℃ ~ 85 ℃

Dimensi Keseluruhan::

115mm (P) * 85mm (L) * 15mm (T)

Jarak lubang pemasangan::

105mm (P) * 75mm (L)

Antarmuka IO::

Masukan 2IO, Keluaran IO 2OC, Keluaran IO 2Relai

Antarmuka Layar Tampilan::

HUB75, HUB08

Keluaran Penguat Daya::

1 Pelabuhan, 4Ω 8W

Protokol yang Didukung::

RS485, TCP, MQTT

Menyediakan kemampuan:

2000 set per bulan

Menyoroti:

Papan penggerak LED industri dengan RS485

Inti kontrol tampilan LED dengan Ethernet

Papan penggerak LED otomatisasi tempat parkir

Deskripsi Produk

NED200 LED Display Driver Board dengan Dual QR Code Display (Long/Short Distance), Voice Broadcast & Remote IAP Upgrade untuk Kompleks Komersial & Area Scenic

NED200 LED Display Driver Board adalah perangkat kontrol cerdas profesional yang disesuaikan untuk kompleks komersial dan daerah indah,menampilkan mode tampilan kode QR ganda (jarak panjang/pendek) untuk memenuhi berbagai kebutuhan interaktifSebagai tautan inti antara sistem tingkat atas dan terminal tampilan LED, ia mengintegrasikan fungsi siaran suara dan peningkatan IAP jarak jauh,menyediakan solusi kontrol yang mulus dan efisien untuk skenario tampilan komersial dan pemandanganDesain kode QR ganda mendukung kode QR layar penuh untuk pemindaian jarak jauh (2-5m) dan kode QR 3 baris untuk pemindaian jarak pendek (0.5-2m), memungkinkan fungsi seperti kupon mall scan-to-get,rute wisata tempat indah, dan peta navigasi, sementara kontrol independen 4 baris mendukung hingga 80 byte per baris dan lebih dari 100 bahasa, menampilkan navigasi lantai, pemberitahuan aktivitas,dan pengenalan tempat indah.

Dilengkapi dengan siaran suara berkinerja tinggi dan kemampuan upgrade IAP jarak jauh,NED200 LED Display Driver Board meningkatkan kenyamanan operasional dan pengalaman pengguna untuk kompleks komersial dan daerah indah. Ini mendukung mode pemutaran suara berurutan dan langsung, dengan penyimpanan 8MB hingga 256 file suara, memungkinkan permintaan suara real-time untuk promosi, pedoman keamanan, dan pengingat pengunjung.Fungsi upgrade IAP jarak jauh memungkinkan pembaruan mulus melalui TCP, browser, atau platform cloud, menambahkan fungsi baru dan mengoptimalkan logika tanpa operasi di tempat.ESD dan perlindungan overcurrent), ia beroperasi stabil dalam skenario indoor dan outdoor, terhubung dengan sistem manajemen mall dan peralatan area indah untuk meningkatkan efisiensi manajemen dan kepuasan pengunjung.

Keuntungan Utama
* Komunikasi Multi-Protocol: Mendukung RS485, Ethernet dan MQTT tiga metode komunikasi utama, mudah untuk terhubung dengan berbagai sistem manajemen
* 4-Line Independent Control: Realize independent display of 4-line LED screen, single line max 80 bytes, support multi-language display (100+ bahasa di seluruh dunia)
* Dual QR Code Display Modes: Full-screen QR code (2-5m scanning jarak jauh) dan 3-line QR code (0.5-2m scanning jarak pendek) untuk kebutuhan skenario yang berbeda
* Fungsi Interaktif Terintegrasi: Mengintegrasikan kontrol siaran suara, tautan relay dan pembacaan status IO, mewujudkan kontrol satu atap layar LED dan perangkat perifer
* Keandalan kelas industri: -40 °C ~ 85 °C suhu operasi luas, dengan koneksi terbalik, ESD / denyut nadi dan perlindungan overcurrent, cocok untuk lingkungan luar ruangan / industri yang keras
* Fleksibel Ekspansi & Upgrade: Mendukung remote IAP upgrade (TCP / browser / cloud), penyimpanan suara 8MB (max 256 file), dan dapat menghubungkan hambatan, sensor, peralatan suara, dll.
* Real-Time Time Display: Dukung tampilan overlay format waktu khusus, pembaruan real-time otomatis tanpa operasi manual

Parameter Teknis Utama
Parameter Listrik & Fisika Dasar
* Tegangan operasi: DC12V (dengan perlindungan koneksi terbalik)
* Arus operasi: 2A MAX
* Suhu operasi: -40°C ~ 85°C (kelembaban relatif < 80%, tidak ada kondensasi)
* Dimensi keseluruhan: 115mm (panjang) * 85mm (lebar) * 15mm (tinggi)
* Jarak lubang pemasangan: 105mm (panjang) * 75mm (lebar)
* Konversi Daya bawaan: 12V ke 5V sirkuit, maksimum 1.2A output arus terus menerus untuk perangkat eksternal

Konfigurasi antarmuka kaya
* Antarmuka Ethernet (TCP/IP): 1 port, 10/100M adaptif, dengan isolasi
* RS232 Antarmuka: 2 port, operasi independen, 4800-115200bps disesuaikan, ESD / perlindungan denyut nadi
* RS485 Antarmuka: 1 port, 4800-115200bps disesuaikan, ESD / perlindungan denyut nadi
* TTL Interface: 1 port, 4800-115200bps, tingkat 3.3V
* Interface Wiegand: 1 port, Wiegand 26/34 adaptif
* Input IO: 2 saluran, tidak terisolasi, rentang sinyal 0-5V
* IO Output: 2OC tidak terisolasi (max 12V/0.2A) + 2relay terisolasi (250VAC 10A / 30VDC 10A)
* Output penguat daya: 1 port, 4Ω 8W
* LED Display Interface: 1HUB75 + 1HUB08 (ekstensi eksternal untuk 4*HUB12)

Parameter fungsional

* Protokol yang didukung: RS485 (9600 baud rate), TCP (port 8008), MQTT
* Kapasitas Tampilan: 4 baris kontrol independen, satu baris max 80 byte
* Tampilan Kode QR: Full-screen (max 52 karakter) / 3-line (max 77 karakter), warna putih
* Voice Broadcast: Max 32 ID suara per perintah, mode pemutaran berurutan/segera, penyimpanan 8MB (250+ file)
* Peningkatan jarak jauh: Dukungan TCP/browser/cloud IAP upgrade
* Identifier unik: ID unik global untuk identifikasi perangkat dan kontrol akses
* Encoding yang didukung: GBK, UTF8, UNICODE (opsional, hanya dukungan tunggal)

Fungsi Inti Utama

1. Multi-Line independen LED display

* 4-line kontrol independen, setiap baris dapat mengatur konten tampilan eksklusif
* Mendukung 100+ bahasa, kompatibel dengan Cina, Inggris, angka dan bahasa nasional lainnya
* Tampilan overlay waktu nyata, format waktu khusus (tahun/bulan/hari/jam/menit/detik), pembaruan otomatis
* Max 80 byte per baris, memenuhi semua kebutuhan tampilan informasi teks dari berbagai skenario

2. Dual QR Code Display Interaktif

* Kode QR layar penuh: Untuk pemindaian jarak jauh 2-5m, maksimal 52 karakter, otomatis memotong kelebihan konten
* Kode QR 3 baris: Untuk pemindaian jarak pendek 0,5-2m, baris ke-4 untuk deskripsi teks, maksimal 77 karakter
* Tanda warna kode QR putih tetap, otomatis menghapus konten asli, mengembalikan melalui perintah setelah keluar dari mode kode QR
* Mencapai pembayaran kode scan, navigasi kode scan, pendaftaran kode scan dan operasi interaktif lainnya

3. Kontrol siaran suara

* Kontrol papan suara untuk memutar file suara preset (8MB penyimpanan, maksimum 256 file)
* Dua mode pemutaran: Sequential Play (menunggu akhir sebelumnya) / Immediate Play (mengganggu suara saat ini)
* Max 32 ID suara per perintah, mendukung update file suara di tempat melalui alat khusus
* Link dengan peristiwa eksternal (IO pemicu, kode scan, dll) untuk mewujudkan siaran suara otomatis

4. Penghubung Periferal & Deteksi IO

* Relay Control: 2-saluran relay output terisolasi, dukungan set waktu penutupan (0,1s unit), penghalang link, lampu, catu daya
* Pembacaan Status IO: Masukan IO 2 saluran, mendeteksi sinyal kontak kering (0=tidak valid/1=valid), status sensor/trigger tombol monitor
* Automatic Linkage: Realize "detection sinyal - siaran suara - relay action" one-stop automation, tidak ada intervensi manual

5. Remote Upgrade & Manajemen

* Mendukung upgrade IAP jarak jauh melalui alat upgrade TCP, browser atau platform cloud
* Real-time menambahkan fungsi baru, mengoptimalkan logika yang ada tanpa operasi di tempat
* ID unik global, menyadari kontrol akses perangkat dan identifikasi sumber, melindungi hak pelanggan

TipikalSkenario Aplikasi

1Skenario tempat parkir

* Tampilan 4 baris: Nomor tempat parkir, biaya parkir, waktu real time, pengingat hangat
* Tampilan kode QR layar penuh untuk pembayaran kode scan, tidak perlu turun atau antrian
* IO mendeteksi kendaraan masuk / keluar, pemicu siaran suara "Selamat datang / Terima kasih telah datang"
* Relay linkage penghalang, merealisasikan "Scan kode pembayaran - penghalang terbuka - panggilan suara" otomatisasi

2Skenario Kompleks Komersial

* Tampilan 4 baris: Navigasi lantai, promosi merek, pemberitahuan kegiatan, waktu nyata
* 3-line QR code untuk kode scan untuk mendapatkan mall map/coupon, baris ke-4 untuk prompt teks
* Tautan dengan sistem pusat perbelanjaan, informasi promosi dan pemberitahuan kegiatan pembaruan waktu nyata

3. Skenario Taman/Daerah Pemandangan

* Tampilan 4 baris: Pedoman keselamatan, aktivitas sementara, pengenalan tempat indah, waktu nyata
* Kode QR 3 baris untuk kode scan untuk mendapatkan rute tur, tanda baris ke-4 "Scan untuk panduan rinci"
* IO mendeteksi aliran personil, pemicu siaran suara tips keselamatan dan pengingat tempat indah

4. Skenario Pabrik/Lokakarya

* Tampilan 4 baris: Jadwal produksi, status peralatan, pemberitahuan keselamatan, waktu nyata
* IO mendeteksi abnormalitas peralatan, pemicu siaran suara "Kesalahan peralatan, tolong tangani tepat waktu"
* Relay linkage memotong pasokan listrik peralatan, menghindari ekspansi kegagalan
* Mencapai manajemen produksi cerdas dan peringatan awal kesalahan peralatan

5Skenario Komunitas/Kontrol Akses

* Tampilan 4 baris: Informasi pengunjung, pemberitahuan akses, waktu nyata, tips keamanan
* Kode QR 3 baris untuk pendaftaran kode pemindaian pengunjung, baris 4 untuk panduan pendaftaran
* Setelah sukses pendaftaran, relay kontrol akses terbuka dan memainkan suara "Selamat datang"
* Mencapai manajemen kontrol akses tanpa awak dan pelacakan informasi pengunjung

Pengemasan & Pengiriman

Kemasan

* Kemasan anti-statis standar untuk papan PCB kontrol industri
* Perlindungan anti benturan busa terintegrasi, menghindari kerusakan selama transportasi
* Kemasan dan pelabelan yang disesuaikan sesuai dengan kebutuhan pelanggan (OEM/ODM)

Pengangkutan

* Dukungan internasional ekspres: DHL, FedEx, UPS, TNT, EMS (3-7 hari kerja)
* Dukungan pengiriman udara/pengiriman laut untuk pesanan massal (15-30 hari kerja, tergantung pada tujuan)
* Kami akan memberikan nomor pelacakan segera setelah pengiriman, real-time trek status logistik
* Kemasan profesional untuk transportasi jarak jauh, memastikan produk utuh

Layanan kustomisasi

Kami menyediakan one-stopOEM/ODMlayanan kustomisasi untuk pelanggan global, termasuk:

* Fungsi firmware kustomisasi dan adaptasi protokol (mengadaptasi sesuai dengan kebutuhan skenario)
* Sesuaikan file suara dan preloading (konten siaran suara khusus)
* Label dan logo kustomisasi (cetak merek pelanggan dan model)
* Penyesuaian antarmuka perangkat keras (sesuai dengan kebutuhan koneksi perangkat yang sebenarnya)
* Cloud platform docking kustomisasi (koneksi mulus dengan sistem manajemen pelanggan yang ada)

Silakan hubungi kami dengan persyaratan kustomisasi rinci Anda, kami akan memberikan solusi profesional dan kutipan.

Pertanyaan yang Sering Diajukan (FAQ)

T1: Metode komunikasi apa yang didukung NED200?

A: Ini mendukung tiga metode komunikasi utama: RS485, Ethernet (TCP) dan MQTT, yang dapat dipilih secara fleksibel sesuai dengan skenario aktual.

T2: Berapa banyak bahasa yang didukung oleh papan drive LED?

A: Ini mendukung lebih dari 100 bahasa di seluruh dunia, perpustakaan font default termasuk Cina Sederhana / Tradisional, Inggris, Thailand, Korea, Arab, dll, dan mendukung GBK / UTF8 / UNICODE pengkodean.

T3: Apakah modus tampilan kode QR dapat diubah secara bebas?

A: Ya, mendukung layar penuh dan kode QR 3 baris dua mode, konten tampilan asli dapat dipulihkan dengan mengirim perintah setelah keluar dari mode kode QR.

T4: Apakah NED200 cocok untuk digunakan di luar ruangan?

A: Ya, ini adalah desain kelas industri, dengan suhu operasi -40 °C ~ 85 °C luas dan beberapa fungsi perlindungan, sepenuhnya cocok untuk lingkungan luar yang keras.

Q5: Apakah mendukung upgrade jarak jauh?

A: Ya, mendukung upgrade IAP jarak jauh melalui alat upgrade TCP, browser atau platform cloud, yang dapat menambahkan fungsi baru dan mengoptimalkan logika secara real time tanpa operasi di lokasi.

P6: Dapatkah terhubung dengan perangkat perifer seperti penghalang dan sensor?

A: Ya, ia memiliki output relay 2 saluran dan input IO 2 saluran, yang dapat menghubungkan hambatan, lampu, sensor, tombol dan lainnya
perangkat perifer untuk mewujudkan kontrol linkage otomatis.
