Sensor Lingkaran Saluran Ganda Gerbang Penghalang | Akurasi Tinggi & Rentang Temp Lebar & Logika Arah

ItuSensor Loop Saluran Ganda Gerbang Penghalang JUTAI(Model LD-200/LD-202) dirancang untuk memberikan presisi dan keandalan yang tak tertandingi untuk sistem penghalang otomatis di lingkungan lalu lintas tinggi. Menampilkankontrol independen saluran ganda, ini memastikan deteksi kendaraan dengan akurasi tinggiPenyesuaian sensitivitas 16 tingkat (0-F)melintasi aKisaran induktansi 20–2000μH, menangkap semuanya mulai dari sepeda motor hingga truk besar. Sensornyalogika arah lanjutanmemanfaatkan analisis urutan waktu untuk menentukan arah masuk/keluar kendaraan dengan latensi <1 detik, memungkinkan kontrol penghalang cerdas di tempat parkir, jalur tol, dan fasilitas aman. Dibangun untuk bertahan dalam kondisi ekstrim, thePerumahan aluminium berperingkat IP67beroperasi dengan sempurna di aKisaran suhu -40°C hingga +70°C, tahan terhadap debu, kelembapan, dan elemen korosif untuk keandalan sepanjang tahun.

Di dalamsistem parkir pintar, logika arah LD-202 mencegah tailgating dengan memicu penutupan penghalang hanya setelah memastikan izin kendaraan, sementara Saluran 1 memastikan pembukaan gerbang cepat (respons ≤10ms). Untukkontrol gerbang industri, toleransi suhu sensor yang luas menjaga kinerja stabil di gudang freezer atau lokasi gurun, dan ituTeknologi anti-crosstalk 40–80KHzmemblokir gangguan dari detektor terdekat atau pengisi daya EV. Penerapan baru-baru ini di pusat logistik Timur Tengah mengurangi akses tidak sah sebesar 40% melalui pemantauan terarah secara real-time. Sensornyamasukan universal 12-24V DC/100-240V ACmendukung tenaga surya dan jaringan, sementaraKeluaran relai SPDTterintegrasi secara mulus dengan pengontrol penghalang, sistem pengenalan pelat nomor, dan platform IoT untuk manajemen terpusat.

JUTAI mengutamakan kemudahan penerapan dan kepatuhan:pemasangan rel DIN plug-and-playmengurangi waktu instalasi menjadi 15 menit, danfungsi reset otomatismemastikan pengoperasian tanpa gangguan selama fluktuasi tegangan. Bersertifikat untukCE, FCC, dan RoHS, ini memenuhi standar keselamatan dan lingkungan global. Didukung oleh aGaransi 5 tahundan dukungan teknis 24/7, JUTAI Dual Channel Sensor adalah pilihan pasti bagi para insinyur yang mencari ketahanan, presisi, dan kontrol penghalang yang cerdas—di mana logika arah mutakhir bertemu dengan ketahanan industri.

Fitur

• 1. Rentang deteksi 15-2000 μh
  • Detektor loop mendukung rentang deteksi yang luas dari 15 µH hingga 2000 µH, mengakomodasi berbagai ukuran dan konfigurasi loop untuk aplikasi serbaguna dalam skenario deteksi lalu lintas yang berbeda.
  • Jangkauan deteksi yang luas memungkinkan detektor loop kami mendeteksi semua jenis kendaraan, sepeda motor, mobil, truk ultra panjang, bus, dan sebagainya.

• 2. Sisi Kompak
  • Perumahan kompak dan dirancang dengan baik menggabungkan semua persyaratan industri untuk fitur dan fungsionalitas, memungkinkan detektor ini untuk dimasukkan ke dalam sistem deteksi lalu lintas yang ada.

• 3. Kemampuan Diagnostik & Indikasi LED
  • Kemampuan diagnostik yang komprehensif memungkinkan diagnosis masalah loop dan instalasi yang akurat dan ditampilkan melalui status LED, memastikan kinerja optimal dan mengurangi waktu henti.

• 4. Waktu Kehadiran yang Dapat Dipilih
  • Output dari relai kehadiran dapat dipilih untuk membatasi output deteksi pada waktu tetap (lebih dari 30 menit) sementara kendaraan tetap berputar, sehingga memberikan fleksibilitas dalam manajemen lalu lintas.

• 5. Peningkatan Sensitivitas Otomatis (ASB)
  • Fitur ini secara andal mendeteksi kombinasi truk-trailer besar dan kendaraan dengan tempat tidur tinggi dengan secara otomatis meningkatkan sensitivitas hingga maksimum saat kendaraan terdeteksi, sehingga memastikan identifikasi yang akurat.

• 6. Kompensasi Drifting Lingkungan Otomatis
  • Detektor loop (atau sensor lainnya) secara otomatis menyesuaikan dan mengkalibrasi dirinya terhadap perubahan kondisi lingkungan, menjaga keakuratan dan stabilitas deteksi meskipun ada berbagai faktor cuaca dan lingkungan.

• 7. 17 Pengaturan Sakelar Celup
  • Desain saklar celup pada cangkang membuat pengaturan detektor loop lebih mudah dan jelas, yang sangat ramah pengguna bagi pengguna. Pengguna dapat mengatur semua fungsi terlebih dahulu dan kemudian menginstal detektor loop.

• 8. Saluran Ganda bekerja secara Kooperatif atau Mandiri
  • Detektor loop saluran ganda dapat digunakan sebagai dua versi saluran tunggal, Mendukung dua saluran deteksi independen.
  • Juga memungkinkan pemantauan beberapa loop secara simultan, detektor loop memiliki kemampuan untuk mengenali arah dalam aplikasi saluran tunggal. meningkatkan fleksibilitas dan akurasi deteksi kendaraan.

• 9. Interferensi anti-crosstalk.
  • Melalui dip Switch, frekuensi detektor loop dapat diatur untuk mencegah interferensi crosstalk yang disebabkan oleh pemasangan dua kumparan loop yang terlalu dekat.





---



Koneksi







Mode Operasi

Detektor seri LD-200 dapat dikonfigurasi untuk salah satu mode berikut:

Modus Kehadiran	Modus Pulsa
Mode Kehadiran Logika AB (Operasi Penghalang)	Mode Pulsa Logika AB (Logika Penghitungan)

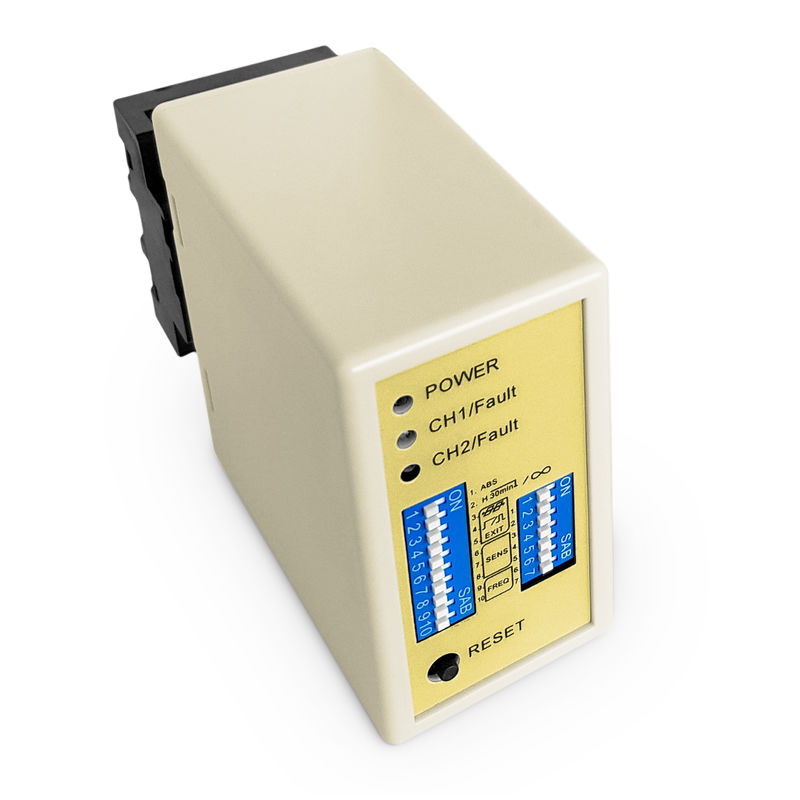

Menunjukkan Dan Beralih

❀LED Daya: LED Daya MERAH Menunjukkan “Daya Hidup”

• CH1 Mendeteksi Led: Terus Menyala: Menunjukkan deteksi kendaraan.

• Berkedip Perlahan: Menunjukkan loop mengalami korsleting atau jumlah lilitan setelah loop tidak cukup.

• Berkedip Cepat: Menunjukkan loop sirkuit terbuka atau terlalu banyak putaran setelah loop.

• CH2 Mendeteksi Led: Terus Menyala: Menunjukkan deteksi kendaraan.

• Berkedip Perlahan: Menunjukkan loop mengalami korsleting atau jumlah lilitan setelah loop tidak cukup.

• Berkedip Cepat: Menunjukkan loop sirkuit terbuka atau terlalu banyak putaran setelah loop.



❀Pemilihan Sensitivitas

• Sensitivitas dan frekuensi putaran dapat disesuaikan dengan pengaturan sakelar celup 7 arah dan sakelar celup 10 arah.

• Pengguna dapat memilih 8 pengaturan berbeda dengan mengubah pengaturan sakelar celup ke mode berbeda seperti padatabel pengaturan saklar celup di bawah ini. Sakelar celup 6, 7 dan 8 untuk pemilihan sensitivitas CH1 dengan 0,8 sebagai yang paling tidak sensitif dan 0,015 sebagai yang paling sensitif.

• Sakelar celup 3, 4 dan 5 untuk pemilihan sensitivitas CH2 dengan 0,8 sebagai yang paling tidak sensitif dan 0,015 sebagai yang paling sensitif.







❀Switch1=S1: Pemilihan Fungsi Loop Saluran 1 (Sakelar Celup 10 Arah)

• (Saklar 1)Peningkatan Sensitivitas Khusus DIP1 & DIP2 Untuk Kedua Trailer (Kedua Saluran)











• (Switch1=S1)D3,D4,D5 dan(Switch2=S2)D1,D2 Mengatur Fungsi Khusus (Mode1,2,3 ArahDeteksi. Mode4,5,6 mode Normal, dua deteksi loop dipisahkan.)







• (Switch1=S1)D6 & D7 & D8 dan (Switch2=S2)D3 & D4 & D5 Mengatur Pemilihan Sensitivitas CH1 dan CH2.(Pilihan Delapan Tingkat)







• (Switch1=S1)D9 & D10 dan (Switch2=S2)D6,D7 Pengaturan Frekuensi (20 K hingga 100 KHz).

Tombol Reset: Harap diperhatikan: LD-200 harus direset setiap kali perubahan pengaturan dilakukan pada sakelar Dip.







Instalasi Lingkaran

Lingkaran tersebut disegel menggunakan senyawa epoksi hitam “pengaturan cepat” atau damar wangi bitumen panas untuk menyatu dengan permukaan jalan.



Saat pemasangan, harap jaga steker dan soket produk pada arah vertikal







Pemecahan masalah







---



Seri Produk

LD-100	LD-102	LD-200	LD-202	JTHT-11
Saluran Tunggal 100-240 V AC	Saluran Tunggal 12-24 V AC/DC	Saluran Ganda 100-240 V AC	Saluran Ganda 12-24V AV/DC	Kabel lingkaran Kumparan Teflon 305 m
