Sistem Loop Saluran Ganda Profesional | Logika Terarah & Sensitivitas Tinggi & Gangguan anti-crosstalk

ItuSistem Loop Saluran Ganda Profesional JUTAI(Model LD-200/LD-202) mengubah presisi dan keandalan dalam manajemen lalu lintas tingkat lanjut, menggabungkanpelacakan kendaraan terarah,sensitivitas ultra-tinggi, Danpengoperasian bebas gangguanuntuk aplikasi yang sangat penting. Direkayasa denganlogika arah saluran ganda, sistem secara akurat menentukan pergerakan kendaraan (masuk/keluar) menggunakan analisis fase waktu, memungkinkan optimalisasi arus lalu lintas secara real-time di persimpangan, alun-alun tol, dan fasilitas aman. DiaPenyesuaian sensitivitas 16 tingkat (0-F)memastikan deteksi yang tepat di seluruh aKisaran induktansi 20–2000μH, menangkap semuanya mulai dari sepeda hingga truk besar, sementarateknologi anti-crosstalk adaptifsecara dinamis mengisolasi frekuensi di antaranya40–80KHzuntuk menghilangkan gangguan dari detektor yang berdekatan, menara 5G, atau mesin industri. Dibangun untuk tahan terhadap lingkungan yang keras, thePerumahan aluminium berperingkat IP67melindungi dari debu, air, dan suhu ekstrem (-40°C hingga +70°C), memastikan keandalan di pelabuhan pesisir, lokasi Arktik, atau pusat perkotaan.

Di dalamjaringan lalu lintas kota pintar, logika arah LD-202 mengurangi kemacetan sebesar 30% melalui pengaturan waktu sinyal adaptif berdasarkan arus kendaraan waktu nyata. Untukzona keamanan tinggi, redundansi saluran ganda memastikan pemantauan berkelanjutan—Saluran 1 memicu gerbang akses, sementara Saluran 2 memverifikasi izin kendaraan untuk mencegah tailgating. Teknologi anti-crosstalk mempertahankan akurasi 99,9% bahkan di lingkungan dengan banyak EMI seperti stasiun pengisian daya EV atau di dekat saluran listrik bertegangan tinggi. Penempatan baru-baru ini di bandara Timur Tengah mengurangi upaya masuk tanpa izin sebesar 45% melalui analisis terarah dan deteksi bebas gangguan. Sistemnyamasukan universal 12-24V DC/100-240V ACmendukung tenaga surya dan jaringan, sementaraKeluaran Modbus RTU/TCPberintegrasi secara mulus dengan platform manajemen lalu lintas untuk kontrol terpusat.

JUTAI menekankan kesederhanaan dan kepatuhan:pemasangan rel DIN plug-and-playmemangkas waktu instalasi menjadi 15 menit, danfungsi reset otomatismemastikan pengoperasian tanpa gangguan selama fluktuasi daya. Bersertifikat untukCE, FCC, dan RoHS, ini memenuhi standar global untuk keselamatan dan keberlanjutan. Didukung oleh aGaransi 5 tahun, sistem ini adalah pilihan utama bagi para insinyur yang menuntut presisi, kemampuan beradaptasi, dan ketahanan tingkat industri—di mana kecerdasan terarah yang mutakhir berpadu dengan keandalan di dunia nyata.

Fitur

• 1. Rentang deteksi 15-2000 μh
  • Detektor loop mendukung rentang deteksi yang luas dari 15 µH hingga 2000 µH, mengakomodasi berbagai ukuran dan konfigurasi loop untuk aplikasi serbaguna dalam skenario deteksi lalu lintas yang berbeda.
  • Jangkauan deteksi yang luas memungkinkan detektor loop kami mendeteksi semua jenis kendaraan, sepeda motor, mobil, truk ultra panjang, bus, dan sebagainya.

• 2. Sisi Kompak
  • Perumahan kompak dan dirancang dengan baik menggabungkan semua persyaratan industri untuk fitur dan fungsionalitas, memungkinkan detektor ini untuk dimasukkan ke dalam sistem deteksi lalu lintas yang ada.

• 3. Kemampuan Diagnostik & Indikasi LED
  • Kemampuan diagnostik yang komprehensif memungkinkan diagnosis masalah loop dan instalasi yang akurat dan ditampilkan melalui status LED, memastikan kinerja optimal dan mengurangi waktu henti.

• 4. Waktu Kehadiran yang Dapat Dipilih
  • Output dari relai kehadiran dapat dipilih untuk membatasi output deteksi pada waktu tetap (lebih dari 30 menit) sementara kendaraan tetap berputar, sehingga memberikan fleksibilitas dalam manajemen lalu lintas.

• 5. Peningkatan Sensitivitas Otomatis (ASB)
  • Fitur ini secara andal mendeteksi kombinasi truk-trailer besar dan kendaraan dengan tempat tidur tinggi dengan secara otomatis meningkatkan sensitivitas hingga maksimum saat kendaraan terdeteksi, sehingga memastikan identifikasi yang akurat.

• 6. Kompensasi Drifting Lingkungan Otomatis
  • Detektor loop (atau sensor lainnya) secara otomatis menyesuaikan dan mengkalibrasi dirinya terhadap perubahan kondisi lingkungan, menjaga keakuratan dan stabilitas deteksi meskipun ada berbagai faktor cuaca dan lingkungan.

• 7. 17 Pengaturan Sakelar Celup
  • Desain saklar celup pada cangkang membuat pengaturan detektor loop lebih mudah dan jelas, yang sangat ramah pengguna bagi pengguna. Pengguna dapat mengatur semua fungsi terlebih dahulu dan kemudian menginstal detektor loop.

• 8. Saluran Ganda bekerja secara Kooperatif atau Mandiri
  • Detektor loop saluran ganda dapat digunakan sebagai dua versi saluran tunggal, Mendukung dua saluran deteksi independen.
  • Juga memungkinkan pemantauan beberapa loop secara simultan, detektor loop memiliki kemampuan untuk mengenali arah dalam aplikasi saluran tunggal. meningkatkan fleksibilitas dan akurasi deteksi kendaraan.

• 9. Interferensi anti-crosstalk.
  • Melalui dip Switch, frekuensi detektor loop dapat diatur untuk mencegah interferensi crosstalk yang disebabkan oleh pemasangan dua kumparan loop yang terlalu dekat.





---



Koneksi







Mode Operasi

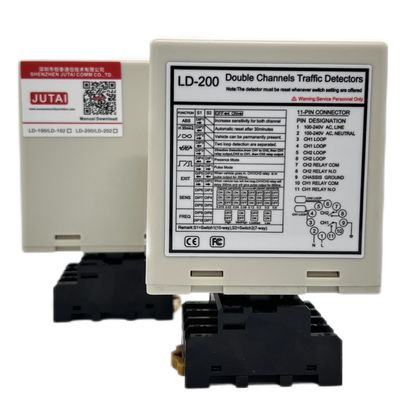

Detektor seri LD-200 dapat dikonfigurasi untuk salah satu mode berikut:

Modus Kehadiran	Modus Pulsa
Mode Kehadiran Logika AB (Operasi Penghalang)	Mode Pulsa Logika AB (Logika Penghitungan)



Menunjukkan Dan Beralih

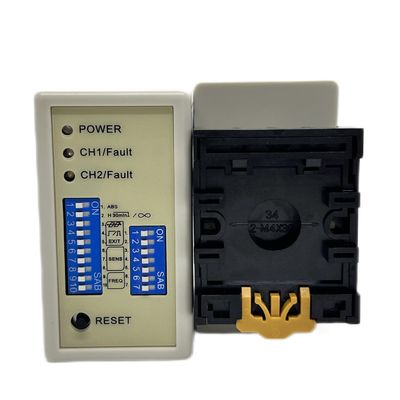

❀LED Daya: LED Daya MERAH Menunjukkan “Daya Hidup”

• CH1 Mendeteksi Led: Terus Menyala: Menunjukkan deteksi kendaraan.

• Berkedip Perlahan: Menunjukkan loop mengalami korsleting atau jumlah lilitan setelah loop tidak cukup.

• Berkedip Cepat: Menunjukkan loop sirkuit terbuka atau terlalu banyak putaran setelah loop.

• CH2 Mendeteksi Led: Terus Menyala: Menunjukkan deteksi kendaraan.

• Berkedip Perlahan: Menunjukkan loop mengalami korsleting atau jumlah lilitan setelah loop tidak cukup.

• Berkedip Cepat: Menunjukkan loop sirkuit terbuka atau terlalu banyak putaran setelah loop.



❀Pemilihan Sensitivitas

• Sensitivitas dan frekuensi putaran dapat disesuaikan dengan pengaturan sakelar celup 7 arah dan sakelar celup 10 arah.

• Pengguna dapat memilih 8 pengaturan berbeda dengan mengubah pengaturan sakelar celup ke mode berbeda seperti padatabel pengaturan saklar celup di bawah ini. Sakelar celup 6, 7 dan 8 untuk pemilihan sensitivitas CH1 dengan 0,8 sebagai yang paling tidak sensitif dan 0,015 sebagai yang paling sensitif.

• Sakelar celup 3, 4 dan 5 untuk pemilihan sensitivitas CH2 dengan 0,8 sebagai yang paling tidak sensitif dan 0,015 sebagai yang paling sensitif.







❀Switch1=S1: Pemilihan Fungsi Loop Saluran 1 (Sakelar Celup 10 Arah)

• (Saklar 1)Peningkatan Sensitivitas Khusus DIP1 & DIP2 Untuk Kedua Trailer (Kedua Saluran)











• (Switch1=S1)D3,D4,D5 dan(Switch2=S2)D1,D2 Mengatur Fungsi Khusus (Mode1,2,3 ArahDeteksi. Mode4,5,6 mode Normal, dua deteksi loop dipisahkan.)







• (Switch1=S1)D6 & D7 & D8 dan (Switch2=S2)D3 & D4 & D5 Mengatur Pemilihan Sensitivitas CH1 dan CH2.(Pilihan Delapan Tingkat)







• (Switch1=S1)D9 & D10 dan (Switch2=S2)D6,D7 Pengaturan Frekuensi (20 K hingga 100 KHz).

Tombol Reset: Harap diperhatikan: LD-200 harus direset setiap kali perubahan pengaturan dilakukan pada sakelar Dip.







Instalasi Lingkaran

Lingkaran tersebut disegel menggunakan senyawa epoksi hitam “pengaturan cepat” atau damar wangi bitumen panas untuk menyatu dengan permukaan jalan.



Saat pemasangan, harap jaga steker dan soket produk pada arah vertikal







Pemecahan masalah







---



Seri Produk

LD-100	LD-102	LD-200	LD-202	JTHT-11
Saluran Tunggal 100-240 V AC	Saluran Tunggal 12-24 V AC/DC	Saluran Ganda 100-240 V AC	Saluran Ganda 12-24V AV/DC	Kabel lingkaran Kumparan Teflon 305 m
