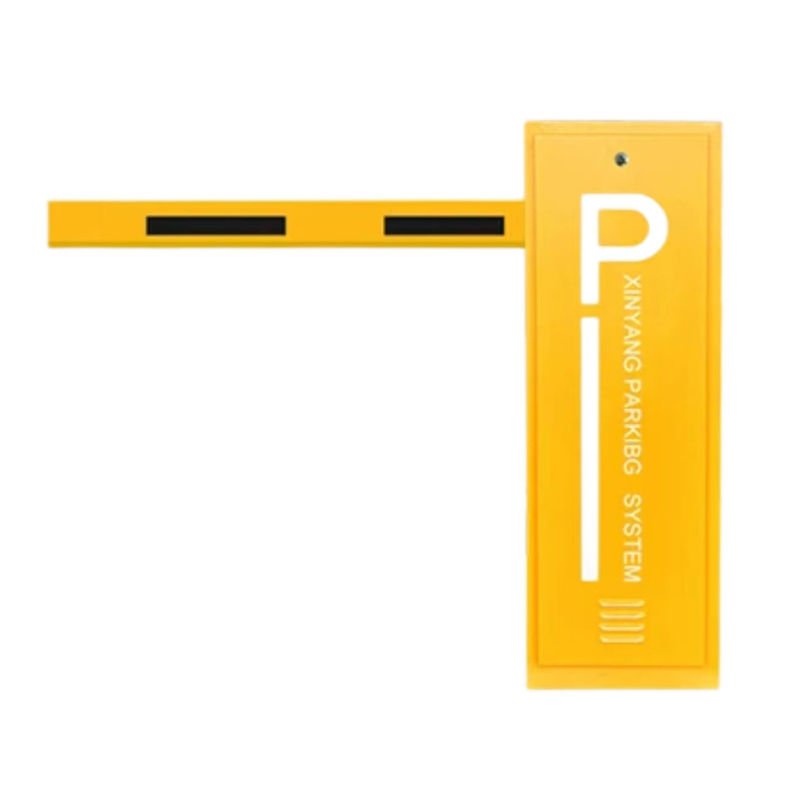

1500r/min Gerbang Boom Barrier Tegangan Rendah Otomatis Sensing Akses Control Gerbang Boom

Semua Kategori

Detektor loop kendaraan

Sensor pintu industri

Tirai cahaya inframerah

Sensor Fotosel Inframerah

Sensor gerak gelombang mikro

Detektor Barrier Radar

Penghalang gerbang boom

Sinyal Lalu Lintas Lampu Lalu Lintas

Tekan tombol

Motor gerbang geser

Kendali Jarak Jauh Gerbang Otomatis

Pembaca jarak jauh UHF

Pembaca Frekuensi Rendah 125K

Mifare RFID Reader 13,56 MHZ

Pengontrol Sistem Kontrol Akses

Hubungi Kami

Mr. David

jutaigateaccess2@gmail.com

+86 13143400257

Wechat wechat

13143400257

Hubungi Sekarang

Nama

1500r/min Gerbang Boom Barrier Tegangan Rendah Otomatis Sensing Akses Control Gerbang Boom

Nama merek:	JUTAI
Model Number:	BRDC-110
MOQ:	Mendukung 1-10 Pcs untuk Sampel
harga:	Bisa dinegosiasikan
Rincian kemasan:	1 set 1 kartun
Ketentuan Pembayaran:	L/C, T/T, Western Union

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Tempat asal:

Shenzhen Cina

Sertifikasi:

CE, FCC

Dokumen:

Nama:

Penghalang gerbang boom

Sumber Daya listrik:

Tegangan 24V / 10A

Motor:

Motor tanpa sikat 24 V DC

Kekuatan output:

100W - 120W

Tegangan Masukan:

DC 24 V

Nilai Saat Ini:

5 A

Kecepatan nominal:

1500r / mnt

Torsi terukur:

0,64NM

Polaritas Magnetik:

tiang 5 pasang

Kenaikan suhu:

≤45K

Resistansi Isolasi Listrik:

≥100 megaohm

Kelas Isolasi:

F

Kelas perlindungan:

buku 44

Efisiensi transmisi:

0,9

Kecepatan Poros Keluaran:

10 putaran/menit

Getaran:

≤58dB

Torsi keluaran spindel:

120 N.m

Waktu Angkat dan Turunkan:

3.5 S - 6.0 S

Menyediakan kemampuan:

1000 ditetapkan per bulan

Menyoroti:

1500r/min Penghalang gerbang

,

Otomatis Sensing Akses Control Boom Gerbang

,

Gerbang Boom Penghalang Sensor Otomatis

Deskripsi Produk

Gerbang Penghalang DC Tegangan Rendah Hemat Biaya: Kontrol Akses Efisien, Pemasangan & Perawatan Mudah

Sebagai solusi pengelolaan akses kendaraan, road gate BRDC-110 DC banyak digunakan di tempat parkir, lingkungan sekitar, kawasan industri dan tempat lainnya. Fitur stabilitas, keandalan, dan otomatisasinya menjadikannya bagian penting dari sistem manajemen lalu lintas modern.

Gerbang jalan BRDC-110 DC dapat mewujudkan manajemen otomatis melalui berbagai metode pengendalian:

Remote control: beralih kontrol melalui remote control, nyaman untuk pengoperasian jarak jauh.
Penginderaan otomatis: Membuka gerbang secara otomatis setelah mendeteksi kendaraan melalui sensor (seperti inframerah, sensor tanah, dll.).
Pengenalan pelat nomor: Membuka gerbang secara otomatis dengan mengenali informasi pelat nomor kendaraan.

barrier gate

Ukuran Produk

boom barrier

Diagram Pengkabelan Papan Kontrol

Catatan: yang terbaik adalah menggunakan kabel BVR, jangan gunakan kabel jaringan

Diagram Pengkabelan Terbelah Kiri Dan Kanan Dari Penghalang

Diagram pengkabelan penghalang kiri dan kanan

Metode Koneksi Common Cathode Dan Common Anode Lalu LintasLampu

Gambar 2 Diagram pengkabelan katoda umum dananoda umum lampu lalu lintas

Spesifikasi Gerakan

Karakteristik Kinerja Produk

Mesin jam ini mengadopsi tipe pemasangan samping, pemasangan mudah, dan struktur kompak.
Bagian utama mesin jam ini terbuat dari paduan aluminium, diproduksi melalui proses die-casting, dengan keandalan yang tinggikekuatan mekanik, penampilan cantik, ukuran presisi dan pembuangan panas yang baik.
Mesin jam ini mengadopsi transmisi reduksi gigi, efisiensi transmisi tinggi, kehilangan keluaran daya yang kecil; gigibahan SCM421, proses perlakuan panas karburasi, pemrosesan penggilingan presisi, anti aus, tahan benturan, masa pakai jauh melebihi struktur transmisi roda gigi cacing.
Gerakan ini mengadopsi motor DC brushless, dengan torsi keluaran besar dan ukuran kecil, dan kecepatan dapat disesuaikanSecara sewenang-wenang melalui pengontrol, dan penyangga perlambatan dapat diwujudkan ketika tiang diturunkan dan diangkat ke tempatnya, sehingga tiang gerbang dapat dipasang pada tempatnya dengan lancar.
Motor mengadopsi tegangan pengaman DC24V, yang menghindari kecelakaan sengatan listrik yang disebabkan oleh kebocoran, dan menyediakanperlindungan lebih untuk keselamatan pribadi.

Dimensi Dalam

boom gate

Gambar Garis Besar Gerakan

gate boom motor

Definisi Kawat Timah Motor

Motor wire

Lingkungan Kerja

Kisaran suhu: -30°C ~ +60°C
Kelembapan: 90% atau kurang (Tanpa kondensasi)
Ketinggian: Di bawah 1000M

Lingkungan Penyimpanan

Pergerakan harus disimpan di gudang yang kering dan berventilasi, dan suhu yang sesuai di gudangharus dijaga dalam kisaran 5℃~35℃. Suhu yang sesuai di gudang harus dijaga dalam kisaran 5℃~35℃, kelembaban relatif tidak boleh lebih tinggi dari 65, dan gas, uap, dan debu berbahaya harus dicegah agar tidak masuk.

Kehidupan Operasional

Mesin jam ini memiliki masa kerja ≥5 juta siklus dalam kisaran panjang dan kecepatan gerbang normal.

Pelat Pemasangan Tiang Gerbang-Tiang Segi Delapan

gate boom barrier

boom barrier

Langkah-langkah Komisioning Penghalang

Langkah 1: Cocokkan Batang dan Pegas

Hentikan tuas gerbang sekitar 45 derajat dan periksa apakah tuas akan turun perlahan atau membuka gerbang (jikagerbang terbuka, jelaskan tegangan pegas terlalu besar (batang dibiarkan membuka rem secara perlahan jika tegangan pegas sedikit lebih besar). Jika batang jatuh menunjukkan tegangan pegas tidak mencukupi).

Langkah 2: Batas Pembelajaran Inspeksi Diri Saklar Jalur Gerbang

Startup normal pengontrol adalah "00:00" dan "e-00" ditampilkan secara bergantian. Tekan dan tahan pengontrol"tutup / naikkan" selama 2 detik, dan gerbang lintasan beroperasi ke arah penutupan. Pengontrol bergulir dari kiri ke kanan untuk menampilkan "0 0 0 0", dan bel berbunyi berirama. Ketika motor berjalan hingga batas penutupan, pengontrol menampilkan statis "0 0 0 0" dan bel berhenti berdering. Pada saat ini, self-test penutup telah selesai.
Setelah self-test penutupan selesai, tekan dan tahan pengontrol "buka / bawah" selama 2 detik, dangerbang lintasan beroperasi pada arah pembukaan. Pengontrol bergulir dari kiri ke kanan untuk menampilkan "0 0 0 0", dan bel berbunyi berirama. Ketika motor berjalan hingga batas pembukaan, bel pengontrol berbunyi lama. Pada saat ini, uji mandiri pembukaan telah selesai, dan gerbang dapat beroperasi secara normal.

Langkah 3: Sesuaikan Posisi Tuas Gerbang Horizontal dan Vertikal

Tiang melebihi 90 derajat setelah digerakkan ke posisinya (sesuaikan parameter P-9 ke skala besar); Itutiang kurang dari 90 derajat (kurangi parameter P-9).
Dekat dengan posisi tiang lebih tinggi dari posisi horizontal (kurangi parameter P-6); Itutiang berada di bawah posisi level (naikkan P-6).

Catatan: 1. Nilai apakah posisi horizontal tiang pagar dan gerbang iklan sudah pada tempatnya (tiang bersentuhan maka motor ground akan langsung berhenti (jika motor masih berputar setelah dipasang, naikkan parameter P-6 hingga motor tidak berputar setelah tiang mencapai tanah.

Setelah men-debug parameter, sakelar perlu dioperasikan untuk melihat perubahan posisi.

Operasi Kunci

Kontroler ini mempunyai empat tombol yaitu “on/down”, “return/stop”, “set/save” dan “off/up”. Anda dapat mengatur berbagaiParameter papan utama melalui empat tombol ini.

Pengoperasian Tombol Pintas

Tekan tombol "on/down" sekali dalam mode tanpa memasukkan kabel motor untuk menampilkan perangkat lunaknomor versi; Tekan tombol "mati / atas" sekali untuk menampilkan tanggal perangkat lunak.
Dalam mode kerja normal, di bawah halaman waktu tampilan tabung digital, tekan sebentar "set / save" sekali untuk menampilkannilai saat ini, tekan sebentar "set / save" untuk kedua kalinya untuk menampilkan tingkat perubahan aula, dan tekan singkat "set / save" untuk ketiga kalinya untuk menampilkan nilai tegangan internal pengontrol; Tekan sebentar "atur/simpan" untuk keempat kalinya untuk menampilkan nilai tegangan catu daya;

Deskripsi Fungsi Utama

Setel/simpan kunci: masukkan status pengaturan dan simpan nilai pengaturan.
Tombol On/down: Tekan tombol ini untuk membuka gerbang dalam kondisi kerja normal. Setelah memasuki keadaan pengaturan, Andadapat menggunakan tombol ini untuk menambahkan item menu atau menyesuaikan nilai pengaturan ke atas. Dalam keadaan pengaturan parameter, tekan sebentar untuk menambahkan satu setiap kali. Tekan dan tahan terus menerus hingga nilai maksimum tercapai, lalu tambahkan dari nilai minimum.
Tombol Mati/atas: tekan tombol ini untuk menutup gerbang dalam kondisi kerja normal. Setelah memasuki keadaan pengaturan, Andadapat menggunakan tombol ini untuk memperkecil item menu atau menyesuaikan nilai pengaturan ke bawah. Dalam keadaan pengaturan parameter, tekan sebentar untuk mengurangi satu per satu. Tekan lama untuk terus menurunkan ke nilai minimum dan kemudian menurunkan dari nilai maksimum.
Tombol kembali/berhenti: dalam kondisi kerja normal, tekan tombol ini untuk menghentikan rem. Dalam keadaan pengaturan, Anda dapat keluarkeadaan pengaturan atau kembali ke menu sebelumnya.

Menu Parameter

Petunjuk Pengoperasian

Anda dapat memasukkan status pengaturan parameter dengan menekan lama tombol "set / simpan" selama 3 detik, dan LEDakan menampilkan "PX". Pilih item menu dengan menekan dua tombol "on / down" dan "off / up" untuk waktu yang singkat atau lama. Tekan sebentar untuk menambah atau mengurangi item satu per satu, dan tekan lama untuk menambah atau mengurangi secara terus menerus. Tekan tombol "set / save" lagi untuk masuk ke pengaturan item yang ditentukan, dan tombol "return / stop" untuk keluar dari pengaturan. Setelah mengatur parameter yang ditentukan, Anda harus menekan tombol "set / simpan" untuk mengonfirmasinya. Parameter yang diatur dengan menekan tombol "return/stop" tidak akan berpengaruh. Jika tidak ada kunci dalam waktu 45 detik, bel pada panel kontrol akan berbunyi lama, keluar dari status pengaturan dan kembali ke kondisi kerja normal.

Tabel Nilai Perintah Parameter

barrier

Untuk semua tempat yang melibatkan sudut, posisi penutupannya adalah 0 derajat.
Ketika tegangan catu daya terlalu besar (> 27V) atau terlalu kecil (< 18V), pengontrol akan secara otomatismelindungi dan memberi alarm. Ketika pengontrol dilindungi, motor, kotak lampu, sensor tanah, dan peralatan lainnya tidak akan berfungsi.

Fungsi Kendali Jarak Jauh

Pemasangan kendali jarak jauh: tekan lama pengontrol "atur / simpan" selama tiga detik, temukan item PF, dan tekantombol "set/save" lagi untuk menampilkan "000". Pada saat ini, tekan tombol apa saja pada remote control. Pada saat ini, setelah pengontrol mengeluarkan suara yang panjang, tampilan berubah menjadi PF, menunjukkan bahwa remote control berhasil dicocokkan.
Hapus pengendali jarak jauh: tekan lama "atur / simpan" di papan utama selama tiga detik, temukan item PF,tekan "set / simpan" lagi untuk menampilkan "000", sesuaikan nilainya menjadi 253, dan tekan "set / simpan" lagi. Pada saat ini, setelah papan utama mengeluarkan suara yang panjang, tampilan berubah menjadi PF, dan semua pengendali jarak jauh akan dihapus.
Mode armada: tekan lama "set / simpan" pada pengontrol selama tiga detik, temukan item p-8, lalu tekan "set / simpan"untuk menampilkan "0", sesuaikan nilainya menjadi 4, lalu tekan "set / simpan" untuk keluar dari menu; Setelah gerbang jalan dibuka pada tempatnya, tekan tombol stop pada remote kontrol selama lebih dari 2 detik, dan mode armada akan dimulai; Untuk mematikan mode armada, cukup tekan tombol off pada remote kontrol.

Langkah-langkah Transfer Parameter

Langkah 1: men-debug templat
Langkah 2: sambungkan templat dengan pengontrol baru
Langkah 3: nyalakan pengontrol baru
Langkah 4: tekan lama tombol "bawah" pada templat, dan periksa "s -- s" yang ditampilkan pada pengontrol baru,maka transfer parameter berhasil

Masalah Umum Dan Solusinya

Inspeksi mandiri tidak berhasil, dan gerbang tidak berjalan normal

Solusi : periksa apakah mode putaran kiri-kanan motor PD sesuai dengan motor saat ini atau tidak (Andadapat menghidupkan kembali pengontrol setelah mengubah parameter dan melakukan uji mandiri lagi. Silakan merujuk ke "Bab 1, ayat 6, langkah 2" untuk mengetahui apakah self-test gerbang lintasan normal)

Posisi batang gerbang vertikal atau horizontal tidak pada tempatnya

Solusi: sesuaikan parameter menu pengontrol P-9 atau P-6 (lihat tabel parameter untuk fungsi menu)

Bagaimana menilai dengan benar apakah gerbangnya benar-benar terpasang

Atur parameter P-18 pengontrol ke 1. Jika relai dibuka atau ditutup satu kali, ini menunjukkan bahwa relai telahtelah dibuka/ditutup pada tempatnya

Perhatikan apakah motor berhenti pada saat tuas gerbang terpasang, artinya sudah terpasang.Jika tuas gerbang sudah terpasang dan motor masih hidup, parameter P-6 atau P-9 perlu diubah.

Dalam proses menghidupkan dan mematikan, tabung nixie akan memiliki tampilan "1" yang dinamis. Jika tampilan tabung nixiekembali ke antarmuka waktu, ini menunjukkan bahwa itu telah ada.

Kegagalan fungsi rebound jika terjadi resistensi

Solusi: A. periksa apakah parameter PC mengaktifkan rebound resistansi (jika parameter pengontrol aktiflebih besar dari 100, fungsi rebound resistensi gagal)

Gerbang tiba-tiba berjalan ke arah berlawanan selama pengoperasian normal

Solusi: tingkatkan nilai parameter fungsi rebound PC

Gerbang itu dibuka kembali ketika gerbangnya hampir berada di tempatnya

Solusi : meningkatkan nilai kestabilan P-3 pada tempatnya

Kode kesalahan dan Solusi

boom gate

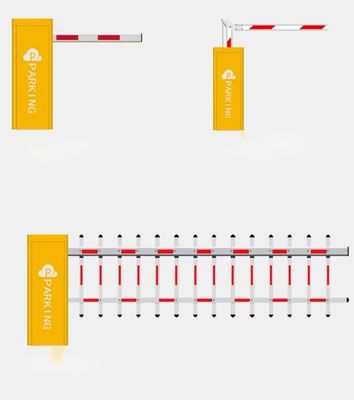

BR-110	BR-110F	BR-110BY	BR-110L	BR-110H
Versi lengan lurus Waktu pengangkatan: 3s 6s	Versi kecepatan tinggi Waktu pengangkatan 1,5 detik	Versi lampu LED Waktu pengangkatan: 3s 6s	Versi lengan lipat 90° Waktu pengangkatan: 3s 6s	Versi lengan lipat 180° Waktu pengangkatan: 3s 6s
BR-121	BRDC-110	BDC-1	BRC-433R	BRC-443T
Versi lengan pagar Waktu pengangkatan: 6 detik	Versi ekonomi daya DC Waktu pengangkatan: 1,2-5 detik

Tag:

Gerbang Penghalang Keamanan

Gerbang penghalang parkir otomatis

Gerbang penghalang tugas berat
