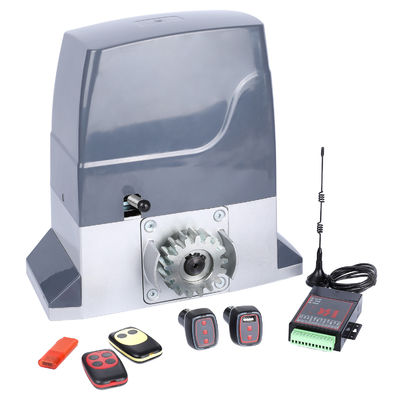

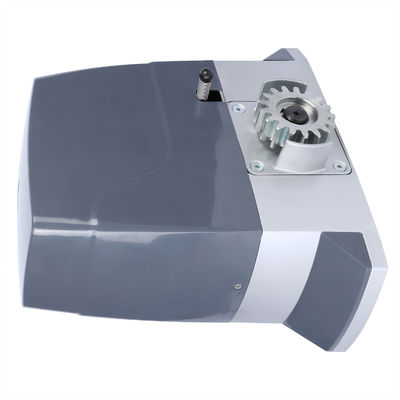

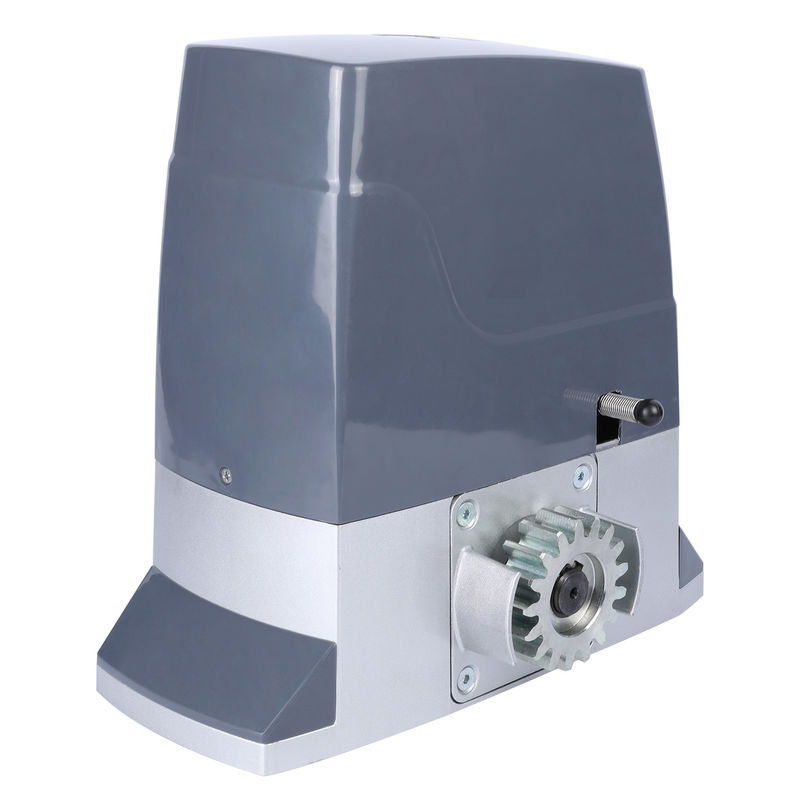

Motor Geser Otomatis SDM-10R dengan Remote Control Tugas Berat dan Tahan Cuaca

    Motor Geser Otomatis SDM-10R dirancang untuk daya tahan dan efisiensi, menjadikannya solusi sempurna untuk properti residensial dan komersial. Dengan konstruksi tugas beratnya, motor ini dirancang untuk tahan terhadap kondisi cuaca buruk, memastikan operasi yang andal sepanjang tahun. Desainnya yang kokoh menjamin masa pakai yang lama, memberikan ketenangan pikiran untuk kebutuhan otomatisasi gerbang Anda.

    Dilengkapi dengan remote control yang mudah digunakan, SDM-10R memungkinkan akses yang nyaman di ujung jari Anda. Baik Anda tiba di rumah dengan tangan penuh atau hanya ingin meningkatkan keamanan properti Anda, motor ini memastikan operasi yang mudah. Kinerjanya yang mulus dan senyap menjadikannya pilihan ideal untuk lingkungan apa pun, sementara fitur pelepas darurat menawarkan keamanan dan aksesibilitas tambahan selama pemadaman listrik.

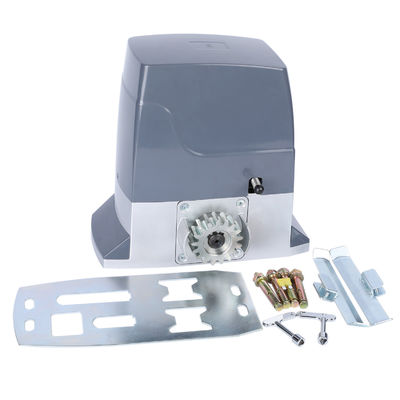

    Pemasangan mudah, dan SDM-10R kompatibel dengan berbagai ukuran dan berat gerbang, menjadikannya pilihan serbaguna untuk pengaturan apa pun. Tingkatkan properti Anda dengan motor geser otomatis canggih ini dan nikmati perpaduan sempurna antara kenyamanan, keamanan, dan daya tahan.

Fitur

1. Desain anti-rush.

Pada operasi pertama setelah setiap penyalaan, motor berjalan dalam gerakan lambat ke titik batas di seluruh proses untuk menghindari keluar dari batas. Ketika pintu mencapai titik batas, motor hanya dapat dioperasikan dengan menekan tombol arah yang berlawanan untuk mencegah batas terlampaui. (Perhatian: Memiliki fungsi perlindungan mati daya saat di tempat, dan motor hanya bergerak ke arah yang berlawanan saat dinyalakan kembali).

2. Mode Master-slave tersedia.

Dua motor dengan papan kontrol yang sama pada masing-masing dapat bekerja secara sinkron. Dalam mode ini, inframerah, sensor tanah, penutupan pintu otomatis, dan fungsi lainnya disinkronkan. Perhatian: Inframerah, sensor tanah harus terhubung ke motor master.

3. Perlindungan waktu kerja motor.

Untuk mencegah motor berjalan selama kegagalan perjalanan, papan kontrol akan secara otomatis mempelajari waktu kerja motor tanpa pengaturan manual, dan 10 detik akan ditambahkan secara otomatis sebagai margin waktu.

4. Fungsi auto-close.

5. Start lembut dan berhenti lambat.

Tersedia fitur start lembut dan berhenti lambat. Jarak dan kecepatan fitur berhenti lambat dapat disesuaikan.

6. Berhenti & memantul terhadap hambatan.

Dapat dialihkan antara berhenti terhadap hambatan dan memantul terhadap hambatan untuk perjalanan penutupan. Berhenti terhadap hambatan untuk perjalanan pembukaan.

7. Soket onboard untuk modul bluetooth.

Soket terintegrasi di papan untuk penyisipan modul bluetooth mandiri (modul tidak termasuk secara default).

8. Konfigurasi satu tombol untuk kontrol internet.

Dapat langsung dipasangkan dengan pengontrol internet dengan menekan satu tombol di papan, tidak diperlukan prosedur penyalinan.

Posisi ONPosisi OFF

Remote control dengan empat tombol independen berfungsi sebagai Buka, Tutup, Berhenti, Kunci. Saat dalam mode non-jalur, setelah menekan tombol Kunci, tombol Berhenti perlu ditekan terlebih dahulu agar dapat beroperasi.

Posisi ONPosisi ON

(1) Satu tombol pada remote adalah tombol kontrol satu tombol (Tombol spesifik yang ditekan saat memasangkan).

(2) Setiap tombol pada remote adalah tombol kontrol satu tombol.

Posisi ONPengaturan fungsi

Putar dan hanya putar ① dan ⑥ ke ON, tekan SET sekali dengan bunyi bip adalah mode satu tombol, tekan lagi dengan 4 bunyi bip adalah mode 4 tombol. Putar ⑥ ke OFF setelah pengaturan.

❀ Saat gerbang tertutup pada posisi batas, menekan tombol Kunci akan membuat motor bergerak membuka selama 6 detik.

Posisi ONAtur motor saat ini sebagai motor slave.

Aktifkan fungsi auto-close. Hanya ketika gerbang terbuka pada posisi batas hitungan mundur akan dimulai, kemudian gerbang akan otomatis menutup ke posisi batas.

Posisi ONPengaturan timer auto-close

Putar dan hanya putar ③ dan ⑥ ke ON, setiap tekanan pada tombol SET adalah 1 detik, atur selama yang Anda inginkan hingga 250 detik. Setelah pengaturan, putar ⑥ ke OFF.

Sakelar DIP ④: Berhenti Lambat

❀ Jarak Berhenti Lambat dapat disesuaikan dengan pengatur TIME, putar searah jarum jam untuk menambah jarak, putar berlawanan arah jarum jam untuk mengurangi jarak.

❀

Posisi ONPutar dan hanya putar ④ dan ⑥ ke ON, lalu tahan tombol SATU hingga gerbang mulai berjalan secara otomatis dan lepaskan. Gerbang akan menutup ke batas dan membuka ke batas, dan menutup ke batas lagi dengan efek berhenti lambat. Setelah 2 bunyi bip, prosedur pembelajaran jarak tempuh selesai.

Sakelar DIP ⑤: Kekuatan Startup

Posisi ONAtur status motor menjadi normal terbuka.

❀

Posisi ONAtur motor saat ini sebagai motor slave.

Sakelar DIP ⑦: Berhenti & Memantul Hambatan

Posisi ONAtur motor saat ini sebagai motor slave.

❀

Posisi ONPastikan motor berfungsi dengan baik. Nyalakan sakelar DIP ⑦, lalu saat motor bergerak menutup, putar pengatur FORCE berlawanan arah jarum jam untuk membuat pintu berhenti dan kembali secara otomatis, ini adalah ambang batas gaya hambatan, disarankan untuk memutar pengatur searah jarum jam sedikit untuk mengaturnya sebagai gaya hambatan akhir.

Sakelar DIP ⑧: Tukar Arah Rotasi Motor

Pengantar Indikator LED

Ketika mode M-S berhasil diatur, remote yang dipasangkan dengan motor slave dan tombol Manual, tombol Belajar/Hapus pada motor slave semuanya tidak berfungsi serta fungsi Buka, Berhenti, Tutup dari perangkat kontrol eksternal apa pun yang terhubung dengan motor slave.2.

Saat mengoperasikan remote yang dipasangkan dengan motor master, dan tombol Manual, tombol Belajar/Hapus pada motor master serta fungsi Buka, Berhenti, Tutup dari perangkat kontrol eksternal apa pun yang terhubung dengan motor master, motor slave akan melakukan operasi yang sama.3.

Fungsi berhenti/memantul hambatan, fungsi fotokopel, fungsi loop pada kedua motor dapat dipicu dari salah satu motor dan melakukan fungsi yang sesuai pada motor lainnya secara bersamaan.4.

Fungsi auto-close motor slave ditimpa oleh motor master, jika fungsi ini seharusnya digunakan, putar sakelar DIP AUTO CLOSE ke ON pada motor master.5.

Tingkat kecepatan rendah dan gaya hambatan dapat diatur pada setiap motor secara terpisah.6.

Fungsi batas pada setiap motor bekerja secara terpisah, itu harus diatur pada salah satu motor sebelum menghubungkan.7.

Saat bergerak menutup, indikator RUN berkedip 5 kali per detik.Indikator UNDER-V

1.

Ketika mode M-S berhasil diatur, remote yang dipasangkan dengan motor slave dan tombol Manual, tombol Belajar/Hapus pada motor slave semuanya tidak berfungsi serta fungsi Buka, Berhenti, Tutup dari perangkat kontrol eksternal apa pun yang terhubung dengan motor slave.2.

Ketika mode M-S berhasil diatur, remote yang dipasangkan dengan motor slave dan tombol Manual, tombol Belajar/Hapus pada motor slave semuanya tidak berfungsi serta fungsi Buka, Berhenti, Tutup dari perangkat kontrol eksternal apa pun yang terhubung dengan motor slave.2.

Saat mengoperasikan remote yang dipasangkan dengan motor master, dan tombol Manual, tombol Belajar/Hapus pada motor master serta fungsi Buka, Berhenti, Tutup dari perangkat kontrol eksternal apa pun yang terhubung dengan motor master, motor slave akan melakukan operasi yang sama.Indikator Fotokopel

Indikator Batas Tertutup

Indikator Batas Tertutup

Indikator Batas Tertutup

Indikator Pembukaan

Indikator Loop

Indikator Batas Tertutup

Indikator Batas Terbuka

Pengantar Buzzer

Saat mengoperasikan remote yang dipasangkan dengan motor master, dan tombol Manual, tombol Belajar/Hapus pada motor master serta fungsi Buka, Berhenti, Tutup dari perangkat kontrol eksternal apa pun yang terhubung dengan motor master, motor slave akan melakukan operasi yang sama.3.

Fungsi berhenti/memantul hambatan, fungsi fotokopel, fungsi loop pada kedua motor dapat dipicu dari salah satu motor dan melakukan fungsi yang sesuai pada motor lainnya secara bersamaan.4.

Fungsi auto-close motor slave ditimpa oleh motor master, jika fungsi ini seharusnya digunakan, putar sakelar DIP AUTO CLOSE ke ON pada motor master.5.

Tingkat kecepatan rendah dan gaya hambatan dapat diatur pada setiap motor secara terpisah.Panduan Pemasangan Sakelar Batas Magnetik

Panduan Pengaturan Mode M-S (Sinkronisasi Ganda Mesin)

Ketika mode M-S berhasil diatur, remote yang dipasangkan dengan motor slave dan tombol Manual, tombol Belajar/Hapus pada motor slave semuanya tidak berfungsi serta fungsi Buka, Berhenti, Tutup dari perangkat kontrol eksternal apa pun yang terhubung dengan motor slave.2.

Saat mengoperasikan remote yang dipasangkan dengan motor master, dan tombol Manual, tombol Belajar/Hapus pada motor master serta fungsi Buka, Berhenti, Tutup dari perangkat kontrol eksternal apa pun yang terhubung dengan motor master, motor slave akan melakukan operasi yang sama.❀ Setelah terhubung, jika indikator RUN pada motor master dan slave berkedip secara sinkron sekali per detik, itu berarti pengaturan sudah benar. Jika tidak, periksa koneksi kabel atau status sakelar DIP.
