Dual Channel Loop Detector - Kontrol Independen & Teknologi Anti-Crosstalk untuk Sistem Lalu Lintas Cerdas & Keandalan

PeraturanJUTAI Dual Channel Loop Detector(Model LD-200/LD-202) dirancang untuk merevolusi manajemen lalu lintas dengankontrol dua saluran independendanteknologi anti-crosstalk canggih, memberikan keandalan yang tak tertandingi untuk infrastruktur kota pintar.Penghitungan kendaraan (Saluran 1)danPrioritas jalur darurat (Saluran 2), semua dengan menjaga koordinasi yang mulus.Pengaturan frekuensi 40~80KHzsecara dinamis mengisolasi sinyal untuk menghilangkan cross-talk dari detektor berdekatan, jalur listrik, atau jaringan 5G, memastikanKeakuratan > 99,9%di instalasi dengan kepadatan tinggi seperti jalan raya multi-lane atau persimpangan kota.Rumah aluminium IP67melindungi dari debu, masuknya air, dan suhu ekstrem (-40°C sampai +70°C), membuatnya ideal untuk operasi sepanjang waktu di lingkungan yang keras.

Di dalamsistem lalu lintas cerdas, saluran independen detektor memungkinkan kontrol sinyal adaptif. Misalnya, saluran 1 dapat mengoptimalkan durasi lampu hijau berdasarkan antrian kendaraan secara real time,Sementara Channel 2 memantau persimpangan pejalan kaki untuk mencegah konflik, mengurangi kemacetan hingga 25% dalam proyek percontohan.teknologi anti-crosstalkmemastikan kinerja bebas gangguan bahkan di zona bising listrik seperti koridor pengisian EV atau taman industri.Pengaturan sensitivitas 16 tingkat (0-F)melintasiRentang induktansi 20 ‰ 2000 μH, dengan tepat mendeteksi kendaraan dari sepeda motor untuk truk barang, meminimalkan pemicu palsu dari puing-puing atau hewan kecil.Penyebaran baru-baru ini di kota pintar Eropa mengurangi pelanggaran lalu lintas sebesar 30% melalui manajemen jalur sinkron.

JUTAI mengutamakan keandalan dan kemudahan integrasi.input AC 12-24V DC/100-240V universalmendukung tenaga surya dan jaringan, sementaraOutput relay SPDTInterface dengan mudah dengan pengontrol lalu lintas dan platform IoT.CE, FCC, dan RoHS, memenuhi standar global untuk keselamatan dan keberlanjutan.Jaminan 5 tahundan instalasi DIN-rail plug-and-play, JUTAI Dual Channel Detector adalah landasan jaringan lalu lintas cerdas yang siap untuk masa depandan inovasi mendorong mobilitas yang mulus.

Fitur

• 1. 15-2000 μh Jangkauan deteksi
  • Detektor loop mendukung rentang deteksi yang luas dari 15 μH hingga 2000 μH, mengakomodasi berbagai ukuran loop dan konfigurasi untuk aplikasi serbaguna dalam skenario deteksi lalu lintas yang berbeda.
  • Jangkauan deteksi yang luas memungkinkan detektor loop kami untuk mendeteksi semua jenis kendaraan, sepeda motor, mobil, truk ultra panjang, bus dan sebagainya

• 2Sisi kompak.
  • Rumah yang kompak dan dirancang dengan baik menggabungkan semua persyaratan industri untuk fitur dan fungsionalitas, memungkinkan detektor ini untuk dimasukkan ke dalam setiap sistem deteksi lalu lintas yang ada.

• 3. Kemampuan Diagnostik & LED Indikasi
  • Kemampuan diagnostik yang komprehensif memungkinkan diagnosis yang akurat dari masalah loop dan instalasi dan menunjukkan melalui keadaan LED, memastikan kinerja optimal dan mengurangi waktu henti.

• 4. Waktu Kehadiran yang dapat dipilih
  • Output relay kehadiran dapat dipilih untuk membatasi output deteksi ke waktu yang ditetapkan (lebih dari 30 menit) sementara kendaraan tetap berada di loop, memberikan fleksibilitas dalam manajemen lalu lintas.

• 5. Sensitivitas Otomatis Boost (ASB)
  • Fitur ini dapat mendeteksi kombinasi truk-trel yang besar dan kendaraan dengan tempat tidur tinggi dengan otomatis meningkatkan sensitivitas ke maksimum pada deteksi kendaraan, memastikan identifikasi yang akurat.

• 6Kompensasi Drifting Lingkungan Otomatis
  • Detektor loop (atau sensor lainnya) secara otomatis menyesuaikan dan mengkalibrasi diri mereka sendiri terhadap perubahan kondisi lingkungan,mempertahankan akurasi dan stabilitas deteksi meskipun cuaca dan faktor lingkungan yang bervariasi.

• 7. 17 Pengaturan Dip Switch
  • Desain dip swich pada cangkang membuat pengaturan detektor loop lebih mudah dan jelas, yang sangat user-friendly bagi pengguna.Pengguna dapat mengatur semua fungsi pertama dan kemudian menginstal detektor loop.

• 8Saluran ganda bekerja secara kooperatif atau independen.
  • Detektor loop saluran ganda dapat digunakan sebagai dua versi saluran tunggal, Mendukung dua saluran deteksi independen.
  • Juga memungkinkan untuk pemantauan simultan dari beberapa loop, detektor loop memiliki kemampuan untuk mengenali arah dalam aplikasi saluran tunggal.meningkatkan fleksibilitas dan akurasi deteksi kendaraan.

• 9- Interferensi anti-crosstalk.
  • Melalui dip Switch, frekuensi detektor loop dapat disesuaikan untuk mencegah gangguan crosstalk yang disebabkan oleh pemasangan dua kumparan loop yang terlalu dekat.





---



Hubungan







Modus Operasi

Detektor seri LD-200 dapat dikonfigurasi untuk salah satu mode berikut:

Mode Kehadiran	Mode Pulsa
Mode Kehadiran Logis AB (Operasi Penghalang)	AB Logic Pulse Mode ((Menghitung Logic)

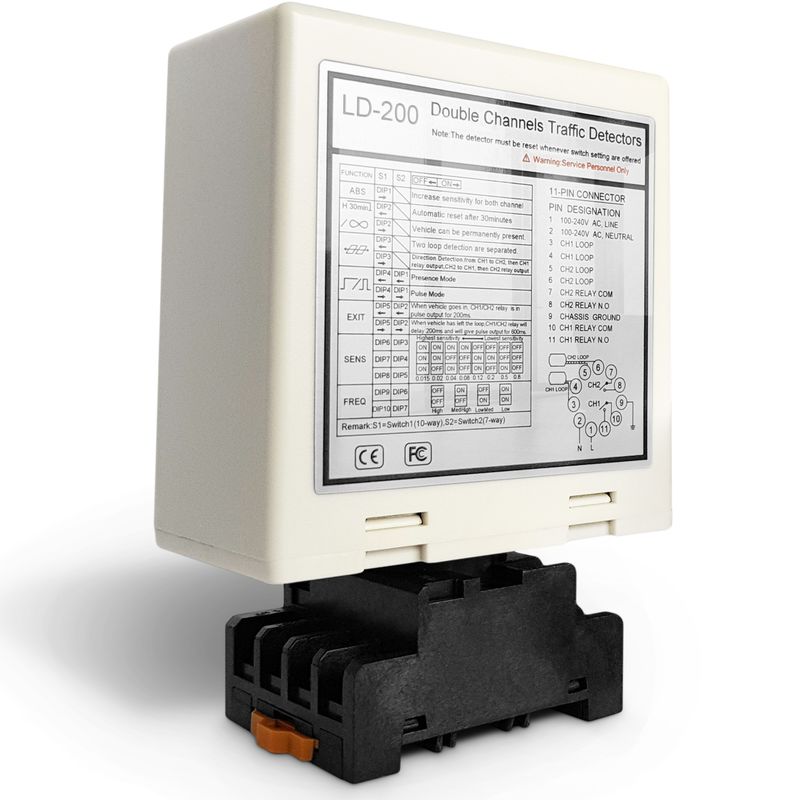

Indikator dan Switch

LED Listrik: LED Listrik MERAU menunjukkan Listrik ON

• CH1 Detecting Led:Continuously On: Menunjukkan deteksi kendaraan.

• Berkedip perlahan: Menunjukkan loop adalah sirkuit pendek atau jumlah tikungan setelah loop tidak cukup.

• Berkedip cepat: Menunjukkan loop adalah sirkuit terbuka atau terlalu banyak tikungan setelah loop.

• CH2 Detecting Led:Continuously On: Menunjukkan deteksi kendaraan.

• Berkedip perlahan: Menunjukkan loop adalah sirkuit pendek atau jumlah tikungan setelah loop tidak cukup.

• Berkedip cepat: Menunjukkan loop adalah sirkuit terbuka atau terlalu banyak tikungan setelah loop.



¢Seleksi Sensitivitas

• Sensitivitas dan frekuensi loop dapat disesuaikan dengan pengaturan switch dip 7 arah dan switch dip 10 arah.

• Pengguna dapat memilih 8 pengaturan yang berbeda dengan mengubah pengaturan dip-switch ke mode yang berbeda seperti dalamDip switch 6, 7 dan 8 untuk pemilihan sensitivitas CH1 dengan 0,8 yang paling sensitif dan 0,015 yang paling sensitif.

• Dip switch 3, 4 dan 5 untuk pemilihan sensitivitas CH2 dengan 0,8 yang paling sensitif dan 0,015 yang paling sensitif.







¢Switch1=S1:Seleksi Fungsi Loop Saluran 1 (Switch Dip 10 Way)

• (Switch 1) DIP1 & DIP2 Sensitivitas Khusus Peningkatan Untuk Kedua Trailer (Kedua Saluran)











• (Switch1=S1) D3,D4,D5 dan(Switch2=S2) D1,D2 Mengatur Fungsi Khusus(Mode1,2,3 ArahDeteksi, modus 4,5,6 Mode normal, dua deteksi loop dipisahkan.)







• (Switch1=S1) D6 & D7 & D8 dan (Switch2=S2) D3 & D4 & D5 Pengaturan Sensitivitas CH1 dan CH2(Delapan Tingkat Pilihan)







• (Switch1=S1) D9 & D10 dan (Switch2=S2) D6,D7 Frekuensi pengaturan (20 K sampai 100 KHz).

Tombol Reset: Harap dicatat: LD-200 harus diatur ulang setiap kali perubahan pengaturan dilakukan pada saklar dip.







Pemasangan loop

Lompatan disegel menggunakan senyawa epoksi hitam atau mastik bitumen panas untuk berbaur dengan permukaan jalan.



Saat pemasangan, silakan menjaga produk colokan dan soket di arah vertikal







Masalah Menembak







---



Seri produk

LD-100	LD-102	LD-200	LD-202	JTHT-11
Saluran tunggal 100-240 V AC	Saluran tunggal 12-24 V AC/DC	Saluran ganda 100-240 V AC	Saluran ganda 12-24 V AV/DC	Kabel loop 305 m Teflon coil
